Ob ein Port Eingang oder Ausgang ist, hängt von der Schalterstellung ab :
Stellung 'ON' => Port ist Ausgang
Stellung 'OFF'=> Port ist Eingang
ACHTUNG:
Für alle Ports gilt, daß bei Konfiguration des Ports als Eingang
(Schalterstellung 'OFF') alle acht Ausgangstreiber ICs des jeweiligen
Ports entfernt werden müssen.
Werden die Treiber ICs nicht entfernt ist der Port nicht als Eingang
funktionsfähig; eine Beschädigung des Moduls tritt allerdings nicht auf.

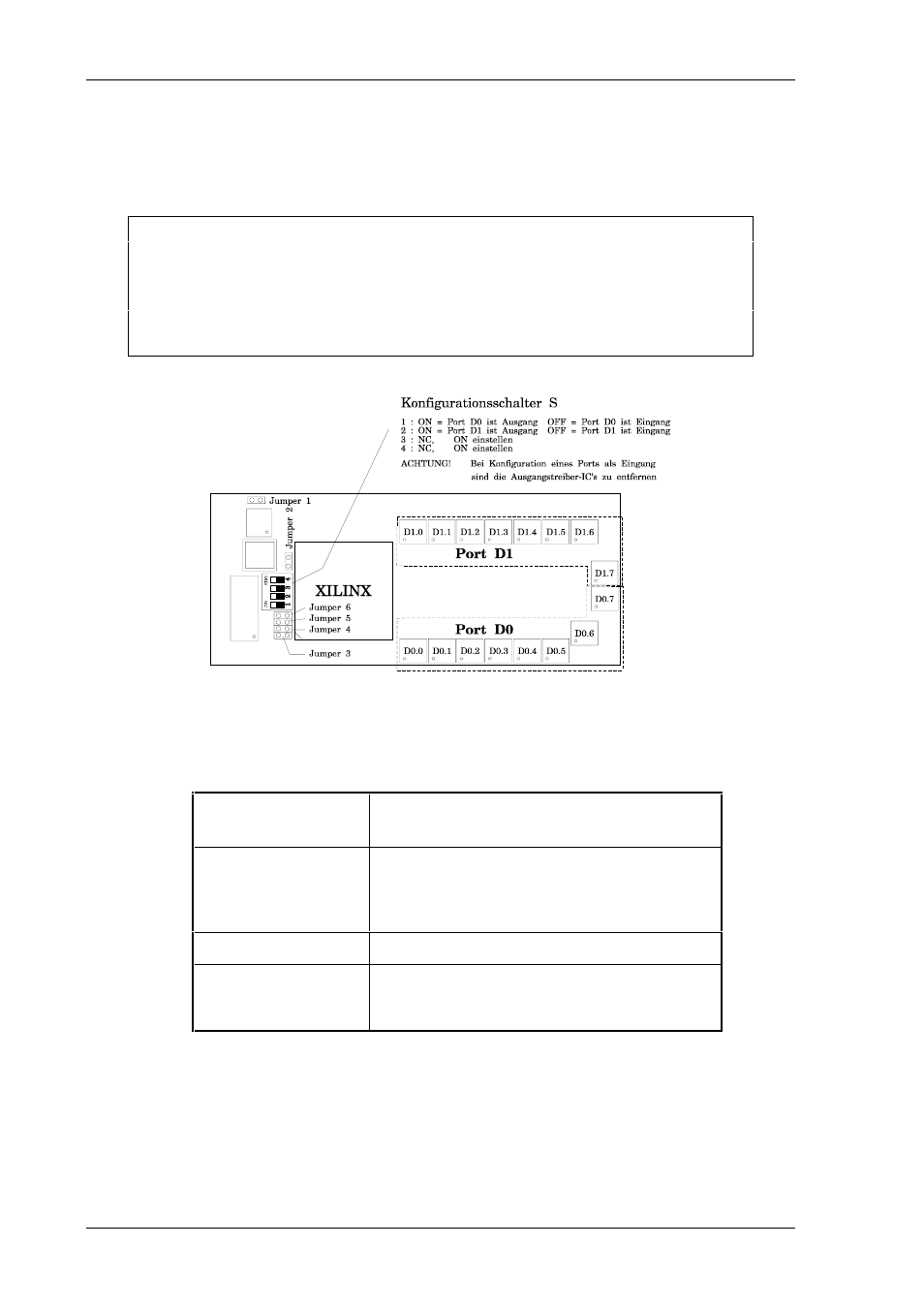

Ansicht der M1410-XILINX-Platine
Mit den Jumpern 1 und 2 sind folgende Modulkonfigurationen möglich :
Jumper 1
Watchdog Ein / Aus
für Port D0 und D1
Ist der Jumper gesteckt, ist die Sicherheitsfunktion
’Watchdog’ ausgeschaltet. Das bedeutet, im Fehlerfall
werden gesetzte Ausgänge von Port D0 und D1 nicht
ausgeschaltet.
Jumper 2
Latch Ein / Aus
In der Standardeinstellung ist der Jumper gesteckt. Das
bedeutet,die Eingangssignale werden nur alle
6,8 msec eingelesen, sonst permanent.
