ACHTUNG:
Für die Ports D2 und D3 gilt, daß bei Konfigurierung des Ports als
Eingang (Schalterstellung 'OFF') alle acht Ausgangstreiber ICs des
jeweiligen Ports entfernt werden müssen.Werden die Treiber ICs nicht
entfernt, ist der Port nicht als Eingang funktionsfähig; eine Beschädigung
des Moduls tritt allerdings nicht auf.

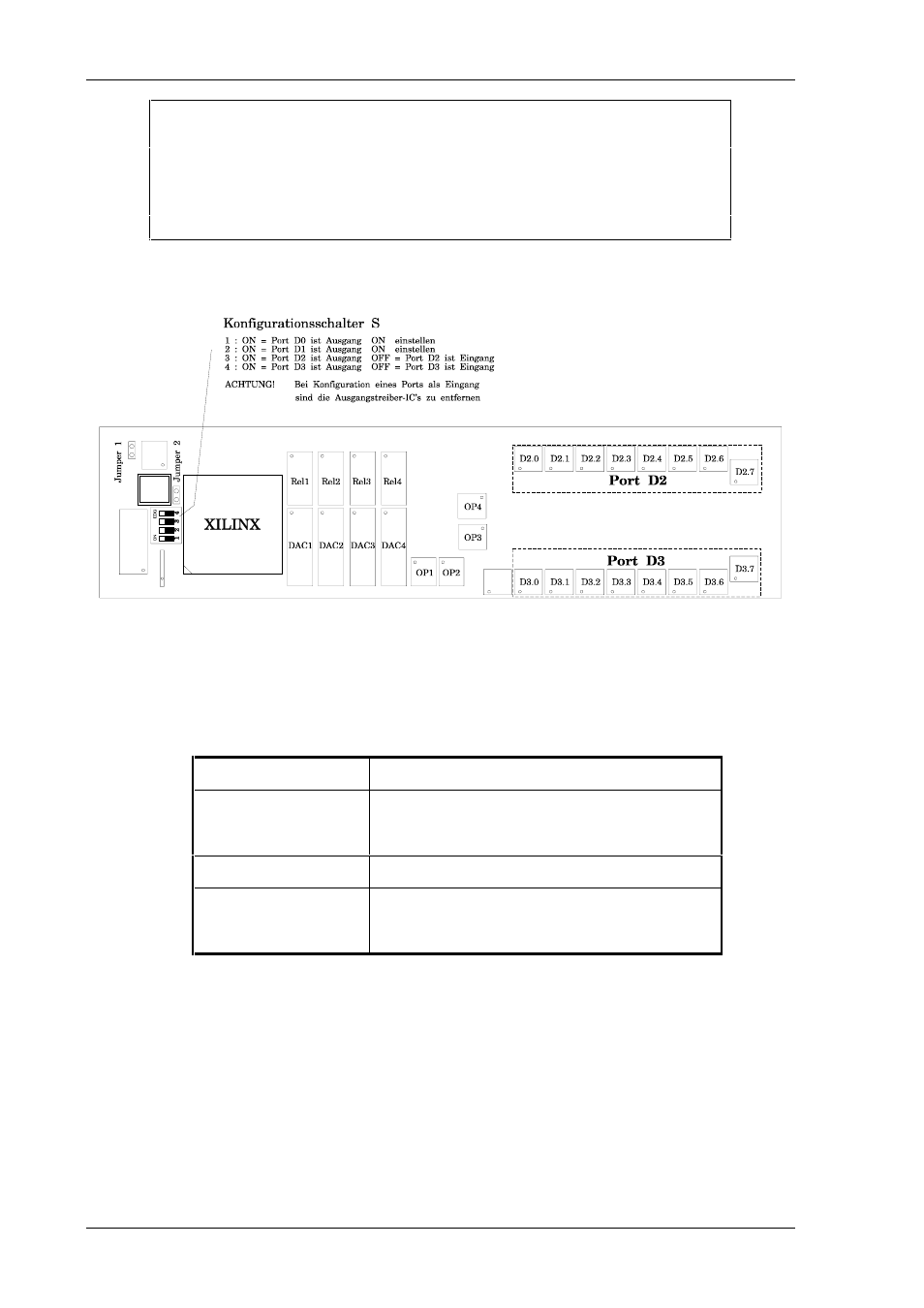

Ansicht M2400-XILINX-Platine
Mit den Jumper 1 und 2 sind folgende Modulkonfigurationen möglich :
Jumper 1
Watchdog Ein / Aus
Ist der Jumper gesteckt, ist die Sicherheitsfunktion
’Watchdog’ ausgeschaltet. Das bedeutet, im Fehlerfall
werden gesetzte Ausgänge nicht ausgeschaltet.
Jumper 2
Latch Ein / Aus
In der Standardeinstellung ist der Jumper gesteckt. Das
bedeutet,die Eingangssignale werden nur alle
6,8 msec eingelesen, sonst permanent.
