BECKHOFF M2400 Benutzerhandbuch
Seite 9
M2400 Analog-Ausgabe
Beckhoff II/O-Lightbus System
Datum : 18.1.94
Version : 2.0
Seite 9 von 15
Freigabe der Analog-Ausgänge

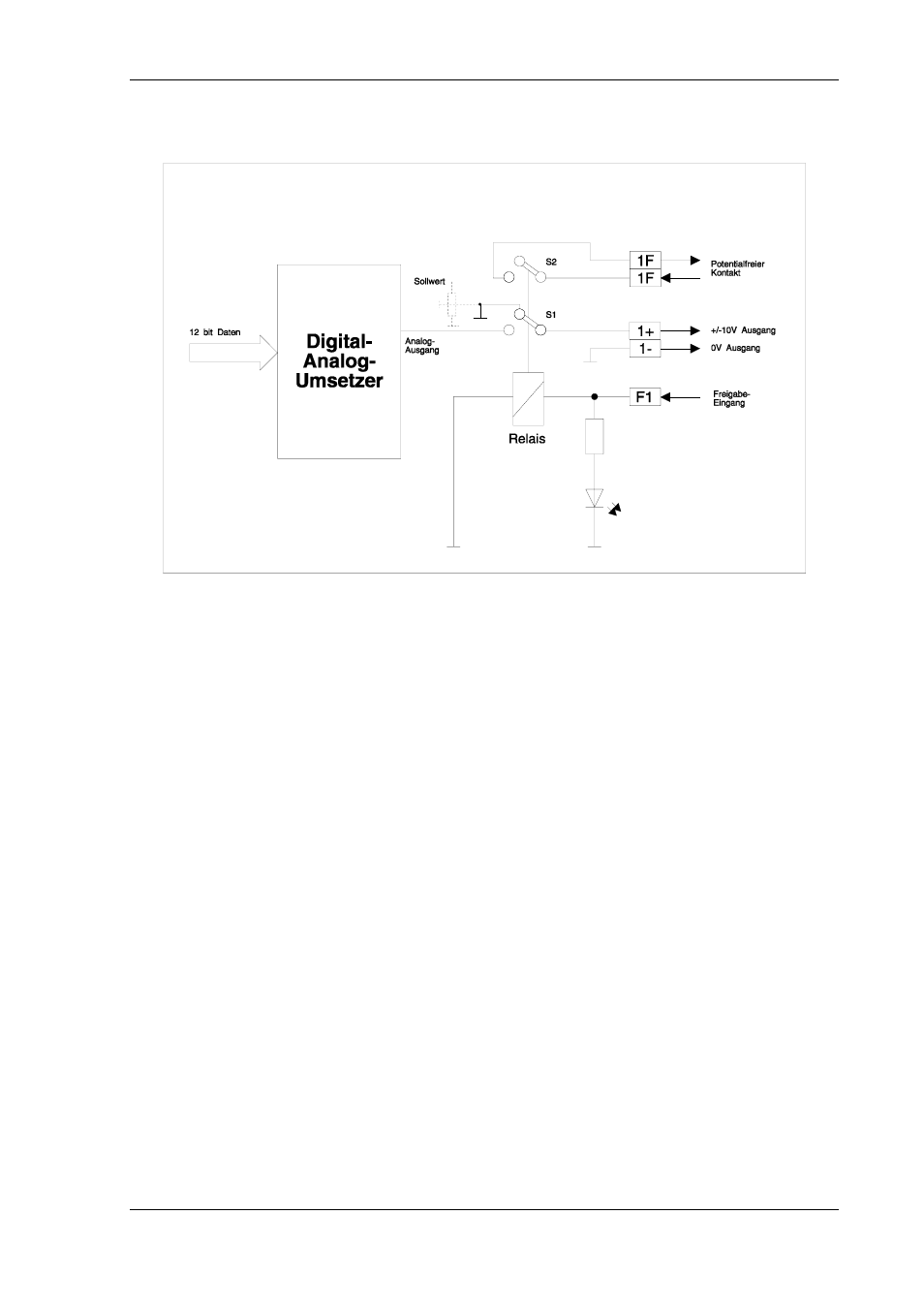

Prinzipschaltung : Freigabe der Analogausgänge
Um die Ausgangsspannung des DACs an den Klemmen abgreifen zu können (Stecker X20),
muß das zum jeweiligen Analogkanal gehörige Relais durch Anlegen von 24 V DC am
Relais-Eingang F1 .. F4 angesteuert werden (Freigabe, Stecker X22).
Solange der "Freigabe-Eingang" nicht aktiviert ist, liegt am Ausgang wahlweise 0V oder ein
per Trimmpotentiometer einstellbarer Sollwert im Bereich -1V bis +1V an.
Die Ansteuerung kann auch über einen der Digitalausgänge erfolgen, wenn dieser mit dem
Relaiseingang verbunden wird.
An den Klemmen 1F, 2F, 3F und 4F (Stecker X20) ist je Ausgang ein potentialfreier Kontakt
zum Anschluß von Sense-Leitungen verfügbar (I
max
=100 mA U
max
=24V).
