Funktionsbeschreibung hardware – BECKHOFF M3100 Benutzerhandbuch
Seite 3
M3100 Incremental-Encoder Anschluß Box
Beckhoff II/O-System
Datum 15.07.93
Version 3.0
Seite 3 von 13
1. Funktionsbeschreibung Hardware
M3100

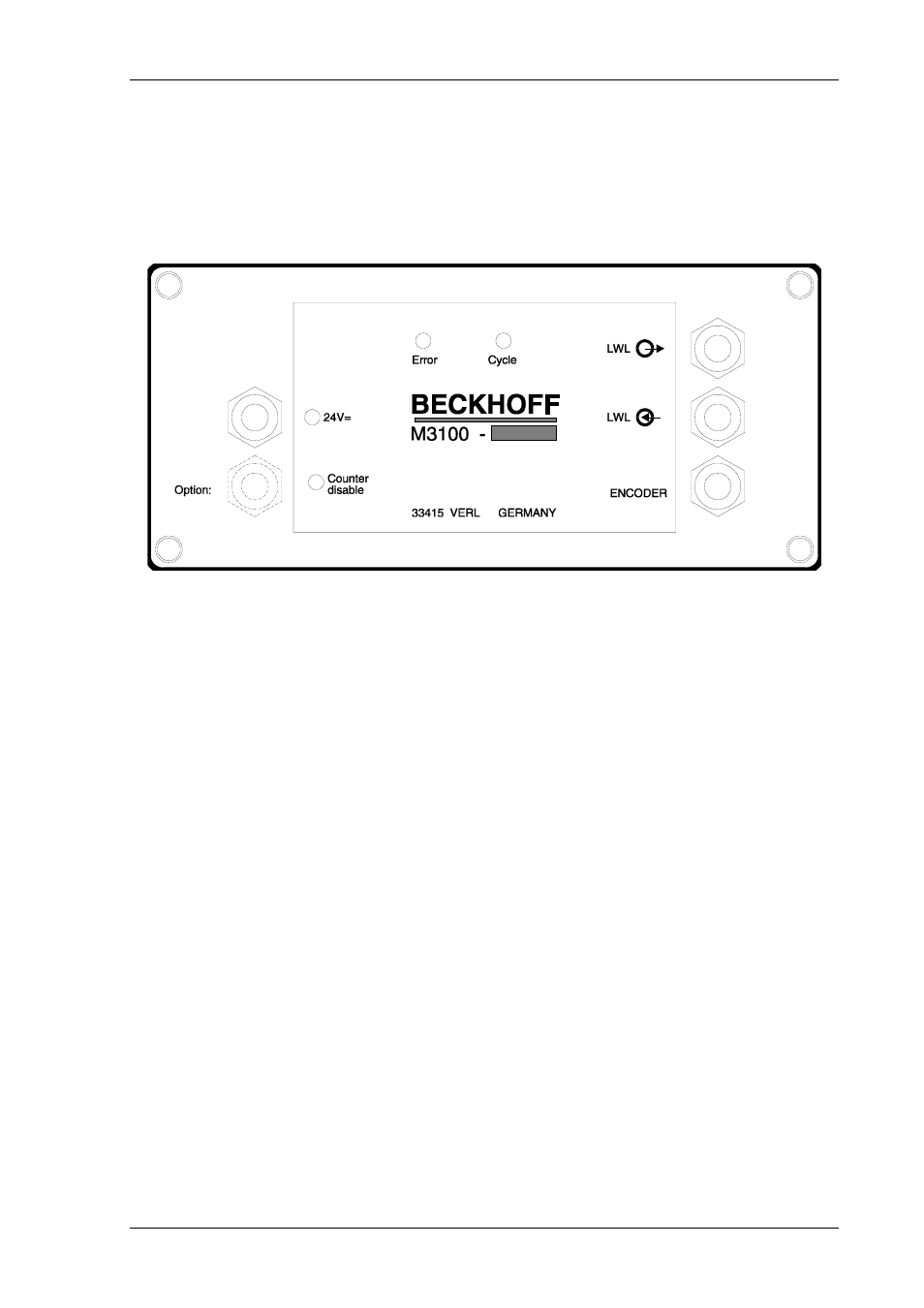

Das Peripheriemodul M3100 ermöglicht den Anschluß beliebiger Incremental-Encoder an das
II/O-System. Es beinhaltet zwei getrennte Netzteile für Logik (5V) und Geberversorgung
(5/15V) und die Pegelanpassung von 15V auf 5V. An eine Incremental-Box kann ein 5- oder
15-Volt-Geber angeschlossen werden, sowohl mit als auch ohne komplementäre Kanäle.
Alle Digitalfunktionen sind in einem einzigen Peripherie-Controller (LCA-Schaltkreis)
integriert :
-
24-Bit-UP/DOWN-Counter mit 1,25MHz Grenzfrequenz
-
Eingang "Counter disable"
-
24-Bit-Latch für den Zählerstand beim Nullimpuls
-
Quadraturdecoder mit einstellbarer 1, 2 oder 4-fach Auswertung
-
Komplementärsignale werden wahlweise beachtet (störsicherer)
-
Anschluß an das II/O-System mit allen Funktionen:
.
adressieren, Interrupt, Adr. zählen, Sendeintensität verringern,
.
Cycle- und Error-LED
-
Lese- , Setz- und Aktivierbefehle für Zähler- und Nullimpuls-Register über
Lichtleiter II/O-Bus
Option:
