M3100 Incremental-Encoder Anschluß Box
Beckhoff II/O-System
Seite 4 von 13
Version 3.0
Datum 15.07.93
-
Für den Eingang "Counter disable" ist eine Pg7-Verschraubung im Gehäusedeckel
vorgesehen. Zum Anschluß des Kabels steht eine dreipolige steckbare
Anschlußklemme (X20) zur Verfügung. Ist der Eingang mit +24V beschaltet
(LED-Anzeige), werden die Eingangsimpulse des Gebers nicht gezählt.

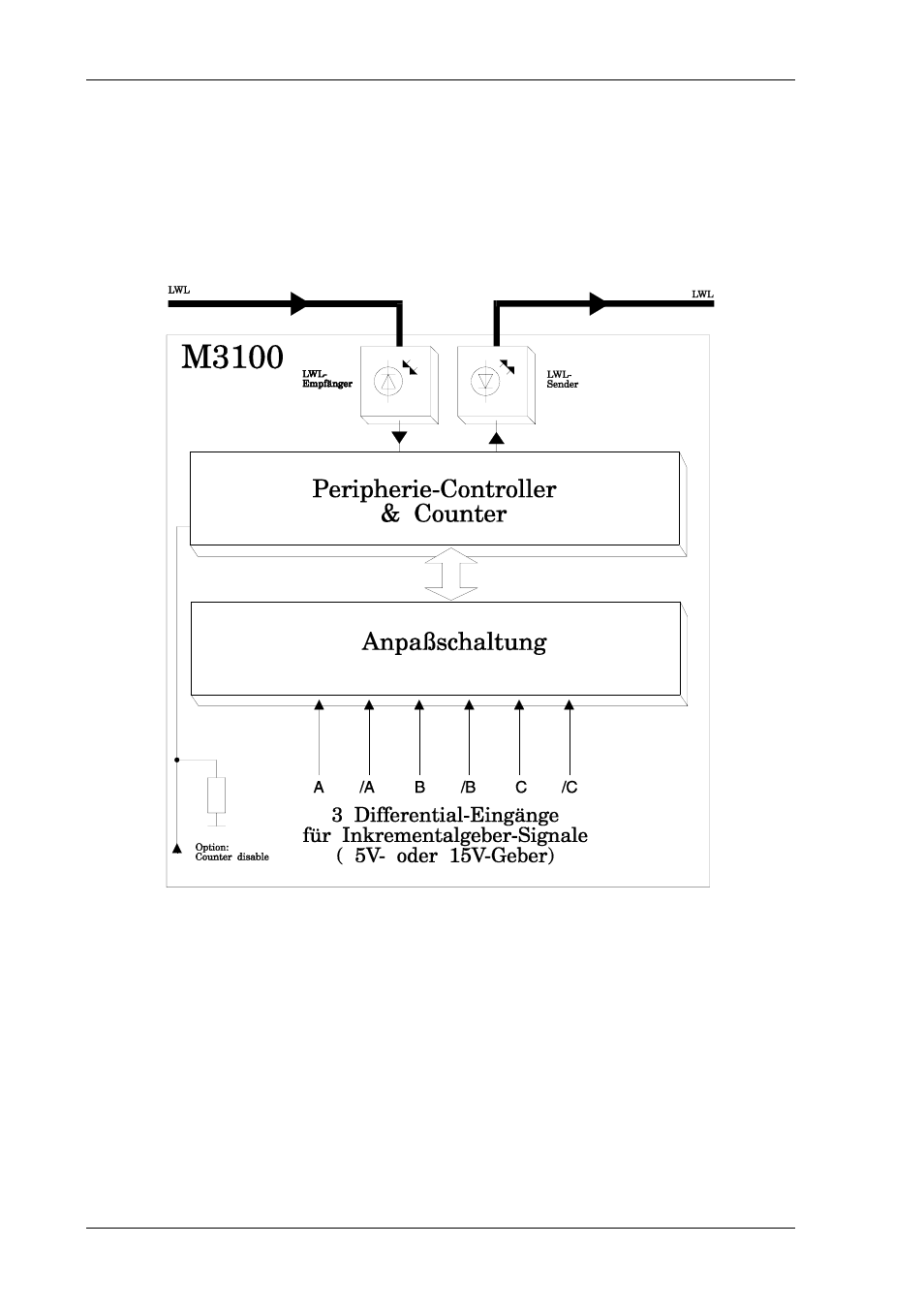

Blockschaltbild
