PT100 4-fach Temperaturmessung
Beckhoff II/O-System
Datum : 12.03.97
Version : 1.1
Seite 3 von 10
1. Funktionsbeschreibung Hardware
PT100
Allgemeines
Das Modul PT100 ist ein Temperaturmeß-Modul für den Betrieb im II/O System. Es können
pro Modul bis vier Fühler (PT100) angeschlossen werden.

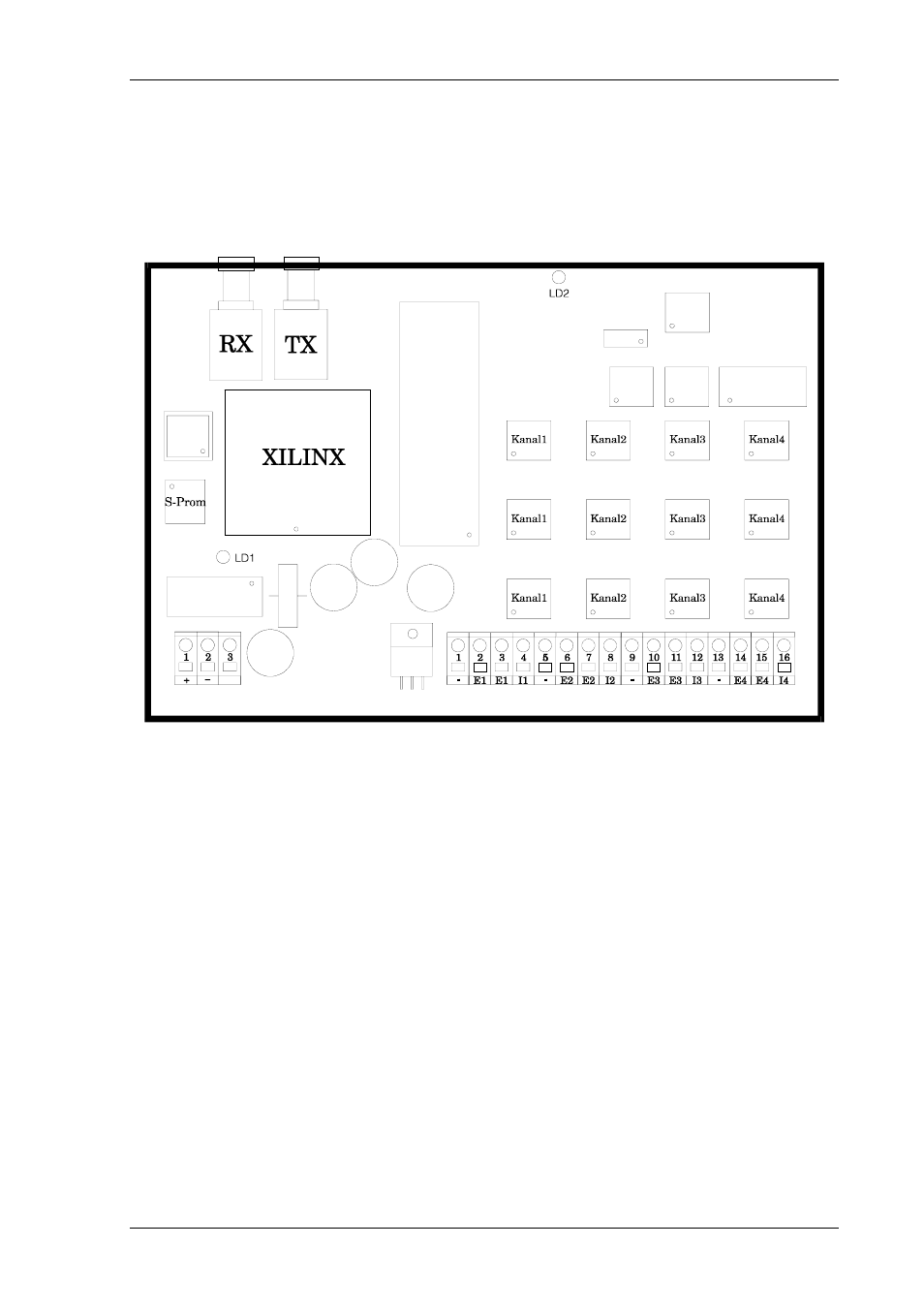

Für den II/O-Lichtleiterring ist eine Diagnose- LED vorhanden :
LD1
Die rote LED 'ERROR' wird nach dem Erkennen eines fehlerhaften Telegrammes
(Checksum, Frame) eingeschaltet und nach dem Durchlaufen drei
aufeinanderfolgender richtiger Telegramme (Checksum, Frame) wieder
ausgeschaltet.
Für den erstmaligen Abgleich ist eine Abgleich- LED vorhanden :
LD2
Die zweite LED (grün) dient zur Kontroll beim Abgleich von neu angeschloßenen
Fühlern.
