BECKHOFF PT100 - Handbuch (Seite 5)

PT100 4-fach Temperaturmessung Beckhoff II/O-System
Datum : 12.03.97 Version : 1.1 Seite 5 von 10
2. Funktionsbeschreibung Software

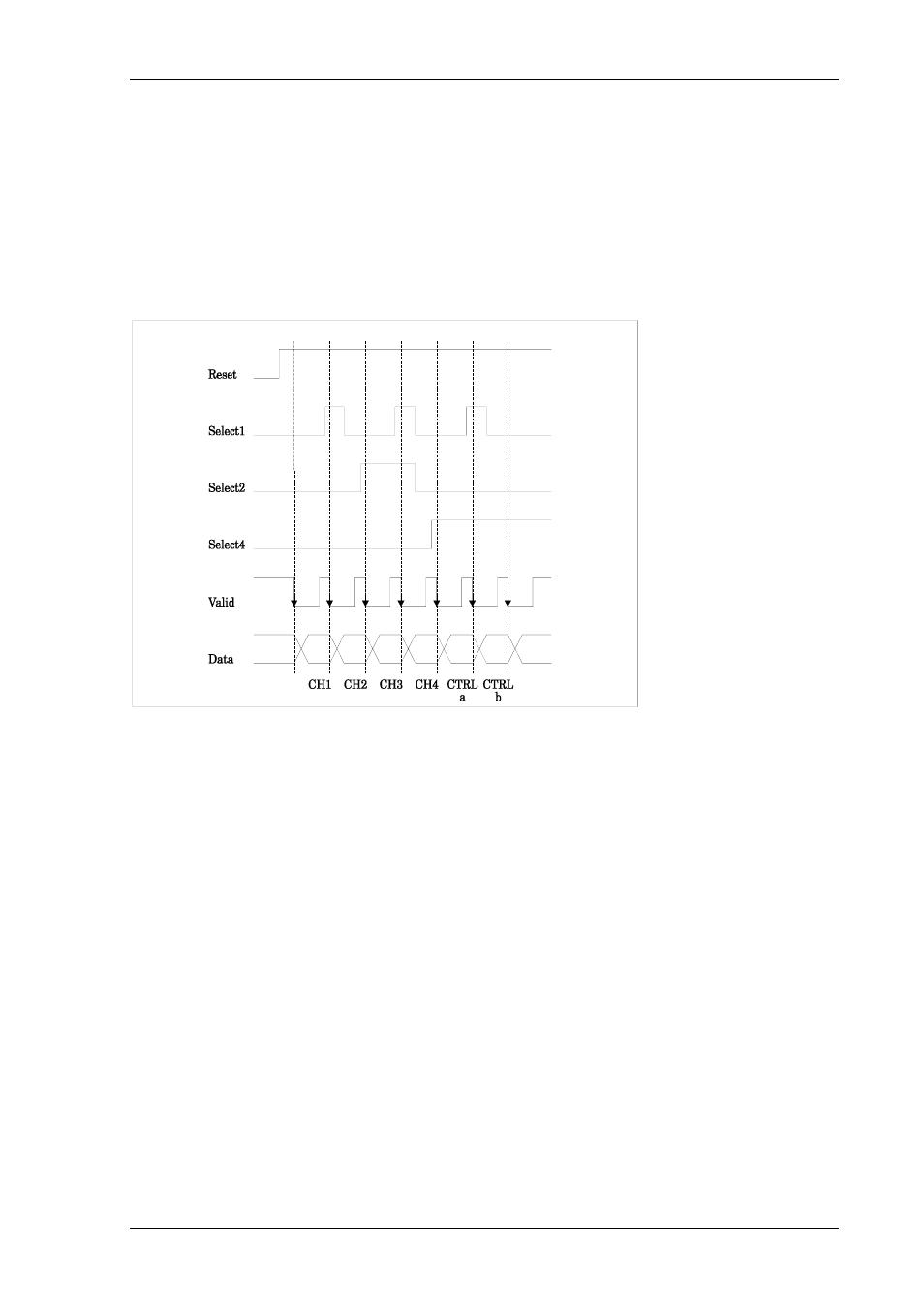

Timingdiagramm:
Erläuterung des Timingdiagramms:
Zuordnung der Signale auf die Datenbytes des II/O Telegramms:
Reset: D2.7
Select1 (Wertigkeit1): D2.0
Select2 (Wertigkeit2): D2.1
Select4 (Wertigkeit4): D2.2
Valid: D2.3
Daten: D0.0 bis D0.7
D1.0 bis D1.7
Mit dem Reset-Signal wird der Prozessor auf dem PT100-Modul zurückgestzt. Bei
Dauerbetrieb bleibt das Signal auf "1".
