Einstellung in Nährichtung
Regel und Kontrolle

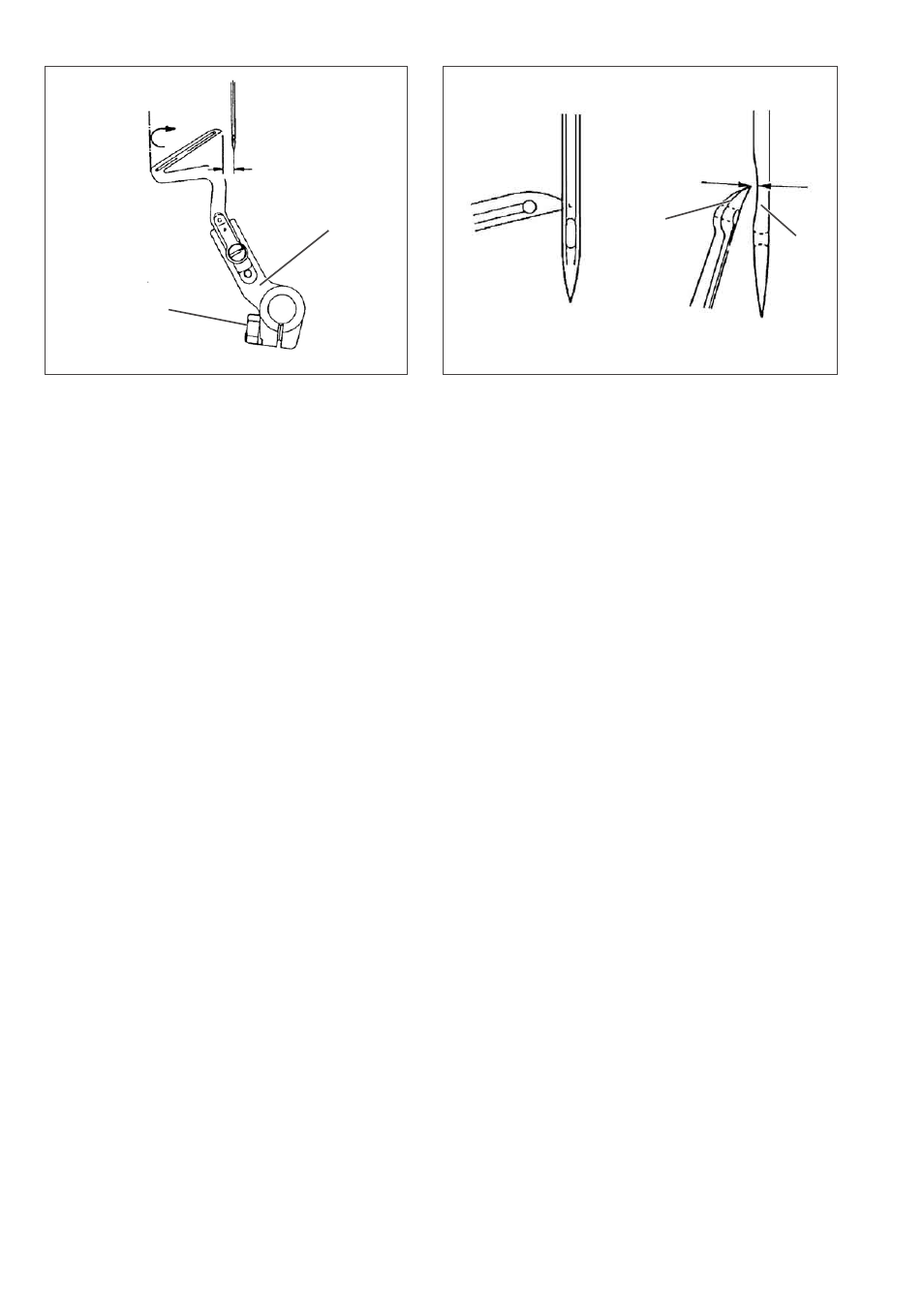

Der Abstand zwischen Greiferspitze 6 und Nadel 7 soll
0,0 bis 0,05 mm betragen.
–
Handrad in Drehrichtung drehen, bis die Greiferspitze genau in
Nadelmitte steht.
– Greiferträger 3 so verschieben, dass der Abstand zwischen
Greiferträger und Nadel 0,0 bis 0,05 mm beträgt.
– Einstellung quer zur Nährichtung noch einmal prüfen und ggf.
nachjustieren.
– Schraube 4 festdrehen.
6
4
2,3 - 2,5 mm
6
7
0 - 0,05 mm
3
