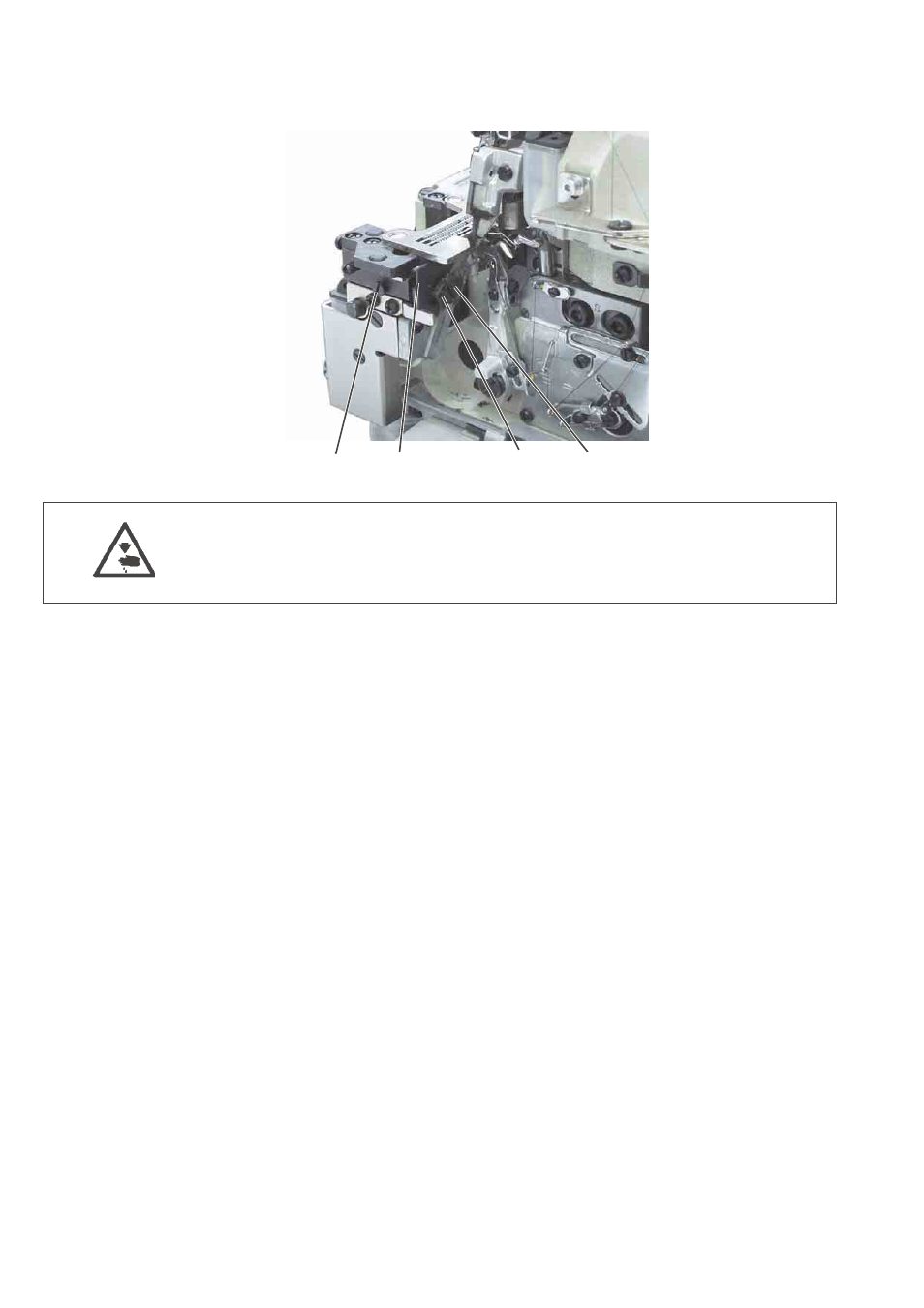

2.6.2 Untermesser wechseln einstellen
Oberteil EXT 3216-03/233K
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Untermesser nur bei ausgeschalteter Nähanlage wechseln und
einstellen.
Regel
Die Schneide des Untermessers soll mit der Oberkante der Stichplatte
bündig stehen.
Korrektur
–
Stoffgleitblech abnehmen.
– Nähfuß ausschwenken.
– Schraube 4 lösen.
– Untermesserhalter 3 nach links bis zum Anschlag ziehen und
Schraube 4 wieder leicht festdrehen.
– Schraube 2 lösen und altes Messer abnehmen.
– Ein neues, scharfes Messer in die Führung 1 so einsetzen, dass
die Schneide mit der Oberkante der Stichplatte bündig steht.
– Schraube 2 festdrehen.
– Handrad drehen, bis dass Obermesser in seiner höchsten Stellung
steht.
– Schraube 4 lösen und Untermesserhalter 3 an das Obermesser
federn lassen.
– Schraube 4 festdrehen.
16
4 3 2 1
