2.9 Greiferfadenspule wechseln
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Vor dem Spulenwechsel Hauptschalter ausschalten.

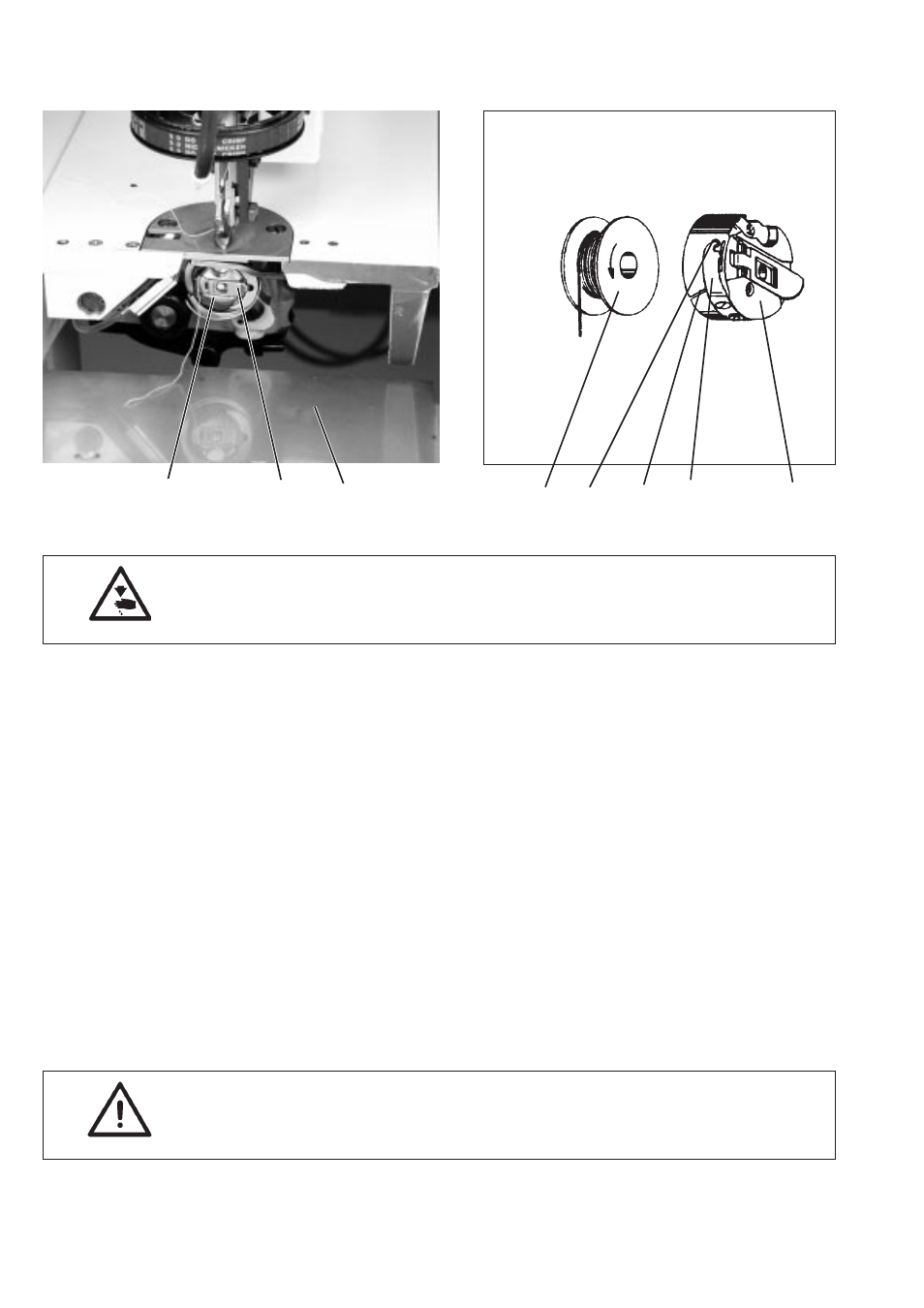

Spule herausnehmen
–
Hauptschalter ausschalten.
– Abdeckplatte 1 herunterdrücken.
– Spulengehäuseklappe 2 anheben.
– Spulengehäuse 3 zusammen mit der Spule entnehmen.
– Spule 7 aus dem Spulengehäuseoberteil 3 entfernen.
Spule in Spulengehäuseoberteil einlegen
–
Volle Spule in Spulengehäuseoberteil einlegen.
Drehrichtung der Spule beachten.
– Greiferfaden durch Schlitz 5 unter Spannungsfeder 4 bis in die
Bohrung 6 ziehen.
– Greiferfaden ca. 5 cm aus Spulengehäuse 3 herausziehen.
Beim Abziehen des Fadens muss sich die Spule in Pfeilrichtung
drehen.
– Spulengehäuse 3 wieder einsetzen.
– Spulengehäuseklappe 2 schließen.
Achtung Bruchgefahr!
Spulengehäuse fest andrücken und auf richtige Verriegelung achten.
1-16
3 2 1
7 6 5 4 3
