1

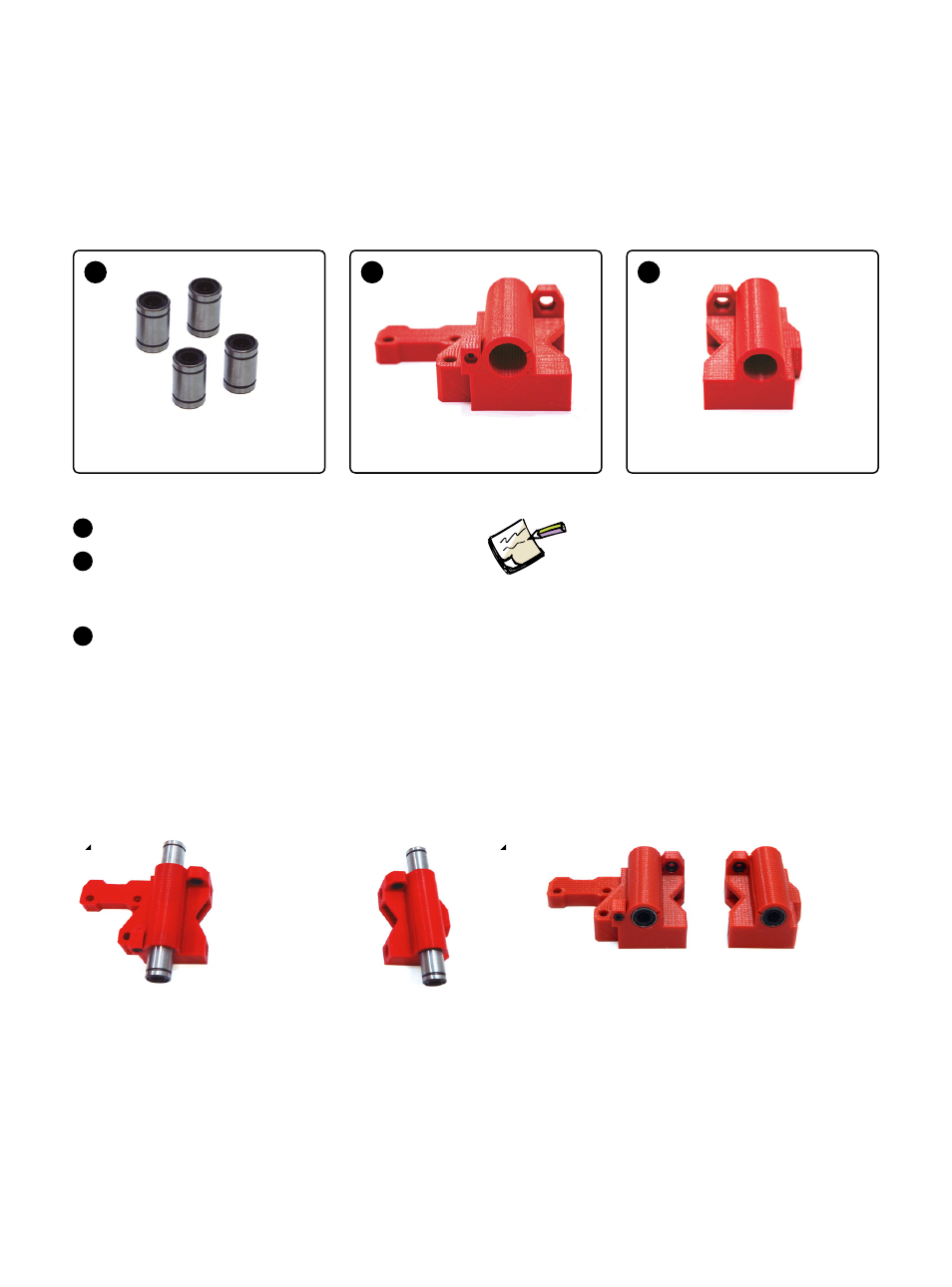

Einsetzen der Kugellager
4 x 1 x 1 x
Lineare Kugellager LM8UU
Gedrucktes Teil der linken X-Achse
Linkes äußeres Teil der X-Achse, an dem der Nema 17
Motor der X-Achse befestigt wird.
Gedrucktes Teil der rechten X-Achse
Rechtes äußeres Teil der X-Achse, an dem der Rie-
menspanner der X-Achse befestigt wird.
A B C
A
B
C
Vor dem Einsetzen der Kugellager müssen
die Unebenheiten im inneren der Öffnung
des gedruckten Teils geschliffen werden
die bei den ersten Schichten des Druckes
entstehen. Wenn das Lager immer noch
nicht in die Öffnung passt, schneide das
geschlossene Ende der Basis ab und setze
das Kugellager vorsichtig ein.
Nachdem die Kugellager eingesetzt
sind, wird empfohlen eine glatte 8
mm Rundstange einzusetzen um zu
überprüfen, ob die beiden Kugellager richtig
untereinander ausgerichtet sind.
1 2
