Einsetzen des X-Achsen Spanners
Montage:
Die Aufgabe des Spanners ist das Anziehen oder das Lockern des
Riemens auf eine leichte Art und Weise, sobald dieser eingesetzt
ist. Feile die Teile (1 und 2). Der Spanner muss sich einwandfrei in
dem Teil bewegen können in dem er sich befindet.
Stecke das Bauteil aus Schritt 1 in das Bauteil aus Schritt 2 und
schraube die Muttern am Ende der Schraube fest gegeneinander.
Auf diese Art und Weise wird erreicht, dass die Muttern
gemeinsam fest auf der Schraube sitzen.
Zusammen mit dem gedruckten Schraubenschlüssel wird so eine
Kurbel erzeugt, um den Spanner geradlinig zu bewegen.

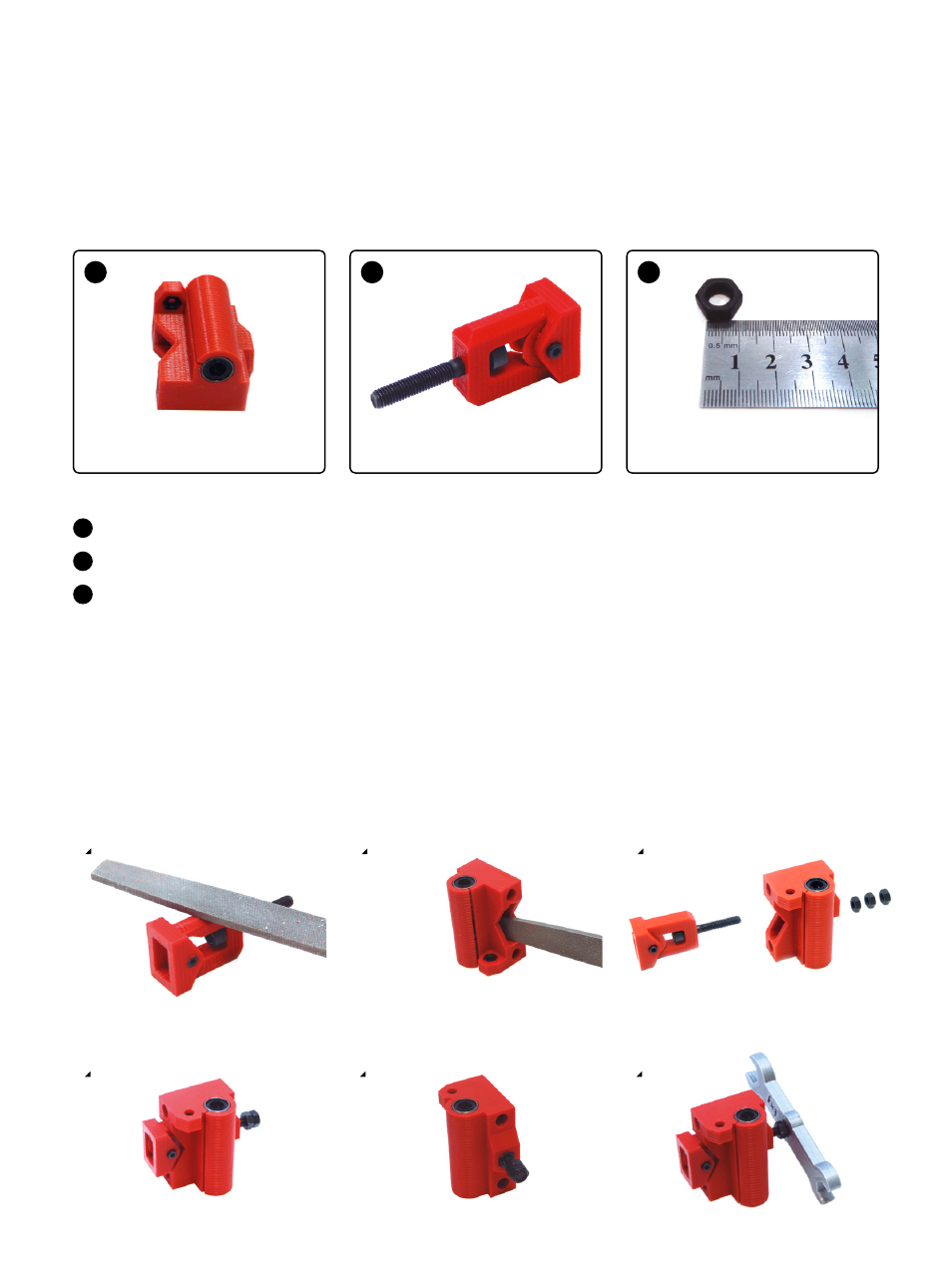

1 x 1 x 3 x
Bauteil aus Schritt 1
Bauteil aus Schritt 2
M6 Mutter
A B C
A
B
C
