6

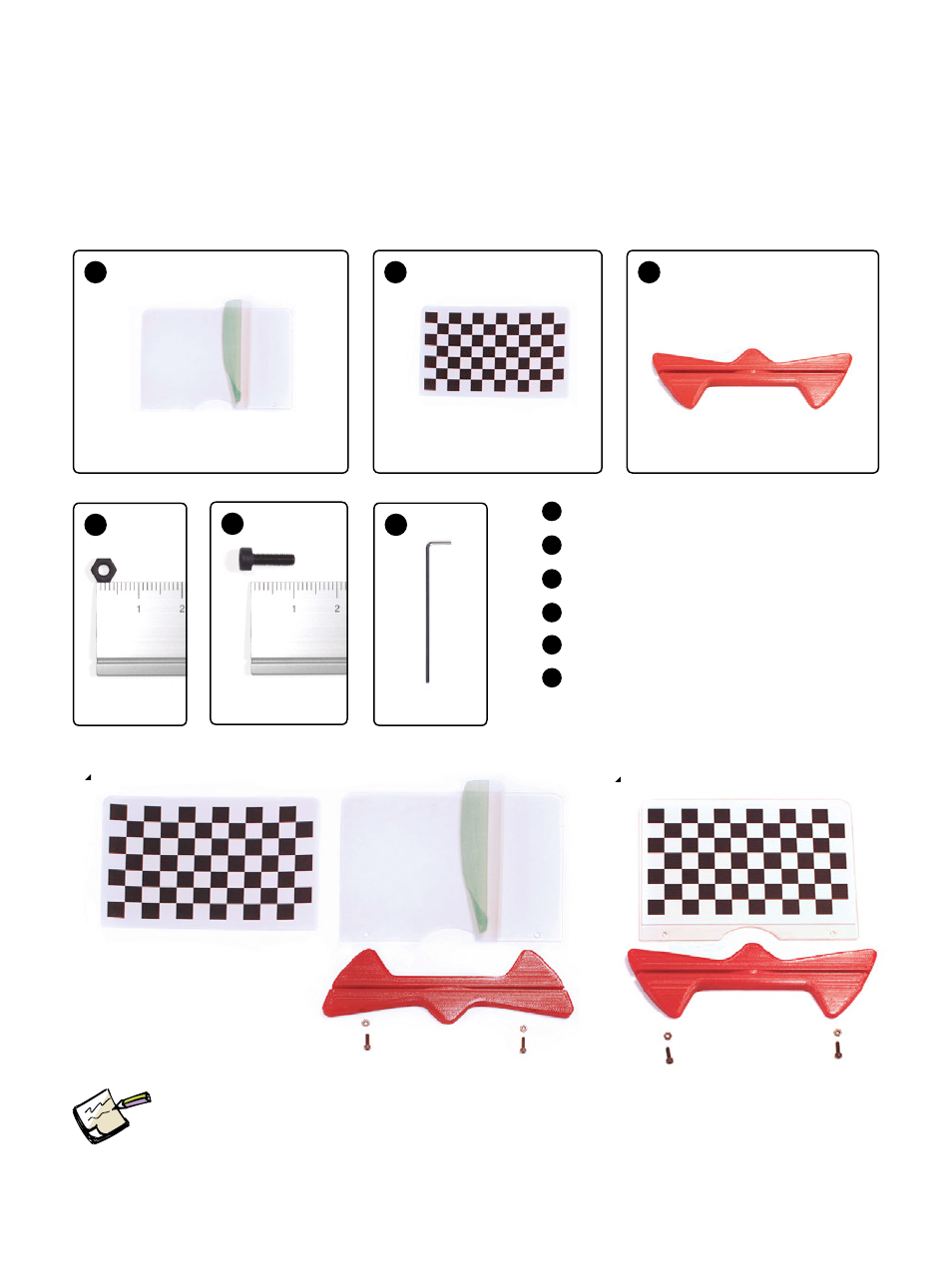

Montage der Kalibrierungsschablone
Vordere Plexiglasschablone
Schachbrettartiger Aufkleber
Gedruckte Schablonenhalterung
M3 Mutter
M3 Schraube x 10 mm
Inbusschlüssel
A
A
1 x 1 x
B
B
C
2
2 x
E
D
E
F
1 x
F
1
1 x
C
WICHTIGER HINWEIS:
Achte auf die korrekte Ausrichtung der
schwarzen Quadrate (2).
Klebe nur einen der schachbrettartigen
Aufkleber auf das Muster. Der zweite
dient als Ersatz.
D
2 x
