BQ Ciclop Quick guide assembly of the Electronics - Handbuch (Seite 9)

5

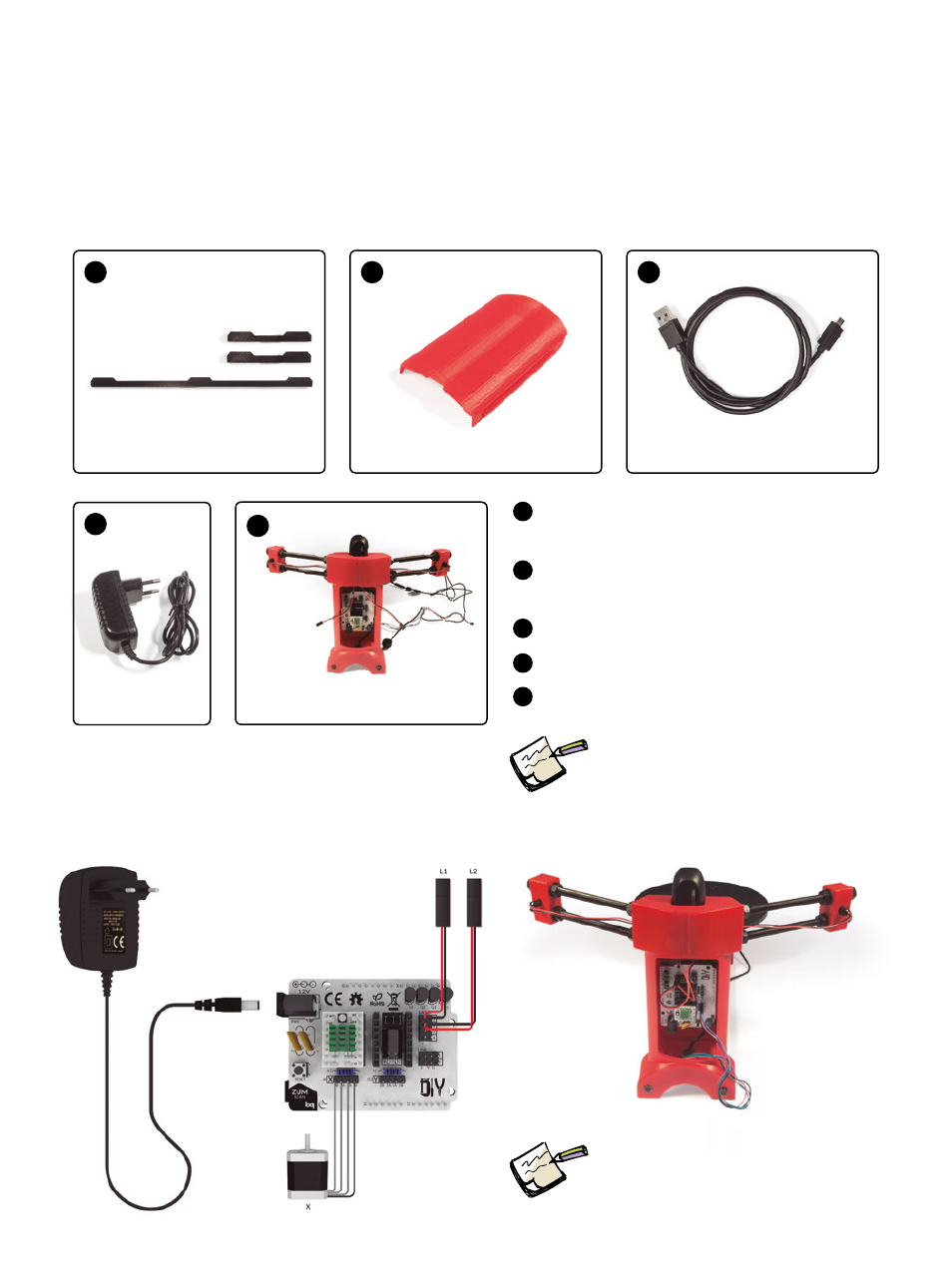

Kabelverbindung und Kabelführung
1 x
PGedruckte Kabelkanäle für die
Laser- und Motorenkabel
Gedruckte Abdeckung für die
Elektronik
Micro-USB Kabel
Netzteil, 12 V 1.5 A
Bauteil aus Schritt 4
A B
A
1 x 1 x
C
Diagrama de conexionado
D
1 x
B
C
D
L2 L1
1 x
E
E
Beachte bitte die Ausrichtung
des schwarzen Kabels der
Motorenanschlüsse wenn du sie mit
der Platine verbindest. Die Farben der
restlichen Kabel können variieren.
Schließe das Ende des Micro-USB Kabels
an die bq ZUM BT-328 Steuerplatine an
und das Ende des USB-Kabels an den
Computer.
