Cybex 19001 Big Iron Half Rack - Handbuch (Seite 11)

Bedienungsanleitung für Cybex
11
B
(8x)
B
(8x)
C
(4x)
Alle Schrauben mit 50,8 bis 56,5 Nm
(450 - 500 inch/lbs) anziehen.
C
(4x)

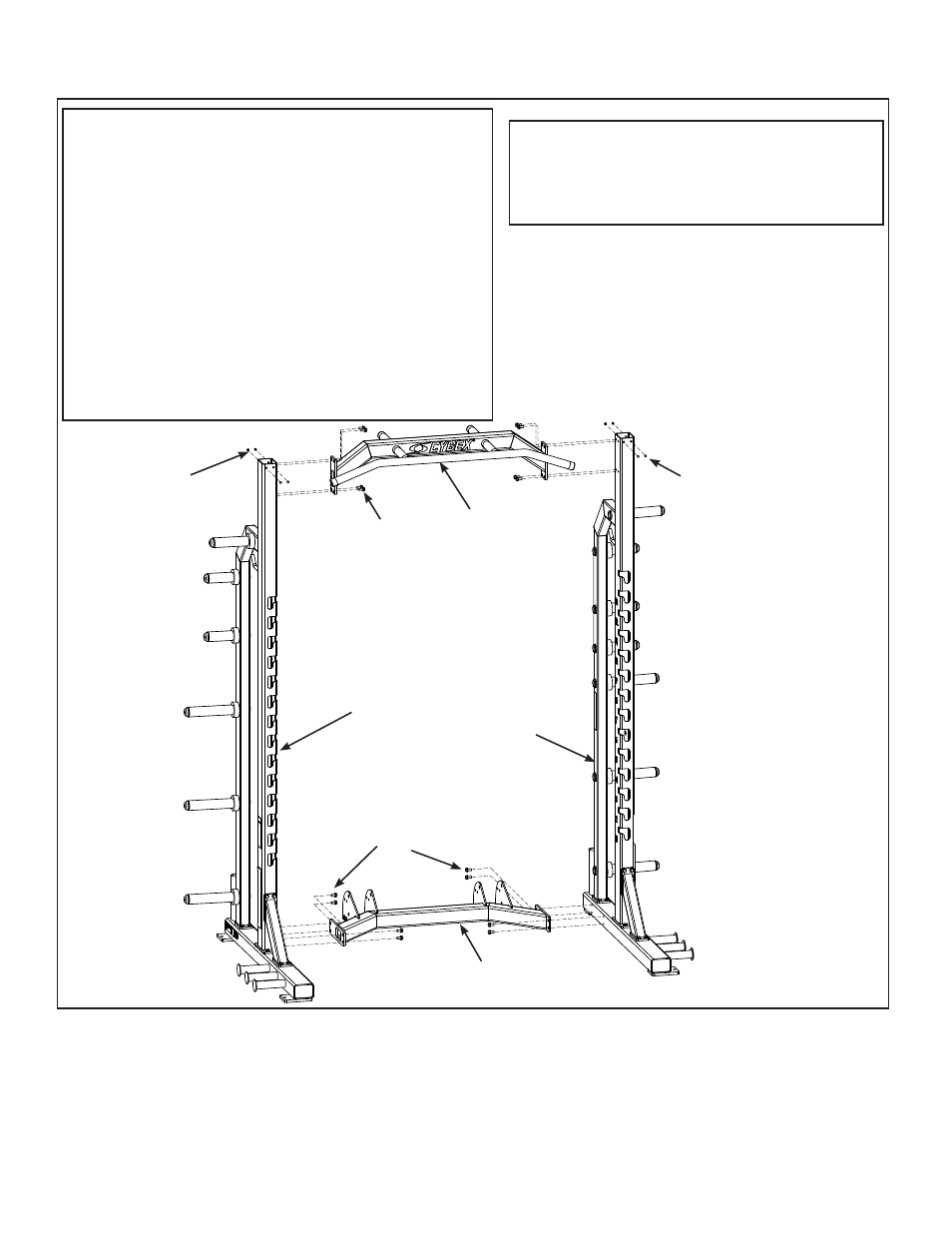

Oberer Handgriff
Benutzerposition -
linke Seite
Benutzerposition -
rechte Seite
Untere
Querverbindung
A. Drehschaft (2), 19000-346
B. Gezahnte Kopfschraube 0,375-16 X 0,75 (28),
JC701115
C. Schwarzer Einsatz (8), PP080221
D. Einstellbare Stangenarretierung, rechts
(1),19240-100
E. Einstellbare Stangenarretierung, links
(1),19240-101
F. Nylon-Kontermutter 0,375-16 (8), HN704901
G. Montageplatte (2), 19000-345
H. Anschlag (2), 11000-384
I. Montageplattenschrauben (4), JC620415
J. Stangenarretierung rechts (1), 19220-100
K. Stangenarretierung links (1), 19220-101
