11

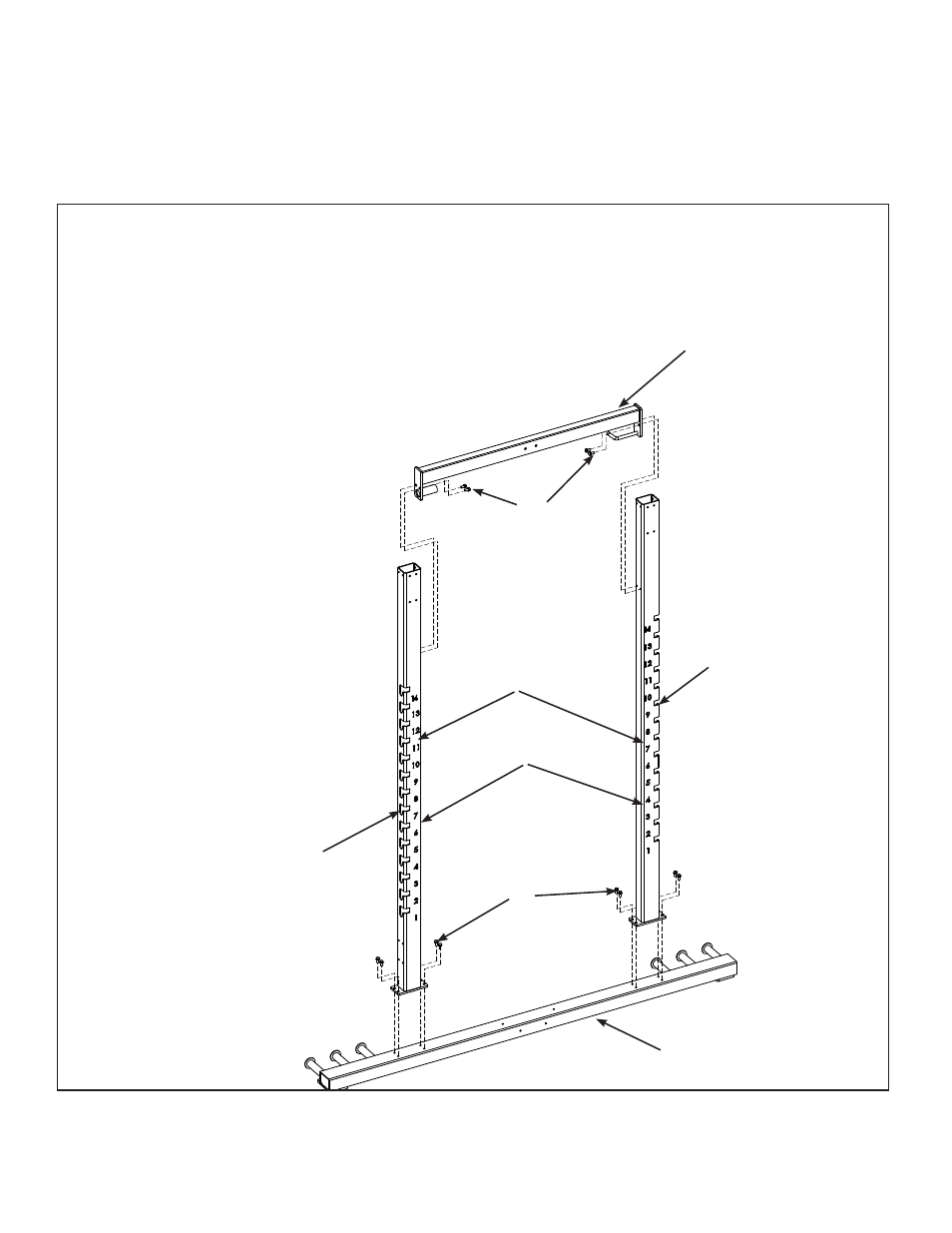

Montage Rack.
1. Das Rack in dem Bereich montieren, in dem es verwendet wird.
2. Am unteren Rohr zwei vertikale Rohre anbringen. Die Position der vertikalen Rohre beachten.
3. Seitliche Querrohre anbringen.
Schlitze
Anzahl für
Innen
A
(4x)
A
(8x)
Seitliches Querrohr
Schlitze
Vertikales Rohr
Unteres Rohr
A. Gezahnte Kopfschraube 0,375-16 X 0,75 (54), JC701115
B. Schwarzer Einsatz (16), PP080221
C. Einstellbare Stangenarretierung, rechts (2),19240-100
D. Einstellbare Stangenarretierung, links (2),19240-100
E. Nylon-Kontermutter 0,375-16 (8), HN704901
F. Stangenarretierung rechts (2), 19220-100
G. Stangenarretierung links (2), 19220-101
H. HHCS .375-16 x 2.75 (8), HC701232
