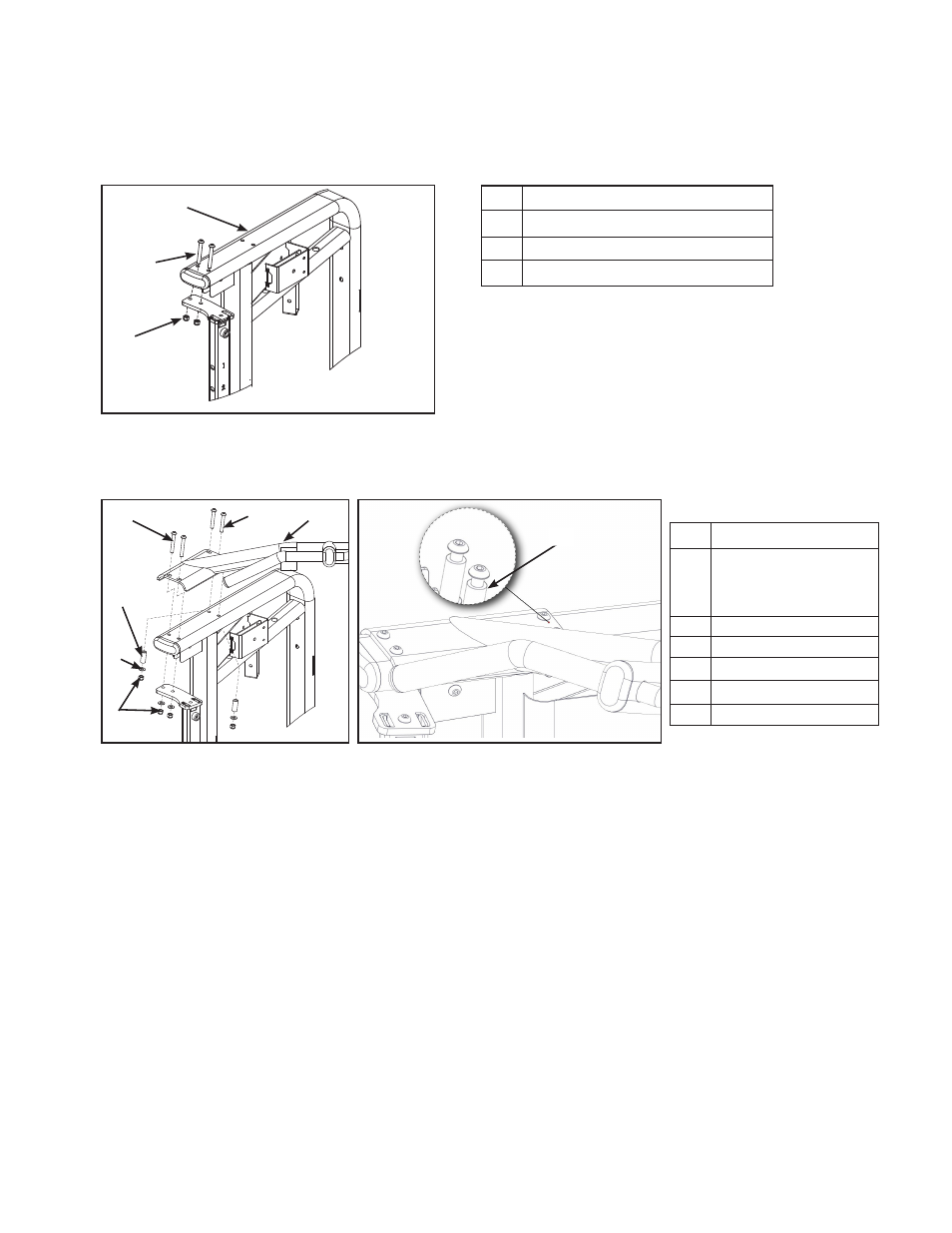

Die Chin-Up-Stange (18085) oder Cross-Trägerstange (18080) befestigen

1. Entfernen Sie die zwei BHSCS und Gegenmuttern von der Rahmenschweißung mit einem 7/32”

Inbusschlüsseln und einem 9/16” Schlüssel.

1

3

2

Beschreibung

1 Rahmenschweißung
2 BHSCS .357-16 X 2.75

3 Gegenmutter

2. Sichern Sie das obere Rahmenteil zusammen mit der Chin-Up-Stange oder Cross-Träger-

Stange mit einem 7/32” Inbusschlüssel und einem 9/16” Schlüssel und zwei BHSCS (2.50”), zwei

BHSCS (2.75”) Abstandhalter, Unterlegscheibe und Gegenmutter.

1

2

3

4

6

5

6

Beschreibung

1 Chin-Up-Stange/

oder Cross-Träger-

Stange

2 BHSCS 2.50”

3 BHSCS 2.75

4 Gegenmutter

5 Beilagscheibe

6 Abstandhalter

3. Wiederholen Sie das für die gegenüberliegende Rahmenschweißung.
