24

Bedienungsanleitung für Bravo 8800/8810

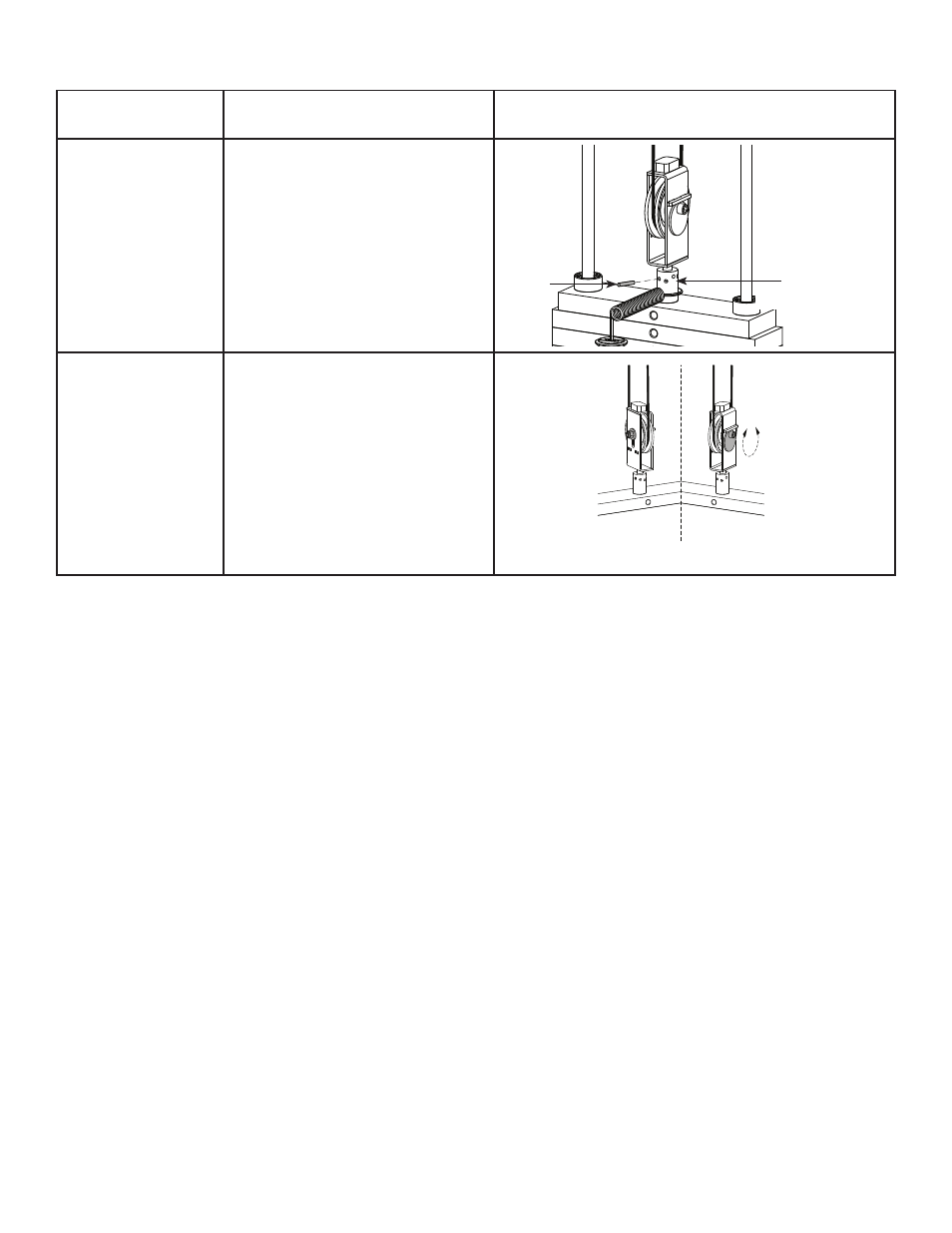

Einstellung

der Seilzüge

Beschreibung

Abbildung

Spannstift-

Einstellvorrichtung

Diese Art der

Einstellvorrichtung verfügt

über einen Spannstift sowie

eine Reihe von Bohrungen

im Verbindungsstück des

oberen Gewichts.

Spann-

stift

Verbindungs-

stück des

oberen Gewichts

Einstellvorrichtung

am Nockenende

Diese Art der

Einstellvorrichtung verfügt über

einen Spannbolzen an der

Halterung der Riemenscheibe.

Lockern Sie die Mutter und

drehen Sie den Nockenbolzen,

um das Seil zu spannen.

Mutter

Nockenbolzen-

Einstell-

vorrichtung
