Anschluss und Inbetriebnahme
|
|
devolo MicroLink dLAN ADSL Modem Router
|
10
DE
2
Anschluss und Inbetriebnahme
In diesem Kapitel erläutern wir Anzeigen und Anschlüsse des MicroLink
dLAN ADSL Modem Router, zeigen Ihnen wie Sie das Gerät in Betrieb neh-
men und beschreiben den Anschluss von Computern und anderen Netzwerk-
Geräten. Einige Vernetzungsbeispiele finden Sie am Ende des Kapitels auch
grafisch dargestellt.
2.1

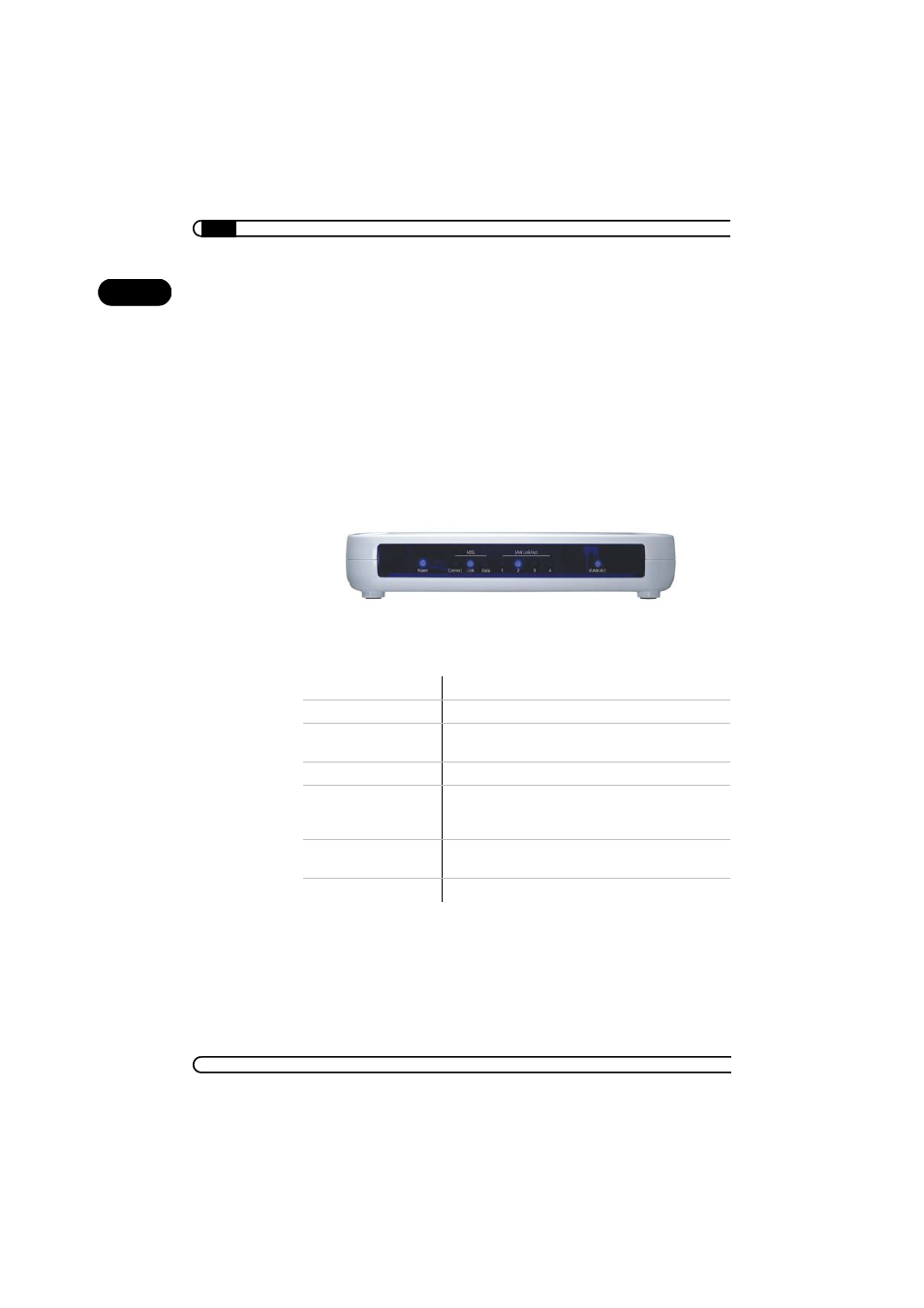

Anzeigen und Anschlüsse
Power
Stromversorgung
Connect
Leuchtet bei aktiver Internet-Verbindung.
Link
Internet-Verbindung; blinkt in der Phase des Verbindungsauf-
baus; leuchtet bei Verbindung zum Internet-Zugangsgerät.
Data
Leuchtet bei Datenübertragung.
Link/Act
Link = Verbindung, Act = Aktivität; leuchtet wenn Computer
(bzw. Hub/Switch) verbunden ist; blinkt bei Datenübertra-
gung.
Anschlüsse 1 ... 4
Anschlüsse für bis zu vier Computer bzw. Switches (Hubs) im
LAN.
dLAN Act
Blinkt bei Datenübertragung über dLAN.
