Wiegestäbe an J-Box anschließen

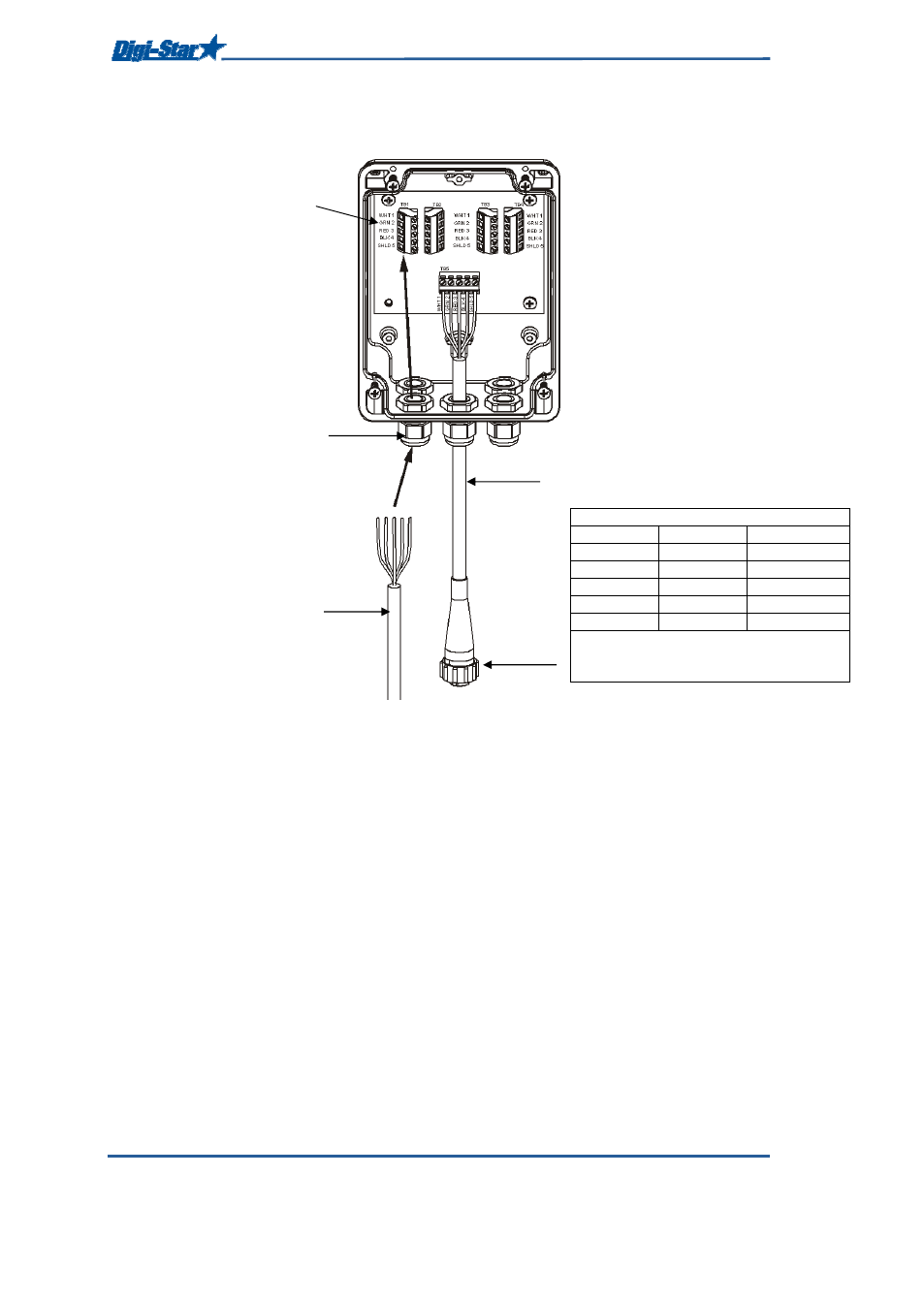

Abb. 3: J-Box Anschlüsse
Aderfarben AMP-Steckverbinder
Pin
Farbe
Beschreibung
1
Rot
Spannung +
2
Grün
Signal -
3
Weiß
Signal +
4
Schwarz
Masse -
4
Transparent Abschirmung
An der Unterseite des Wiegeindikators
anschließen; siehe Abb. 2
Adern der Wiegestabskabel
an Anschlussklemmen
anschließen
Muttern gut anziehen
Wiegestabskabel
J-Box Kabel
J-Box mit 4 Anschlüssen für
Wiegestäbe
