Digi-Star Model EZ2000/EZ2000V 3. Montage und elektrischer Anschluss
8

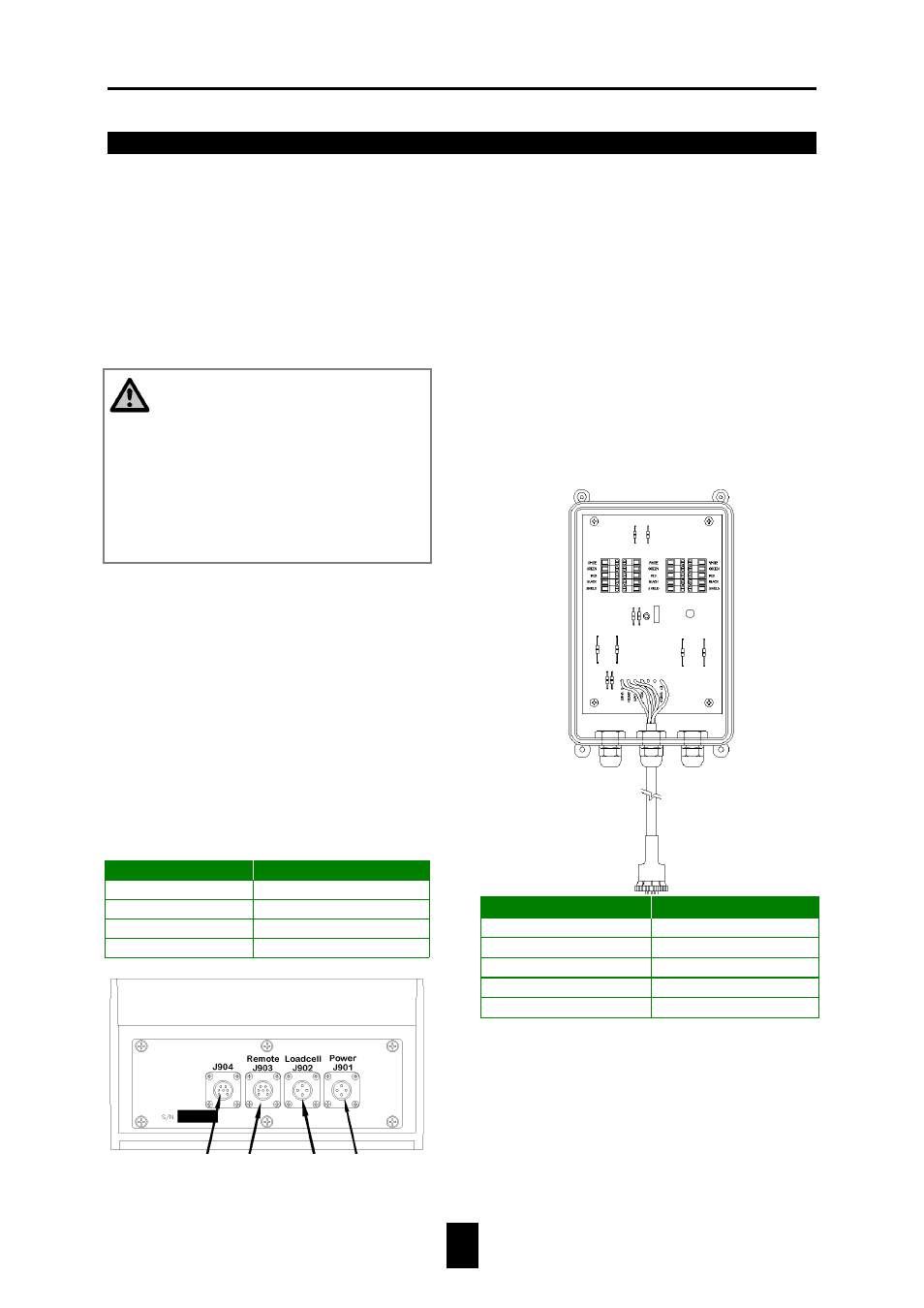

3. Montage und elektrischer Anschluss
MONTAGE WIEGEINDIKATOR
Der Wiegeindikator kann einfach an
Montagestützen befestigt werden, durch
die Oberseite über die Platte zu hängen
und die Unterseite mit zwei M6 Schrauben
zu befestigen.
ANSCHLUSS STROMVERSORGUNG
Warnung!
Stets das Netzkabel des Indikators
entfernen, bevor Sie mit einem „Schnell-
lader“ die Batterie aufladen.
Alle Anschlusskabel vom und zum
Indikator entfernen, bevor Sie an der
Apparatur schweißen. Ansonsten kann
bleibender Schaden entstehen.
Die Netzkabel müssen direkt an eine
Fahrzeugbatterie oder eine geregelte
Spannungsquelle angeschlossen sein. Das
Indikatorenende des Netzkabels ist an den
J901 Konnektor auf der Bodenplatte
angeschlossen.
Den ROTEN Draht des Netzkabels an
einen +12VDC anschließen, den
SCHWARZEN Draht an die ERDE oder
MASSE. Der Indikator ist intern mit 4A
gesichert.
ANSCHLUSS NETZKABEL
DRAHTFARBE DRAHTFUNKTION
ROT Batterie (+12Vdc)
SCHWARZ ERDE/MASSE
ORANGE Nicht zutreffend
BLAU Nicht zutreffend
ANSCHLUSS WIEGESTAB
Der Indikator ist konstruiert, um mit
Dehnmessstreifen Wiegezellen zu arbeiten.
Das System ist standardmäßig mit einem J-
BOX-Kabel ausgestattet, das vom Indikator
zur Anschlussdose der Wiegestäbe führt.
Verlängerungskabel in verschiedenen
Längen sind bei Ihrem Fachhändler
erhältlich.
Die Wiegestäbe werden angeschlossen,
indem Sie das Kabel der Anschlussdose an
den J902 Konnektor auf der Bodenplatte des
Indikators anschließen. Die Wiegestabkabel
an die Anschlussdose anschließen, wie auf
dieser Seite angegeben.
! Der Farbe auf der Anschlussplatine
folgen, um vom richtigen Anschluss der
Wiegestäbe sicher zu sein.
serieller Port
(Option)
Verbin-
dingsbox-
aansluiting
Remote
Display
(Option)
Netzkabel
WEIß SIGNAL +
GRÜN SIGNAL -
ROT STROMVERSORG. +
SCHWARZ STROMVERSORG -
ABGESCHIRMT ABGESCHIRMT
FARBE KLEMME BESCHREIBUNG
