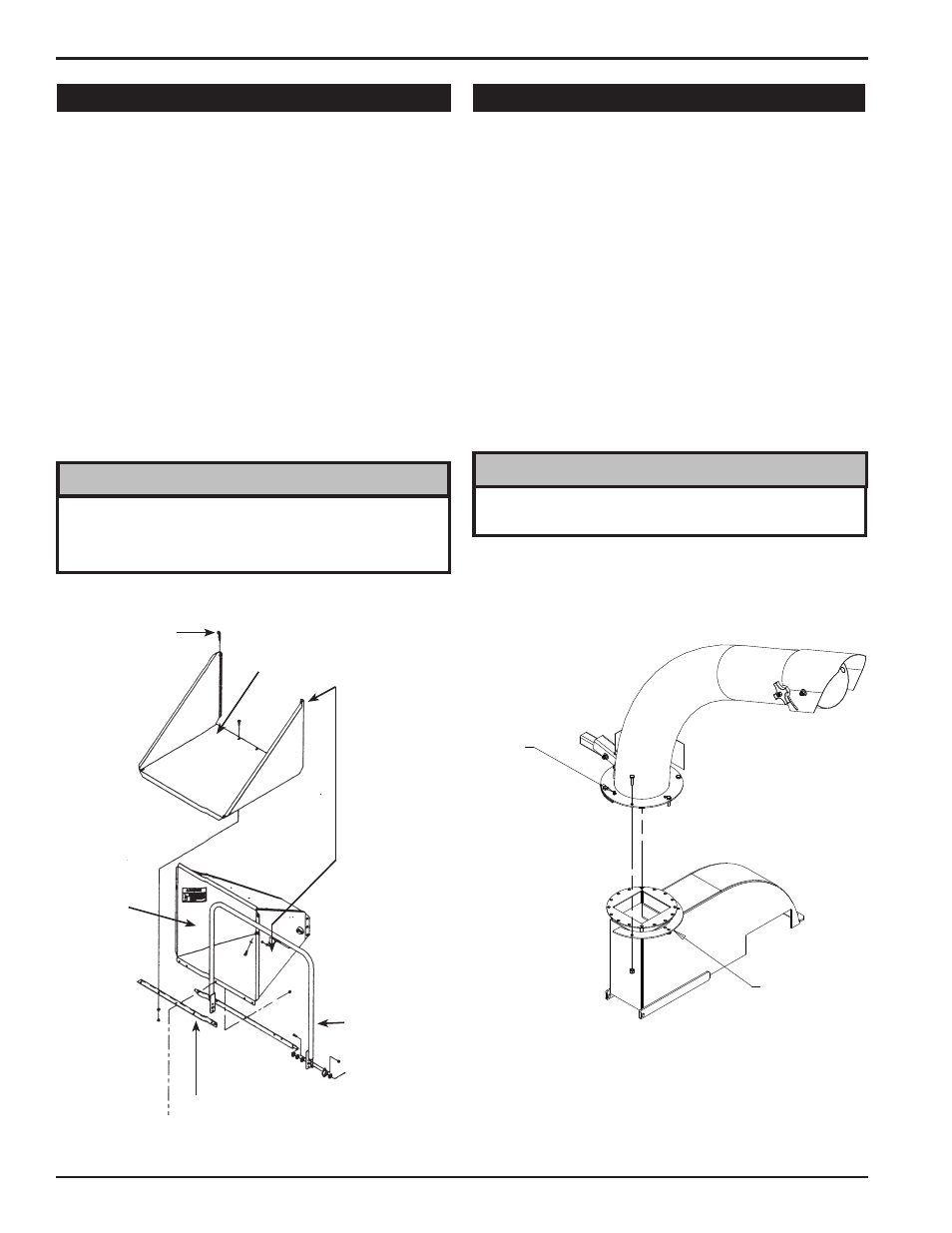

Echo Bear Cat CH8993H 2007 - Handbuch (Seite 12)

8 HÄCKSLER MIT DREHTISCH
MONTAGE
2.10 AUSWURFROHR
Bringen Sie das Auswurfrohr am Montageflansch des 1.
Häckslerrahmens an. Eine Hälfte der Befestigungsklammer
ist bereits am Rohr angebracht. Schieben Sie das Rohr
auf den Flansch und ziehen Sie es mit den Schrauben
fest.
Bringen Sie die zweite Hälfte der Befestigungsklammer 2.
am Rohr und Flansch an.
Schmieren Sie das Rohr durch den Schmiernippel und 3.
ziehen Sie die Muttern fest.
Lösen Sie jede Mutter um eine Umdrehung und versuchen 4.
Sie, das Rohr zu drehen. Wenn sich das Rohr nicht frei
dreht, lösen Sie jede Mutter um je eine halbe Umdrehung,
bis sich das Rohr frei dreht.
Drehen Sie das Rohr einmal um 360 Grad und befestigen 5.
Sie es mit dem Verriegelungshebel, um sicherzugehen,
dass es korrekt angebracht ist.
Lassen Sie die Muttern so fest angezogen wie möglich,
solange sich das Auswurfrohr frei drehen lässt.
HINWEIS
ZWEITE HÄLFTE
DER KLAMMER
SCHMIERNIPPEL
Abbildung 2.3 - Auswurfrohr
Abbildung 2.2 - Schachtverlängerung
Splint
Einzugsbügel
Häckslerschacht
Verlängerungsscharnier
Schachtverlängerung
Diese Lippe hinter der
unten dargestellten
Lippe des
Häckslerschachts
positionieren.
Verlängerungsschacht
direkt über dem
Häckslerschacht
positionieren und nach
unten schieben.
2.9 SCHACHTVERLÄNGERUNG
Nach dem Anbau des Häckslerschachts an das 1.
Häckslergehäuse schieben Sie die Schachtverlängerung
w i e i n A b b i l d u n g 2 . 2 d a r g e s t e l l t a u f d e n
Häckslerschacht.
Richten Sie die fünf Schraubenbohrungen der 2.
Schachtverlängerung mit den Schraubenbohrungen des
Verlängerungsscharniers aus.
Führen Sie je eine 3/8" x 1" Schlossschraube (im 3.
Teilesatz enthalten) durch die zwei äußeren Bohrungen
an Schachtverlängerung und Verlängerungsscharnier ein
und befestigen Sie die Schrauben mit Unterlegscheiben
und Muttern.
Führen Sie eine 3/8" x 1" Schlossschraube durch 4.
das Ende der Zulaufschacht-Stützhalterung und die
mittleren Bohrungen von Verlängerungsscharnier
und Schachtverlängerung ein und befestigen Sie die
Schrauben mit Unterlegscheiben und Muttern. Sichern
Sie die Verbindung mit Splinten.
Stellen Sie sicher, dass die Lippe der Schachtverlängerung
hinter der Lippe des Häckslerschachts positioniert ist.
Dies bietet eine glattere Einzugsfl äche und verhindert
Blockierungen bei der Beschickung des Geräts.
HINWEIS
