2. Beschreibung des EX8000
2.1 Frontseite Eingangskanal Sektion

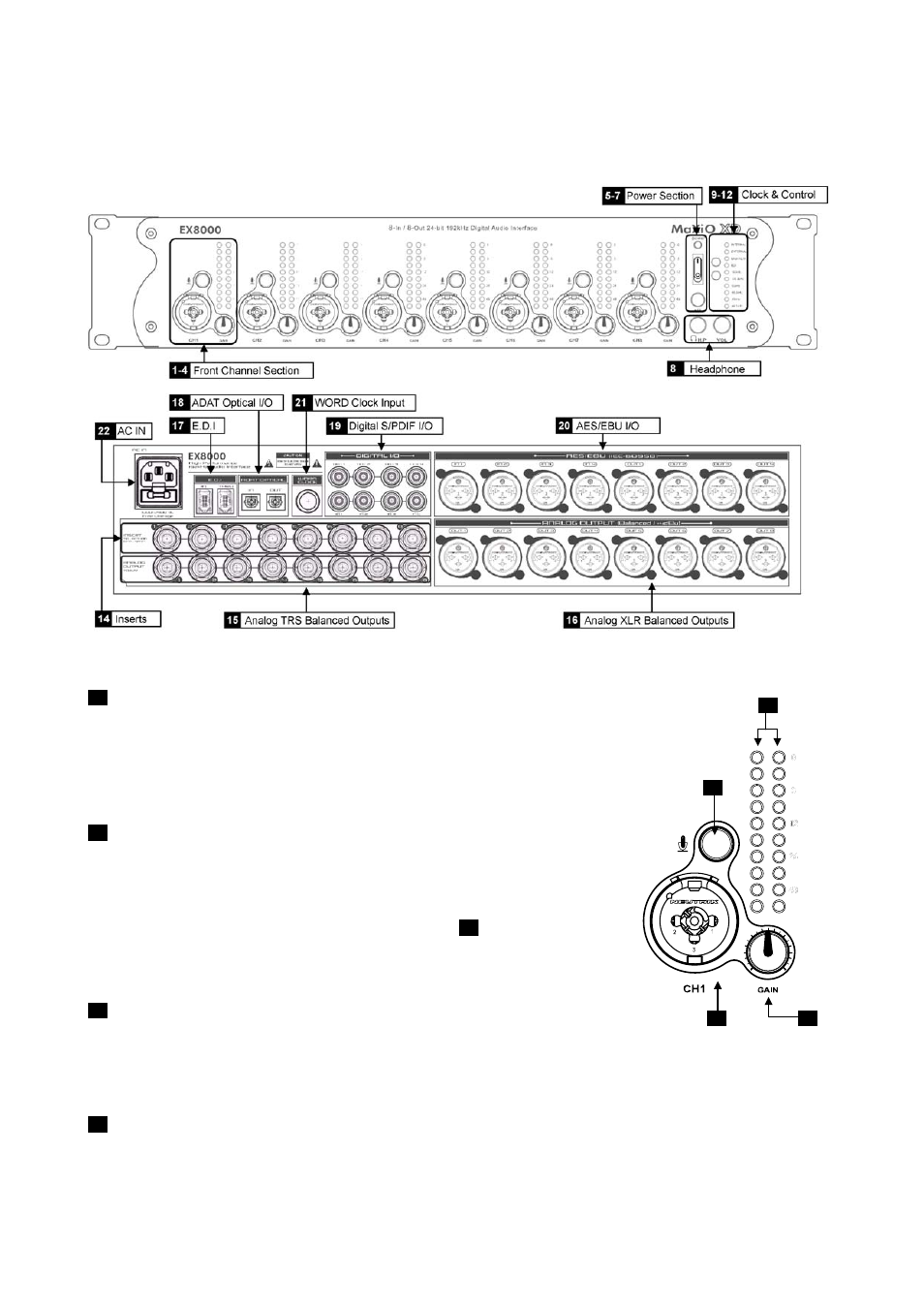

Analoger symmetrischer Kombinationseingang XLR/TRS.
1
4
3
Das EX8000 besitzt an der Frontseite 8 Kombinationsanschlüsse
(XLR und 6,3mm TRS) welche als symmetrische analoge
Eingänge für ein Line Signal und als Mikrofon Eingang (XLR)
verwendet werden können.
2
Mikrofoneingang Auswahlschalter
An jedem Eingangskanal kann entweder ein Line oder
Mikrofonsignal anliegen. Wenn der Schalter betätigt ist, kann
ein Mikrofon (XLR) angeschlossen werden. Die Phantom-
speisung wird durch betätigen des Schalters
aktiviert. Wenn
der Schalter nicht gedrückt ist, kann an den XLR oder TRS Ein-
gang ein symmetrisches Line-Signal angeschlossen werden.
Eingangs Gain Kontrolle
Steuert den Eingangspegel und für das Eingangssignal vom XLR
oder TRS Anschluss des verwendeten Kanals. Mikrofonsignale
können mit maximal 48dB verstärkt werden, das Line Pegel Signale mit bis zu 30dB.
Analoger Eingangs- / Ausgangs-Pegelmeter
egel für die analogen Ein- und Ausgänge an: der
Pegelmeter links für das Eingangssignal, der rechts für das Ausgangssignal des entsprechenden
Kanals im Bereich von 0dB bis 60dB (in 10dB Schritten).
Der zweifache Pegelmeter zeigt den Signalp
1
2
7
3
3
4
