MaXiO XD EX8000
5

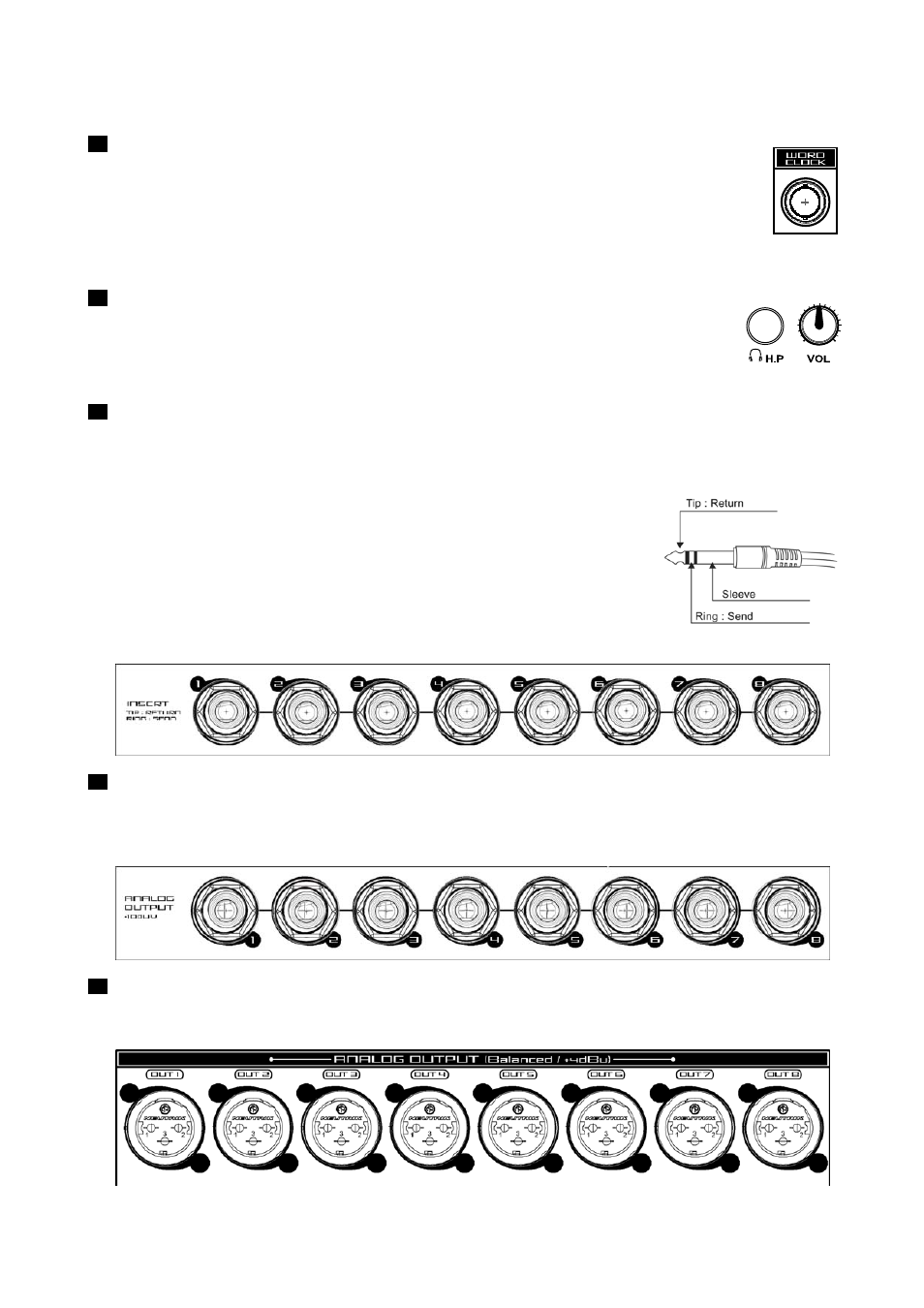

Word Clock Eingang
Der Word Clock Eingang ermöglicht es, das EX8000 mit anderen Geräten zu
synchronisieren. Wenn das EX8000 mit einer Word Clock Quelle verbunden ist,
synchronisiert es sich dazu.
2.4 Analoge Ausgänge und Inserts
Kopfhörer
Sie können das Wiedergabesignal vom Ausgang 1, 2 über den Kopfhörerausgang
überwachen. Die Ausgangslautstärke kann mit dem Volume-Regler eingestellt
werden.
Inserts
Die Inserts ermöglichen es Ihnen, die Mikrofonvorverstärker des EX
Signale zu nutzen, um dann das Signal zuerst durch einen extern
bevor der AD Konverter das Signal letzlich digitalisiert. Um die
Inserts verwenden zu können, brauchen Sie ein "Insert-Kabel" mit
einem 6,3mm TRS Stecker auf der einen Seite und zwei Mono 6,3mm
Stecker auf der anderen Seite. Hier eine Beschreibung der Inserts:
- Spitze: Rücksignal (Eingang vom Effekt Prozessor)
- Ring: Sendsignal (Ausgang vom Effekt Prozessor)
- Hülse: Masse
8000 für ankommende
en Effektprozessor zu leiten,
Analoge symmetrische TRS Ausgangsanschlüsse
Das EX8000 hat 8 symmetrische/unsymmetrische analoge Ausgänge (-10dBV) mit TRS
Anschlüssen.
Analoge symmetrische XLR Eingangsanschlüsse
Das EX8000 hat 8 symmetrische analoge Ausgänge (+4dBu) mit XLR Anschlüssen.
