(9) LED Anzeige, zeigt jeweils den aktuellen Status an.

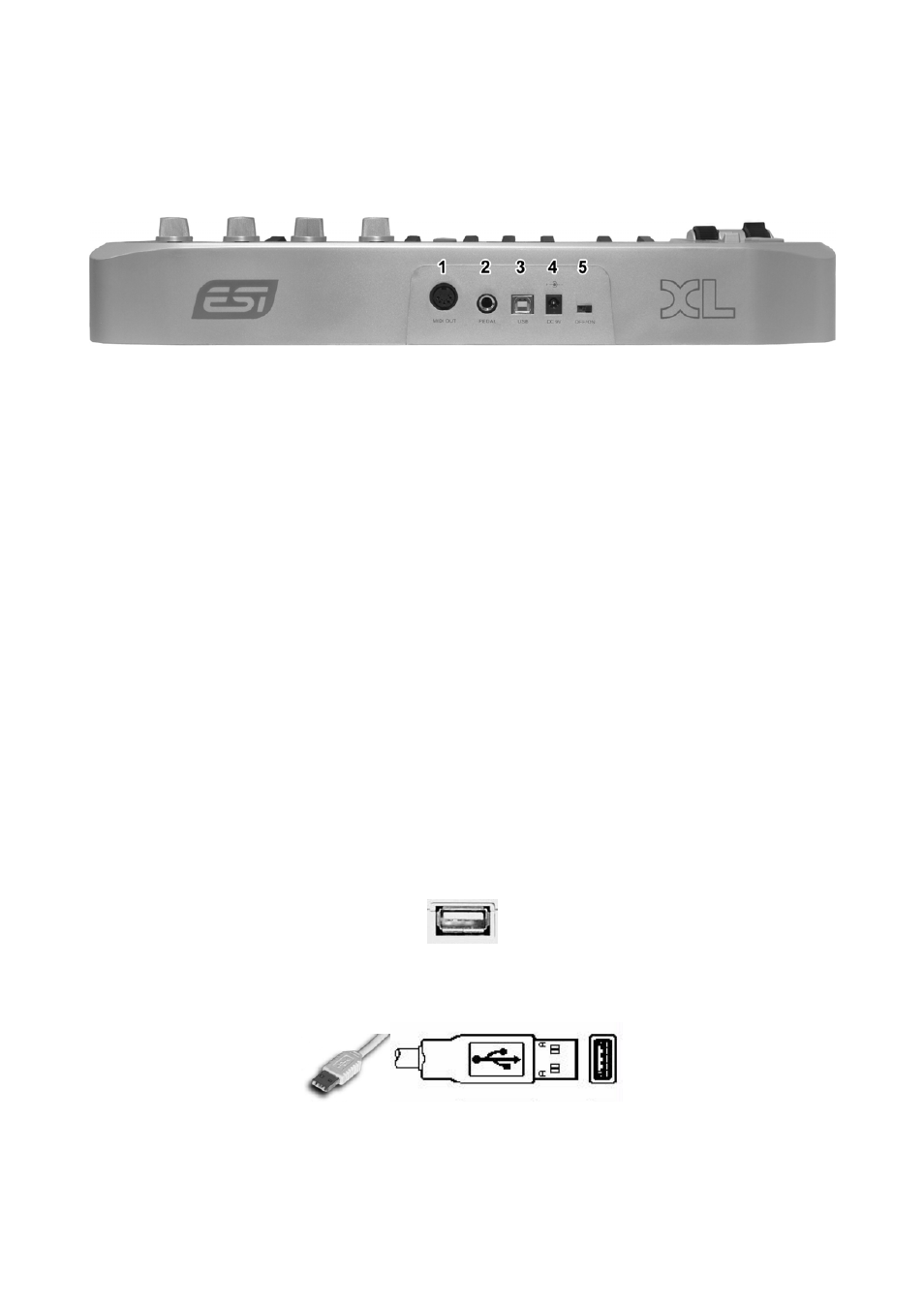

2.2 Rückseite
(1) MIDI OUT, Anschluss für MIDI-Ausgangssignale.
(2) PEDAL-Anschluss, ein Eingang für einen Schalter bzw. für ein Reglerpedal, das
standardmäßig Sustain steuert (Preset #64 – sustain).
(3) USB-Anschluss, Verbindung zu Ihrem PC oder Mac.
(4) DC 9V Anschluss, hier kann ein optionales 9V Gleichspannungsnetzteil (nicht mitgeliefert)
angeschlossen werden.
(5) OFF/ON Schalter, zum Ein- und Ausschalten von KeyControl 25 XL.
3. Installation
3.1 Hardwareinstallation
Bitte legen Sie vor der Treiberinstallation Ihre Windows-CD bereit (falls Sie Windows verwenden),
da sie u.U. während der Installation benötigt wird. Stellen Sie ebenfalls sicher, dass Sie für alle
Komponenten und den Chipsatz Ihres Mainboards alle Treiber vollständig installiert haben.
Suchen Sie dann den USB-Anschluss an Ihrem PC. Ein regulärer USB-Anschluss ist im Folgenden
abgebildet. Oft befindet sich der Anschluss auf der Rückseite des Computers, z.B. neben PS/2 oder
seriellen Schnittstellen.
Schließen Sie das KeyControl 25 XL USB-Kabel (sog. „Serie A” Stecker) in den USB.Anschluss
Ihres Computers. Das andere Ende des Kabels wird mit KeyControl 25 XL verbunden.
KeyControl 25 XL wird nach dem Anschluss und nach dem Einschalten über USB mit Strom
versorgt.. Die LEDs von KeyControl 25 XL leuchten direkt nach dem Einschalten und dem
Anschluss an Ihren PC.
