CPXV UND CPXRV ANWEISUNGEN FÜR DEN BENUTZER DEUTSCH 71569195 07-14
Seite 12 von 52
flowserve.com
Bei Pumpen mit Antrieben über ca. 7.5 kW wird die
Pumpe separat vom Antrieb verpackt angeliefert. Die
beiden Posten müssen getrennt in die
Installationspositionen gehoben werden, und zwar mit
Hilfe der Hebepunkte an der Pumpenfußplatte und
am Motor.
Beim Anheben von Pumpen mit
montiertem Antrieb kann der resultierende
Schwerpunkt oberhalb der Hebestellen liegen, und
die Maschine muss mit der Schlingenmethode daran
gehindert werden, während des Anhebens zu kippen.
Schlingen, Seile und andere Hebevorrichtungen
müssen so positioniert werden, dass sie nicht
rutschen können und dass das Gleichgewicht
während des Hebens erhalten bleibt.
Die meisten Einheiten werden mit vier Hebepunkten an
der Pumpenfußplatte [6140] geliefert. D-Schäkel an
allen vier Hebepunkten anbringen. Die Pumpe bis in
die vertikale Position anheben, wobei sie zunächst nur
an zwei der D-Schäkel an der Fußplatte hängt, während
der Pumpengehäusefuß auf dem Boden bleibt, bis die
Pumpe fast vertikal ist Dann alle vier Hebepunkte
benutzen, um sie ganz vom Boden abzuheben.
Um die Stabilität zu verbessern, sollte man den Antrieb
abschrauben und Antrieb und Pumpe separat heben

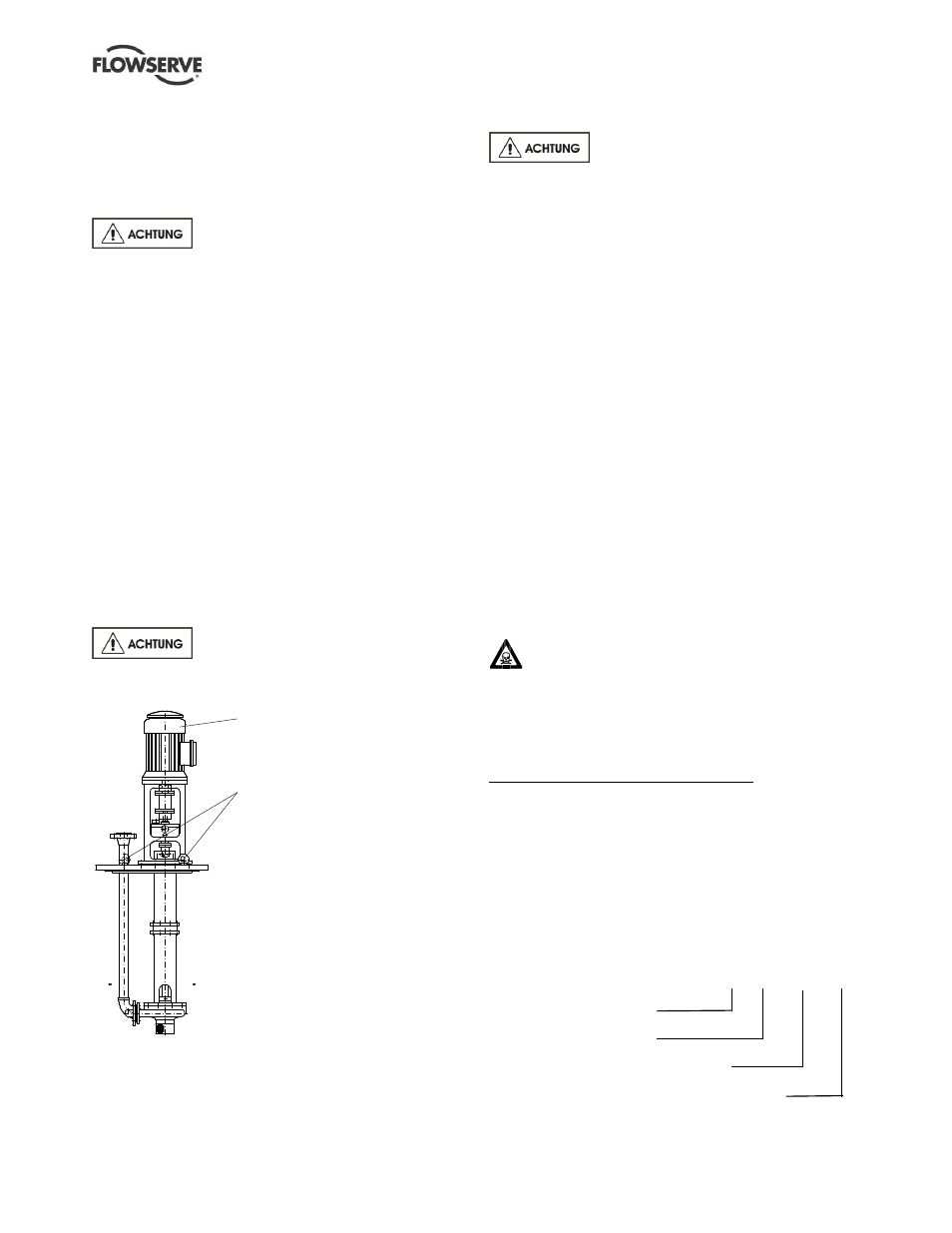

Um Verformungen zu vermeiden, sollte
das Pumpenaggregat wie auf der Abbildung gezeigt
angehoben werden
.
2.4 Lagerung
Lagern Sie die Pumpe an einem
sauberen, trockenen, vibrationsfreien Ort. Belassen
Sie die Abdeckungen der Rohrleitungsanschlüsse im
Originalzustand, um Schmutz und andere
Fremdkörper vom Pumpeninneren fernzuhalten. Um
ein Aushärten der Lager bzw. das Festkleben der
Dichtungsoberflächen (wenn vormontiert) zu
verhindern, drehen Sie die Pumpenwelle bitte in
regelmäßigen Zeitabständen.
Die Pumpe kann so bis zu 6 Monate gelagert werden.
Wenden Sie sich bitte wegen weiteren
Schutzmaßnahmen an Flowserve, wenn eine längere
Lagerung erforderlich wird.
2.5 Recycling und Ende der
Lebensdauer
Am Ende der Lebensdauer des Produkts oder seiner
Teile sollten die relevanten Materialien und Teile auf
umweltfreundliche und den lokalen Anforderungen
entsprechende Weise recycelt oder entsorgt werden.
Wenn das Produkt für die Umwelt schädliche
Substanzen enthält, sind diese zu entfernen und
gemäß den derzeit gültigen Vorschriften zu
entsorgen. Dies gilt auch für die Flüssigkeiten
und/oder Gase, die eventuell im „Dichtungssystem“
oder in anderen Vorrichtungen eingesetzt werden.
Sorgen Sie dafür, dass gefährliche Substanzen
sicher entsorgt werden und dass ordnungsgemäße
persönliche Schutzausrüstungen benutzt werden.
Die Sicherheitsspezifikationen müssen jederzeit den
zu dem Zeitpunkt gültigen Vorschriften entsprechen.
3 PRODUKTBESCHREIBUNG
3.1 Konfigurationen
Die Pumpe ist eine in Modulbauweise entworfene
Kreiselpumpe, die für fast alle Anforderungen an das
Pumpen chemischer Flüssigkeiten konfiguriert
werden kann. (Siehe 3.2 und 3.3 unten.)
3.2 Name Nomenklatur
Die Pumpengröße ist normalerweise auf dem
Typenschild eingraviert, wie unten gezeigt:
80-50CPXV200
Nominelle Ansauggröße mm
Nominelle Auslassgröße mm
Konfiguration
– siehe 3.3.1 und 3.3.2 unten
Nomineller maximaler ISO Laufraddurchmesser mm
Hebestellen für die Pumpe bzw.
Pumpe und Antrieb
Zum Anheben des Antriebs
sehen Sie sich bitte die
Maßzeichnung des Antriebs an
