8.2 CPXRV

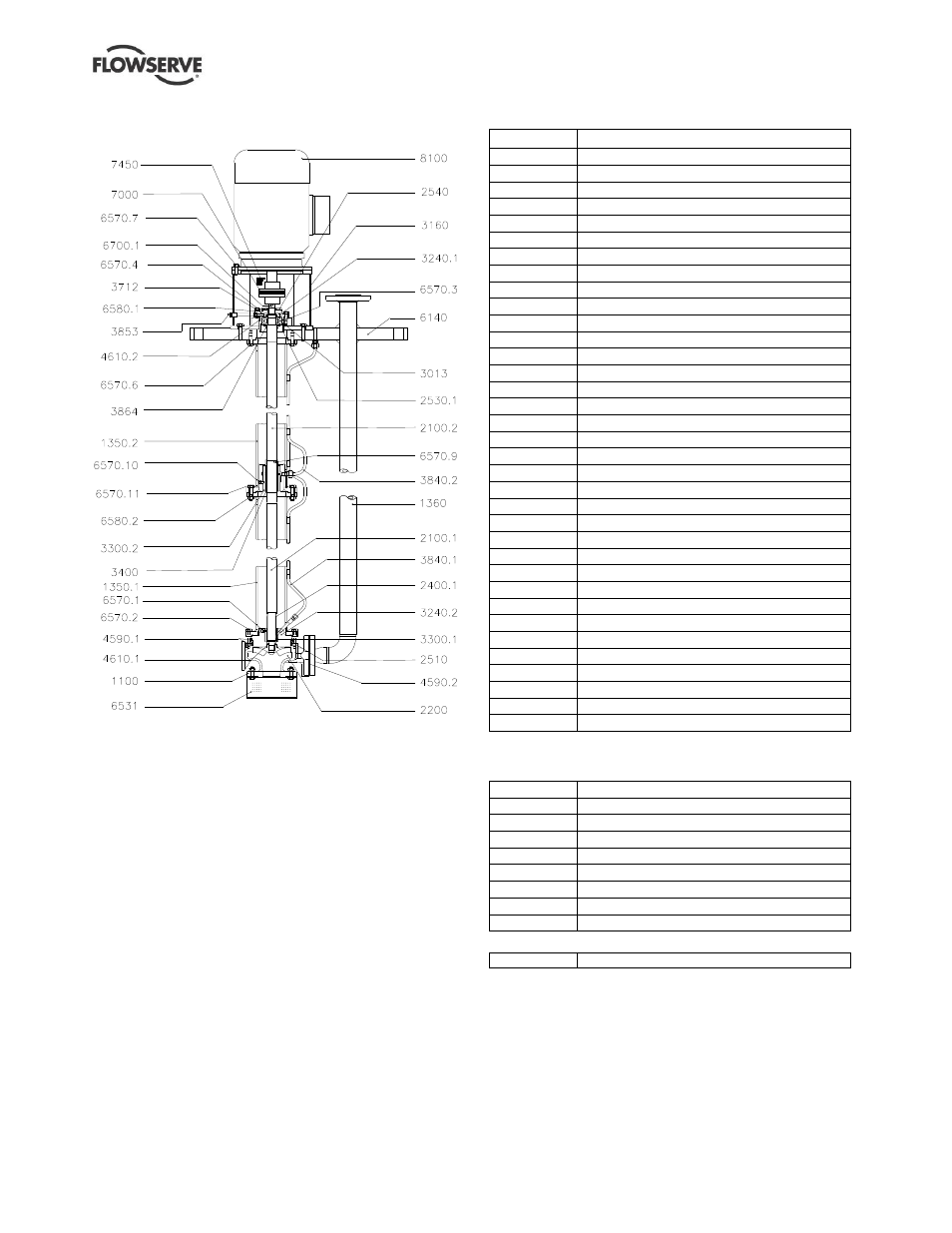

Zeichnung stammt von B736/105, Blatt 1, Rev B
8.2.1 CPXRV Teileliste
Code
Teilbezeichnung
1100
Gehäuse
1350.1
Säulenrohr (unteres)
1360
Auslassrohr
2100.1
Welle
2200
Laufrad
2400.1
Muffe
2400.3
Muffe *
2510
Abstandsring
2530.1
Haltering
2540
Schleuder (Flüssigkeit)
3013
Kugeldrucklager
3160
Motorbock
3240.1
Lagerträger
3240.2
Lagerträger
3300.1
Lagerbuchse
3712
Lagersperrmutter
3840.1
Schmierleitung
3853
Fettnippel
3864
Fettsperre (Ringe)
4590.1
Flachdichtung
4590.2
Flachdichtung
4610.1
O-Ring
4610.2
O-Ring
6140
Fußplatte
6570.1
Schraube
6570.2
Schraube
6570.3
Schraube
6570.4
Schraube
6570.6
Schraube
6570.7
Schraube
6580.1
Mutter
6700.1
Passfeder
7000
Kupplung
7450
Kupplungsschutzvorrichtung
8100
Motor
* Nicht abgebildet. (Hinweis: Drucklagermuffe an Wellengrößen
1 und 2 nicht erforderlich.)
Zwischenlagerteile (falls erforderlich)
1350.2
Säulenrohr
2100.2
Welle
3300.2
Lagerbuchse (Zwischenlager)
3400
Lagermuffe (Zwischenlager)
3840.2
Schmierleitung
6570.9
Schraube
6570.10
Schraube
6570.11
Schraube
6580.2
Mutter
Optionsposten
6531
Ansaugsieb
