Für Wellenformdruckmesswerte F (Rescale/
Neuskalieren) drücken, um die Kurvenanzeige
zu optimieren.
WAchtung
Vor dem Trennen eines Endes des
Hochdruckadapters stets den Druck an der
Quelle abschalten. Andernfalls können
schwere Verletzungen verursacht werden.

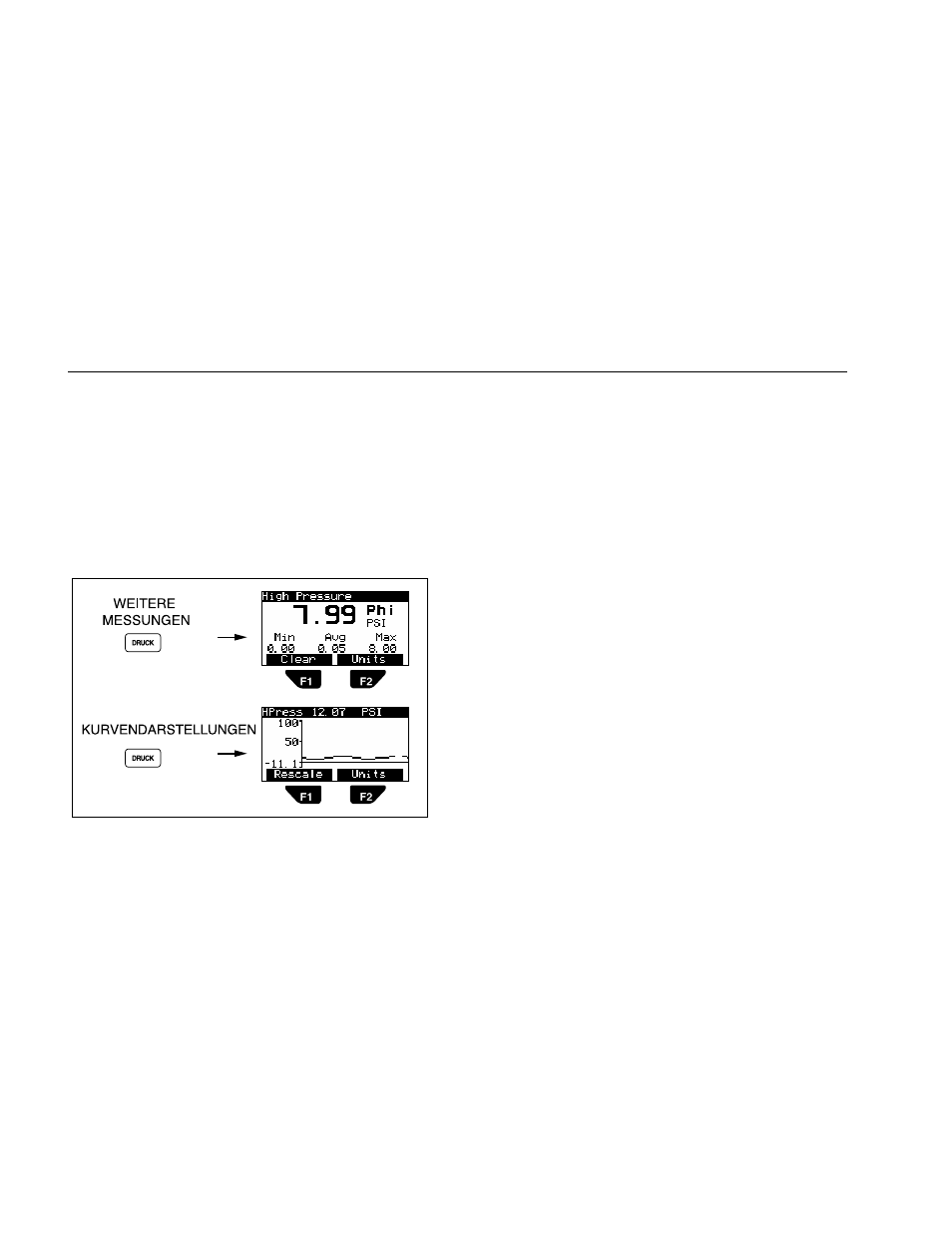

Abbildung 8 zeigt typische Hochdruckbildschirme.
edr04f.eps
Abbildung 8. Hochdruckbildschirme
Prüfen der Ventilatorparameter
Abbildung 9 beiziehen, wenn der Analyzer an einen
Ventilator und eine Testlunge angeschlossen wird.
1.
R drücken und die Bildschirmanweisungen
befolgen.
2.
Am Analyzer den Durchflusssensor für hohen
Durchfluss an den Durchfluss-/Niederdruck-
Anschluss anschließen.
3.
Den Sauerstoffsensor an den oberen Anschluss auf
der rechten Seite des Analyzers anschließen.
4.
Falls verfügbar den wahlfreien Temperatur-/RH-
Sensor an den unteren Anschluss auf der rechten
Seite des Analyzers anschließen.
5.
Unter Verwendung von Teilen des Zubehörkits und
den mit den Sensoren gelieferten Steckverbindern
die Verbindungen zwischen dem Ventilator und der
ACCU LUNG gemäß Abbildung 9 herstellen. Die
folgende Sequenz verwenden: Ventilator Y-
Anschluss
Æ High-Flow-Sensor (blauer Streifen
gegen die ACCU LUNG)
Æ Temperatur-/RH-Sensor
Æ Sauerstoffsensor Æ ACCU LUNG. Alle Sensoren
vertikal ausrichten.
6.
Den Ventilator für ein charakteristisches Atmungs-
muster einstellen. Zum Beispiel 10 BPM bei 7,5 lpm.
7.
Die ACCU LUNG für C20-Compliance (beide
äußeren Federn eingehängt) und Rp50-Widerstand
(positioniert gemäß Abbildung 9) einstellen.
