Fluke Biomedical SPOT Light - Handbuch (Seite 25)

SpO2 Functional Tester
Wartung
13
Entfernen des Akkus
Der Akku lässt sich leicht entfernen und wieder einsetzen. Gehen Sie zum Entfernen des Akkus wie folgt vor:
1. Schieben Sie die Akkuverriegelung wie in Abbildung 7 gezeigt nach unten.
2. Ziehen Sie den Akku aus dem Gerät.
Nach unten
schieben
Herausziehen
gwj023.eps

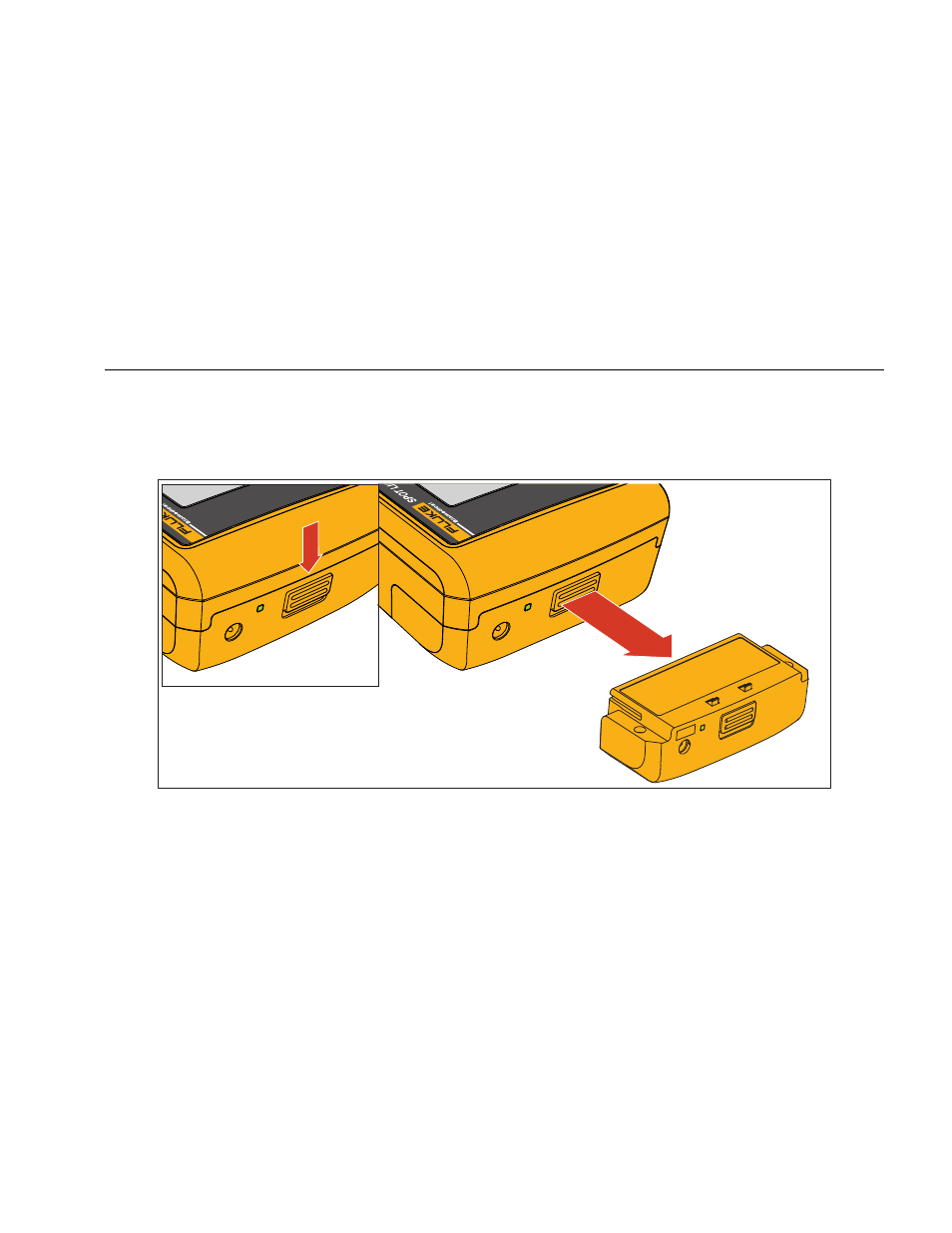

Abbildung 7. Entfernen des Akkus
Richten Sie zum Einsetzen des Akkus in das Gerät den Akku an den Führungen am Gerät aus und schieben Sie ihn in das
Gerät, bis die Verriegelung einrastet.
