Fronius IG TL 3.0 - Handbuch (Seite 46)

44

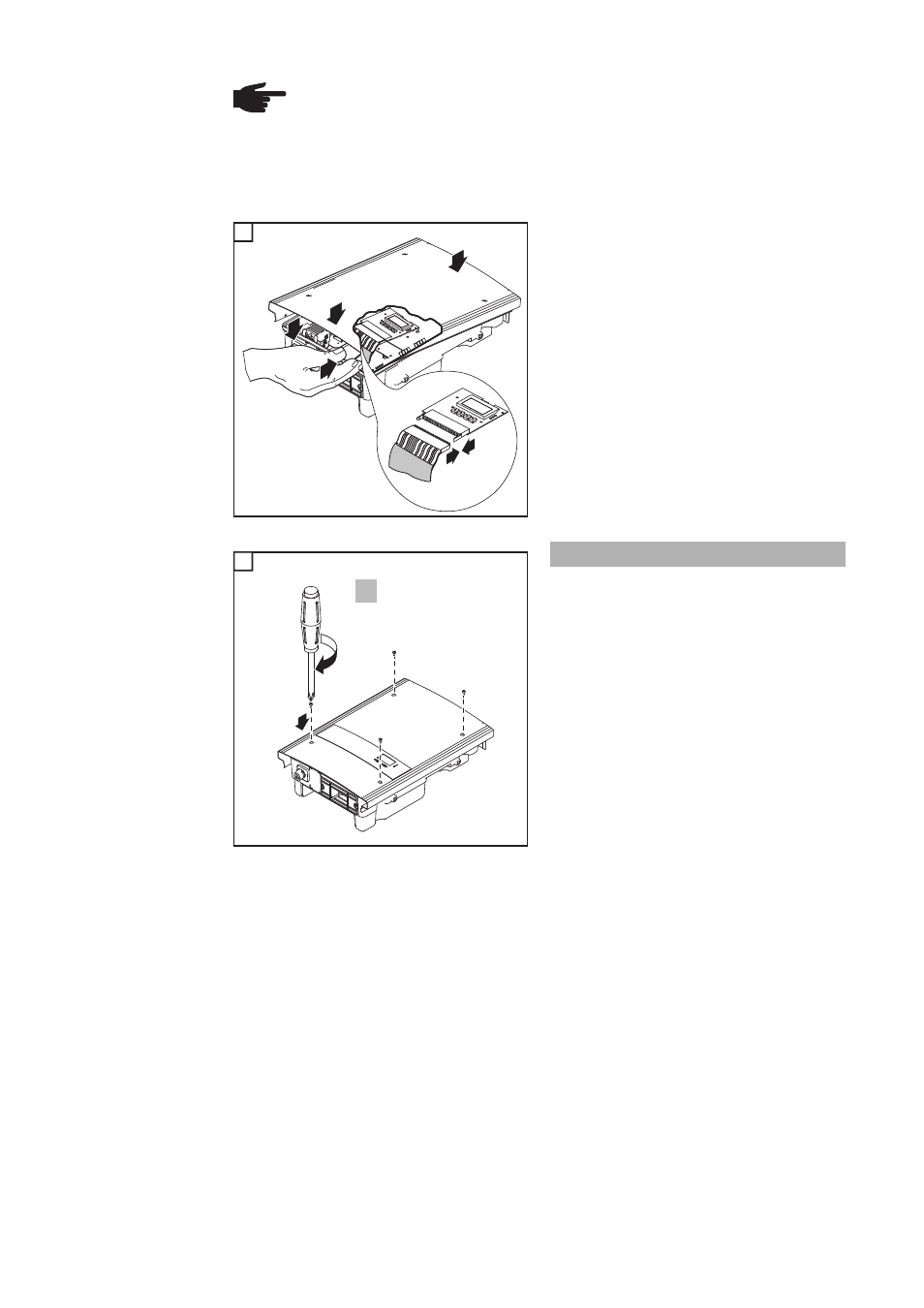

1 - Gehäusedeckel schräg am Leis-
tungsteil ansetzen, sodass an der Un-
terseite des Leistungsteils eine
Öffnung verbleibt
- in die Öffnung hineingreifen
- Flachband-Kabel am Display-Print an-
stecken
HINWEIS!
-
Sicherungen ausschließlich mittels Sicherungsabdeckung und Zange in den
jeweiligen Sicherungshalter einsetzen
- Um ein Herausfallen der Sicherung zu verhindern, Sicherungsabdeckung
nur mit der Öffnung nach oben in den Sicherungshalter einsetzen
- Den Wechselrichter nicht ohne Sicherungsabdeckungen betreiben
2
1
1
4
3
3
5
1 * Anzugsmoment: 2,5 Nm
WICHTIG! Polarität der Solarmodul-Stränge überprüfen!
1
2
*
6
