Fronius IG 300 Benutzerhandbuch
Seite 32
24

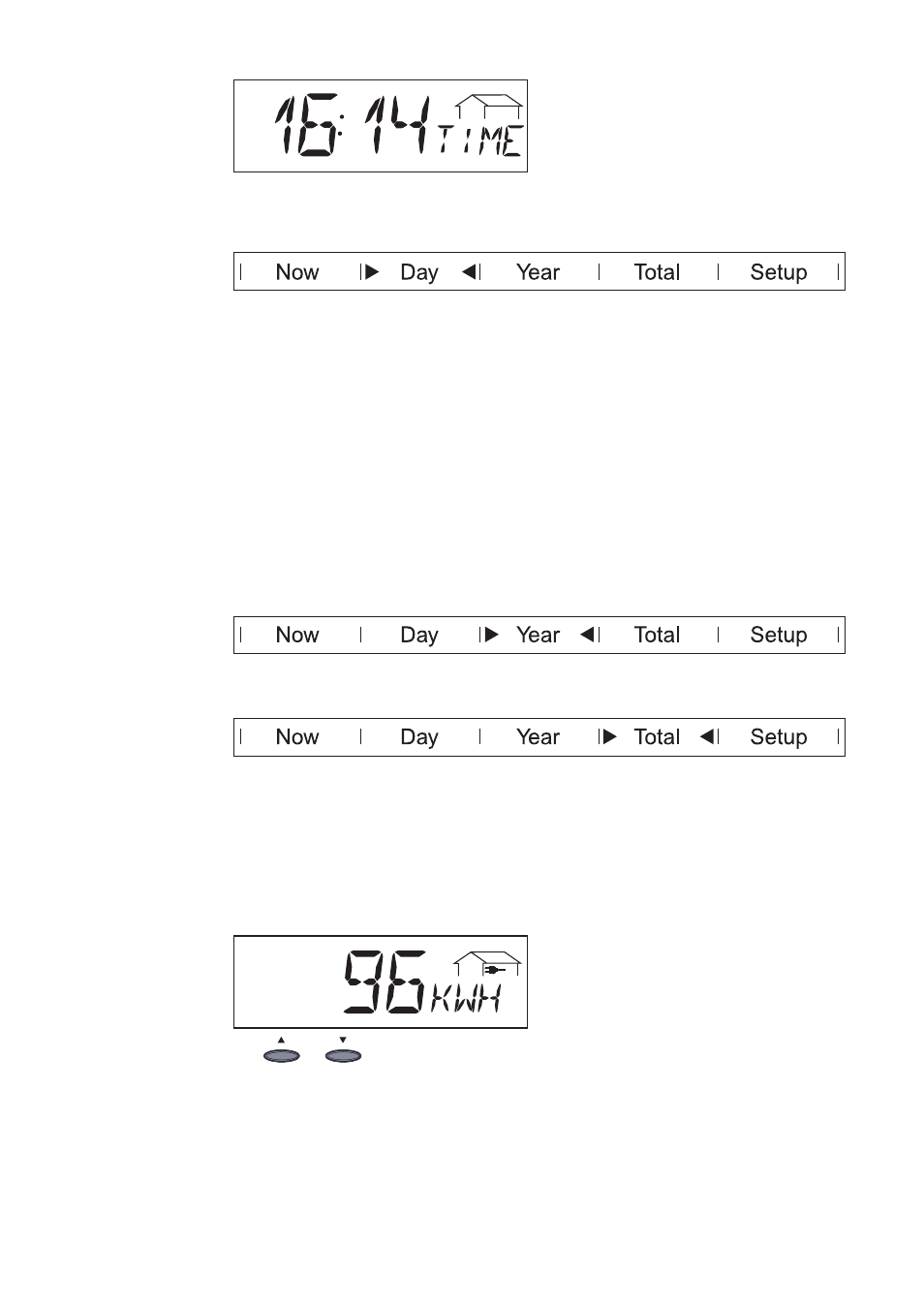

Anzeigemodus
„Day / Year /
Total“
Anzeigemodus „Year“ ... Anzeige von Werten zur Netzeinspeisung im aktuellen Kalen-
derjahr - nur in Verbindung mit Datenlogger
Anzeigemodus „Total“ ... Anzeige von Werten zur Netzeinspeisung seit Erstinbetriebnah-
me des FRONIUS IG.
-
Anzeigemodus „Day“ / „Year“ / „Total“ anwählen (Kapitel „Das Display“)
-
Die erste Anzeigefunktion des gewählten Anzeigemodus erscheint
*
Option - Falls die erforderliche Sensorkarte nicht vorhanden ist, wird der Schriftzug
„N.A.“ angezeigt.
Anzeigemodus „Day“ ... Anzeige von Werten zur Netzeinspeisung am heutigen Tag
Wichtig! Der Einschaltzeitpunkt bedeutet für den FRONIUS IG Tagesbeginn. Wird die
DC-Zuleitung getrennt, sind nach erneutem Hochstarten folgende Werte rückgesetzt:
-
Ertrag (Währung einstellbar)
-
CO
2
-Reduktion (kg)
-
Eingespeiste Leistung maximal (Watt)
-
Netzspannung maximal (Volt)
-
Netzspannung minimal (Volt)
-
Dem Netz entnommene Energie (kWh)
-
Betriebsstunden des FRONIUS IG
Oben angeführter Hinweis gilt nicht bei Verwendung der Option Datenlogger. Steht die
Option Datenlogger zur Verfügung, gelten auch die aufgezählten Anzeigewerte in jedem
Fall für den gesamten Netzeinspeise-Tag.
Eingespeiste Energie ... während
des betrachteten Zeitraumes in das
Netz eingespeiste Energie (kWh /
MWh)
Aufgrund unterschiedlicher Messverfahren kann es zu Abweichungen gegenüber Anzei-
gewerten anderer Messgeräte kommen. Für die Verrechnung der eingespeisten Energie
sind nur die Anzeigewerte des vom Elektrizitätsversorgungs-Unternehmen beigestellten,
geeichten Messgerätes bindend.
-
Zum nächsten Wert gelangen Sie mit Taste (B)
-
Zurückblättern mit Taste (A)
(A)
(B)
*
Uhrzeit (Option Datenlogger) ... wird
die Uhrzeit an einem FRONIUS IG
oder an einer Systemerweiterung
geändert, ändert sich diese an allen
mittels LocalNet verbundenen Gerä-
ten.
Übersicht der
Anzeigewerte
(Fortsetzung)
