Installation – Fronius Signal Card Benutzerhandbuch
Seite 7
5
DE
Übersicht
(Fortsetzung)
(5) Relais
(6) Jumper Servicecode
(7) Jumper Summer
(8) Summer
(9) Zugentlastung für Anschlusskabel
Installation
Beachten Sie für die Installation der Fronius Signal Card die Bedienungs-
anleitung des Wechselrichters, Abschnitt: „Steckkarten einsetzen“
Fronius Signal
Card
Zu berück-
sichtigen
Beim Einsetzen der Fronius Signal Card folgende Punkte berücksichtigen:
-
Die Fronius Signal Cards nur an den Steckplätzen mit den Bezeich-
nungen „Option 1“, „Option 2“ oder „Option 3“ einstecken
-
Keinesfall an einem mit ENS gekennzeichneten Steckplatz einsetzen
Sicherheit
WARNUNG! Gefahr durch Netzspannung und DC-Spannung von
den Solarmodulen. Der Anschlussbereich darf nur durch lizenzier-
te Elektro-Installateure geöffnet werden. Der separate Bereich der
Leistungsteile darf nur durch Fronius geschultes Servicepersonal
im spannungsfreien Zustand geöffnet werden.
HINWEIS! Die Wirksamkeit der Zugentlastung ist nur bei einer
bestimmten Kabelstärke gewährleistet. Fronius empfiehlt die Ver-
wendung einer 3-poligen 0,75 mm² Mantelleitung oder eines Ka-
bels mit vergleichbarer Kabelstärke.

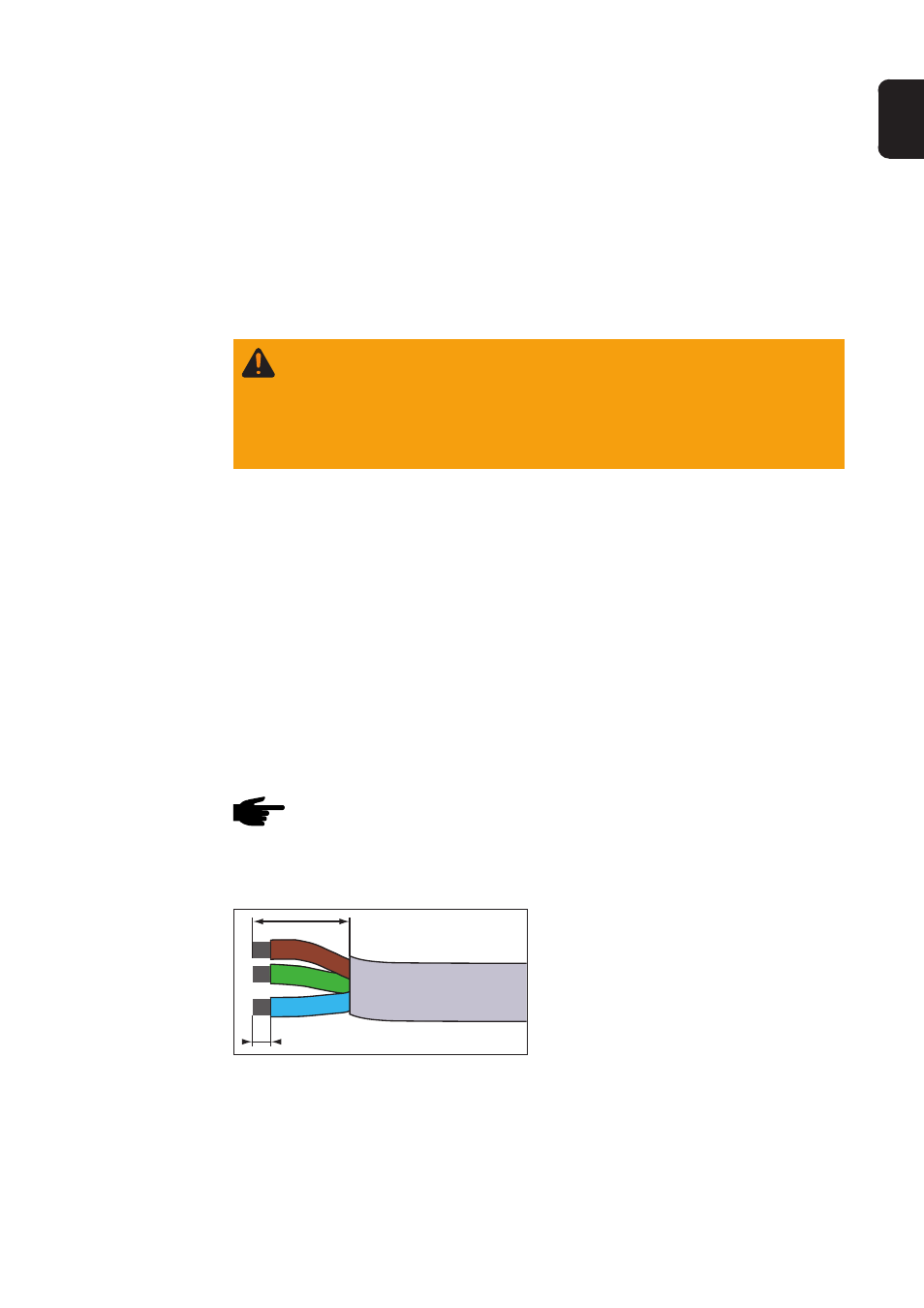

Spezifikation
Anschlusska-
bel
15 mm
5 mm
Anschlusskabel wie folgt abisolieren:
-
15 mm der Mantelleitung ab-
isolieren
-
5 mm der einzelnen Drähte
abisolieren
