14
Hinweise zum DC-Anschluss
Allgemeines über
Solarmodule Für die geeignete Auswahl der Solarmodule und eine möglichst wirtschaftliche Nutzung
des Wechselrichters folgende Punkte beachten:
-
Die Leerlauf-Spannung der Solarmodule nimmt bei konstanter Sonneneinstrahlung
und sinkender Temperatur zu.
- Temperaturkoeffizienten am Datenblatt der Solarmodule beachten
- Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeignete Be-
rechnungsprogramme, wie beispielsweise der Fronius Solar.configurator (erhältlich
unter http://www.fronius.com).

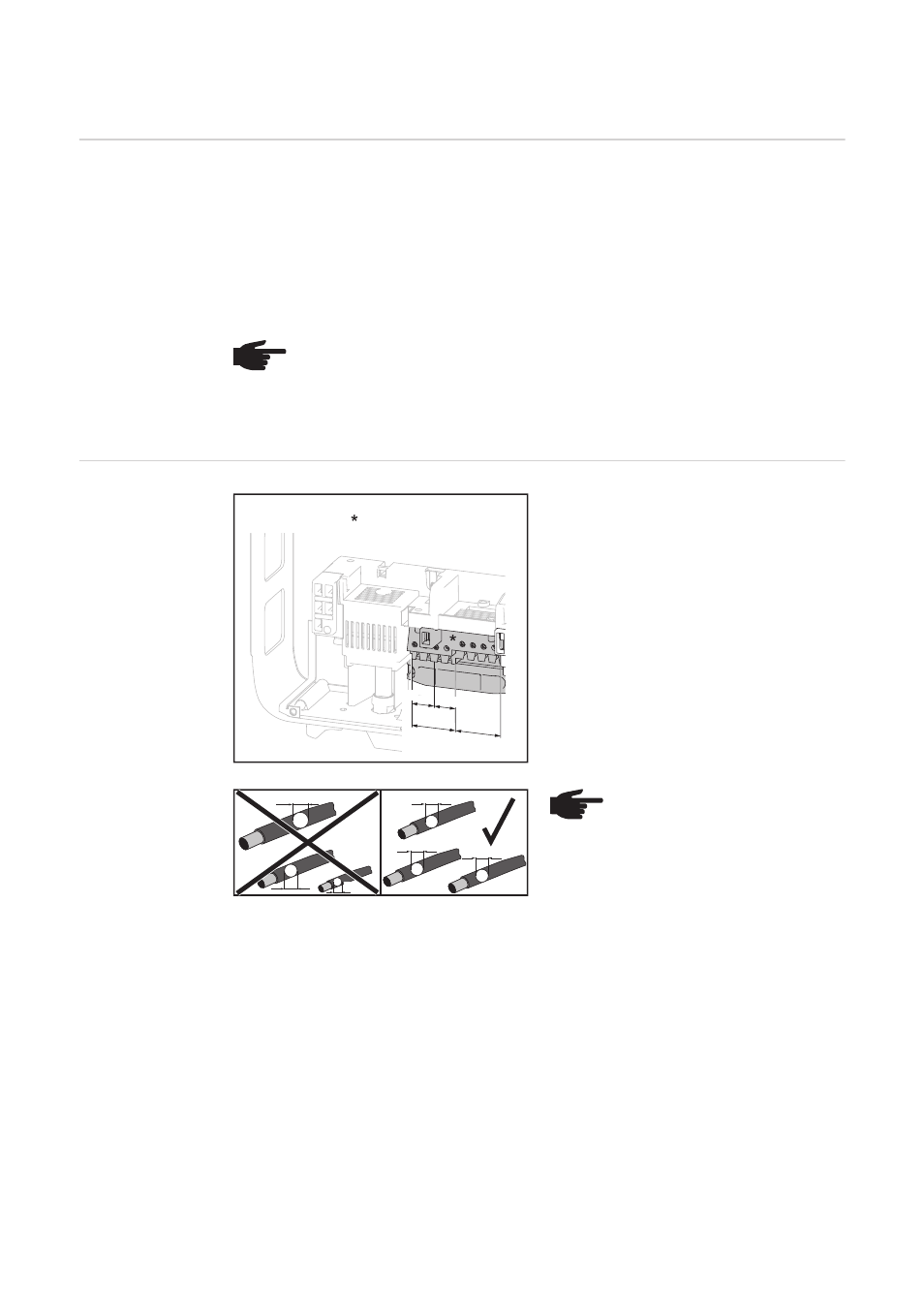

DC Anschluss-
klemmen
max. Kabelquerschnitt pro DC Kabel:
16 mm²
min. Kabelquerschnitt pro DC Kabel:
2,5 mm²
Die DC Kabel können ohne Ader-Endhül-
sen in den DC Anschlussklemmen ange-
schlossen werden.
Bei DC Kabel mit einem Querschnitt von 16 mm² können Ader-Endhülsen je nach Typ der
Ader-Endhülse und der Verpressung nicht oder nur bedingt eingesetzt werden.
HINWEIS! Vor Anschluss der Solarmodule überprüfen, ob der für die Solarmodu-
le aus den Herstellerangaben ermittelte Spannungs-Wert mit der Realität über-
einstimmt.
Sicherheitshinweise und Vorschriften der Solarmodul-Hersteller hinsichtlich So-
larmodul-Erdung beachten.
min. 2,5 mm² - max. 26 mm²
min. 1,5 Nm - max. 1,8 Nm
DC= (+)
DC= (-)
MPPT1
MPPT2
D1
D2
D1
D1
D1
D3
HINWEIS! Um eine effektive Zu-
gentlastung der Solarmodul-
Stränge zu gewährleisten, aus-
schließlich gleich große Kabel-
querschnitte verwenden.
