Fronius Primo (Online) - Handbuch (Seite 19)

17
DE
Multi MPP Tra-
cker - Wechsel-
richter Bei Multi MPP Tracker-Wechselrichtern stehen 2 voneinander unabhängige DC-Eingänge
(MPP Tracker) zur Verfügung. Diese können mit einer unterschiedlichen Modulanzahl be-
schaltet werden.
Pro MPP Tracker sind jeweils 2 Klemmen für DC+ vorhanden. Insgesamt gibt es 4 Klem-
men für DC-.
Anschluss von 2-4 Strängen im Multi MPP Tracker-Betrieb:

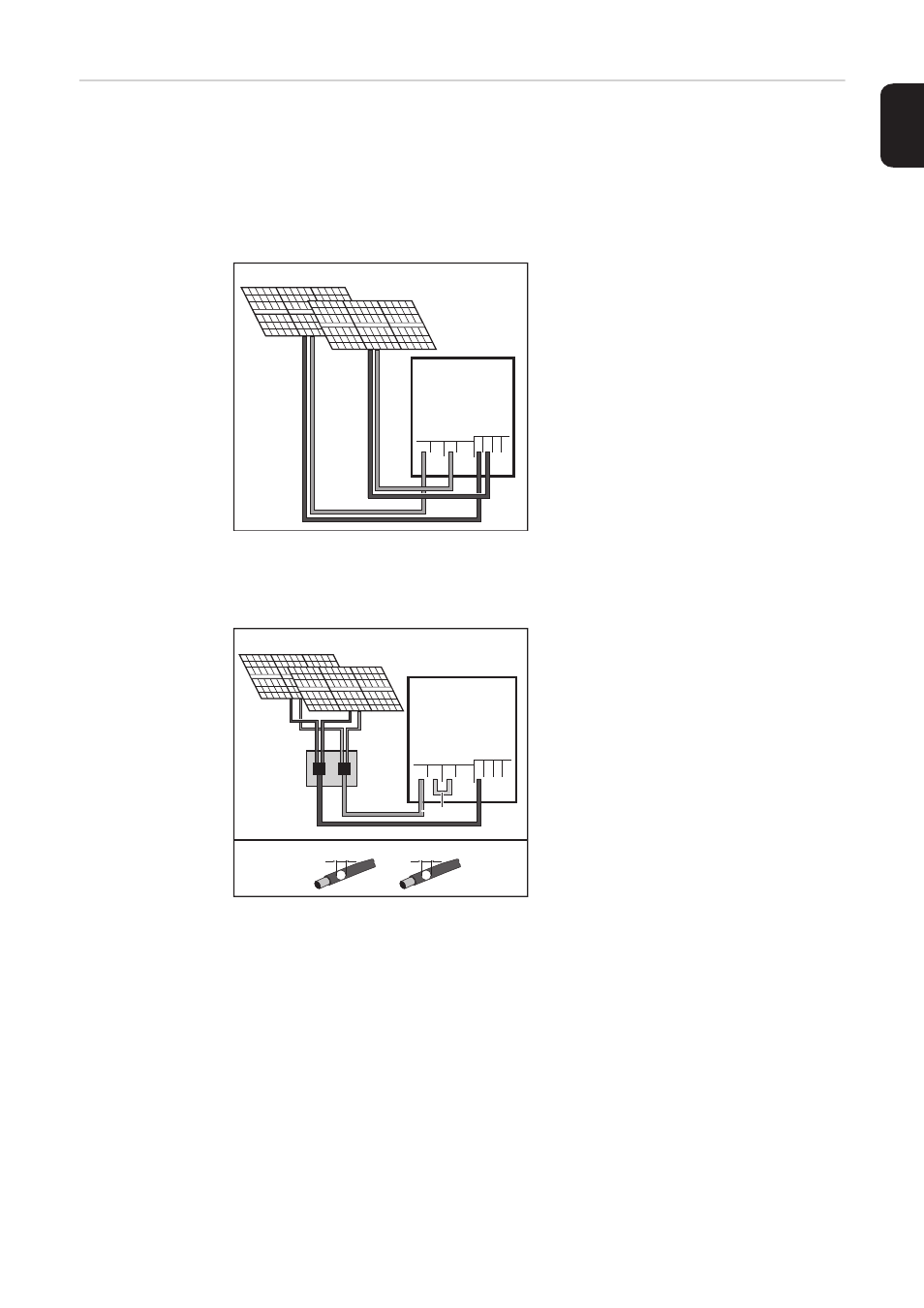

Anschluss von zwei Solarmodul-Feldern an einen Mul-
ti MPP Tracker-Wechselrichter
Die Stränge auf die beiden MPP Tracker-
Eingänge (DC+1/DC+2) aufteilen. Die
Klemmen DC- können beliebig verwendet
werden, da sie intern verbunden sind.
Bei der Erstinbetriebnahme MPP TRA-
CKER 2 auf „ON“ stellen (nachträglich auch
im Basic-Menü möglich).
Single MPP Tracker-Betrieb an einem Multi MPP Tracker-Wechselrichter:
Anschluss von mehreren zusammengeschlossenen
Solarmodul-Feldern mit einer Leitung an einen Multi
MPP Tracker-Wechselrichter
Falls die Stränge mit einer Strang-Sammel-
box verbunden sind und nur mehr eine
Sammelleitung zum Anschluss an den
Wechselrichter verwendet wird, muss der
Anschluss DC+1 (Pin 2) und DC+2 (Pin 1)
gebügelt werden.
Der Kabelquerschnitt der DC Anschlusslei-
tung und der Bügelung muss gleich sein.
Eine Bügelung der DC- Klemme ist nicht
nötig, da diese intern gebügelt sind.
Bei der Erstinbetriebnahme MPP TRA-
CKER 2 auf „OFF“ stellen (nachträglich
auch im Basic-Menü möglich).
Wird der Multi MPP Tracker-Wechselrichter
im Single MPP Tracker-Modus betrieben,
werden die Ströme der angeschlossenen
DC-Leitungen gleichmäßig auf beide Ein-
gänge aufgeteilt.
DC-2
DC-
DC-1
max. 18 A
per MPPT
PV 1
PV 2
1 2
1 2
3 4
1 2
DC+1 DC+2
DC+1
DC+2
PV 1
PV 2
1
DC+1
DC-1
DC+2
DC-
1
1 2 3 4
2 2
D1 D1
=
*
*
DC+1
max. 36 A to
a single
DC terminal
