14

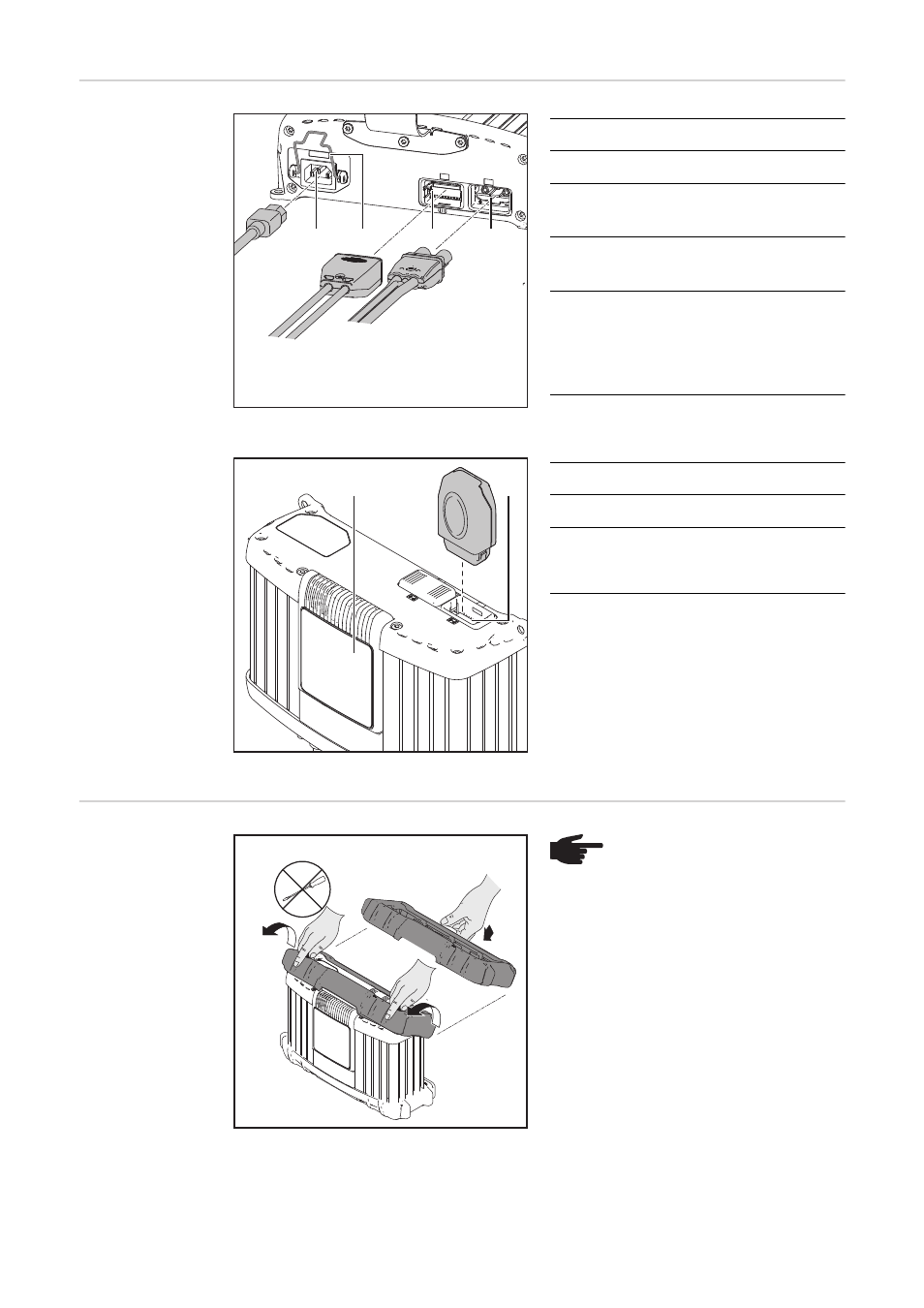

Anschlüsse
Gehäuse-Unterseite
Nr.
Funktion
(1)
AC Input - Netzbuchse
(2)
Netzkabel-Sicherungsbügel
montieren
(3)
Anschluss P2 - I/O-Port
für Optionen am I/O-Port
(4)
Anschluss P1 - Buchse Ladeka-
bel
zusätzlich auch für Optionen exter-
ner Stop, temperaturgeführtes La-
den
Gehäuse-Oberseite
Nr.
Funktion
(5)
Display
(6)
Anschluss P4 - Multiport
zum Anschließen von Statuslampe,
USB-Dongle
Option Kanten-
schutz
(1)
(3)
(4)
(2)
(5)
(6)
1
2
2
HINWEIS! Die Demontage des
Kantenschutzes erfolgt in umge-
kehrter Reihenfolge der Montage.
