16
Montage
Bei Montage des Ladegeräts an einem festen Untergrund, verwenden Sie die in der Ver-
packung integrierte Bohrschablone.
Bei Einbau des Ladegeräts in einen Schaltschrank (oder ähnlichen abgeschlossenen Räu-
men) durch Zwangsbelüftung für eine ausreichende Wärmeabfuhr sorgen. Der Rundum-
abstand um das Gerät muss 10 cm (3.94 in.) betragen.

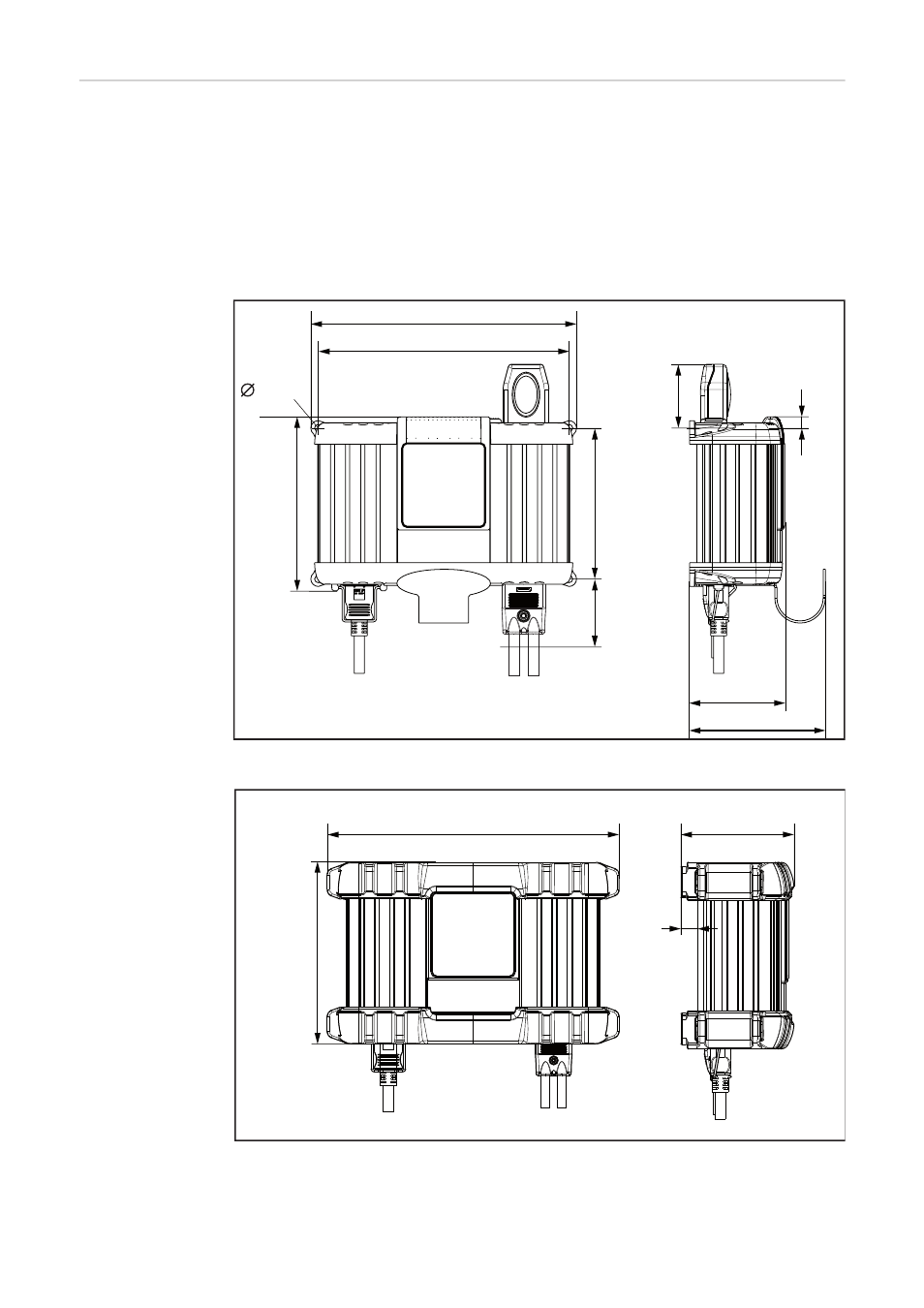

Um auch die Zugänglichkeit der Stecker zu gewährleisten, ergibt sich folgender Platzbe-
darf - Abmessungen in mm (in.):
* Freiraum für Montage / Demontage
Platzbedarf mit Kantenschutz (* Freiraum für Montage / Demontage)
247 (9.72)
88 (3.46)
126 (4.97)
140 (5.51)
60 +20*
(2.36 + .79*)
70 + 20*
(2.76 + .79)
11
+
5
*
(.43 + .2*)
162 (6.38)
233 (9.17)
6,5 (.26)
100 (3.94)
15,5 (.61)
168
(6.61)
270 (10.63)
