Fusion MS-DA51600 - Handbuch (Seite 3)

4 5

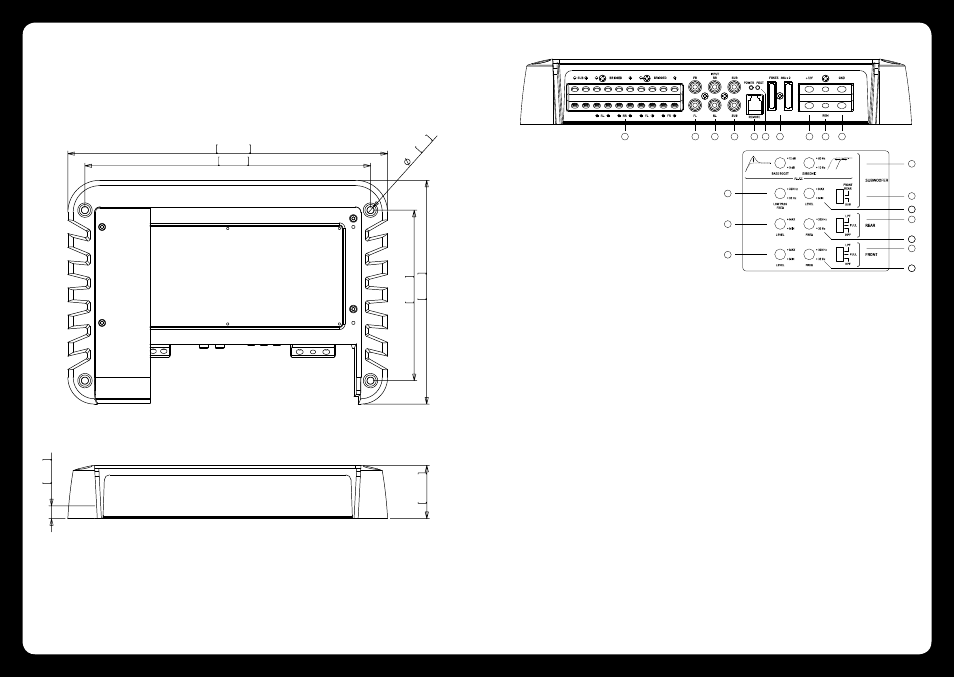

ABMESSUNGEN DES VERSTÄRKERS
Falls nicht anderweitig angegeben, sind alle Maße in Millimeter (mm) angegeben.
BESCHREIBUNG DER BEDIENELEMENTE
1 2 3 4 5 6 7 8 9 10
11
12
13
20
18
16 16
19
17
15
14
1. LAUTSPRECHERAUSGANG:
Verbinden Sie Ihre Lautsprecher mit diesen Klemmen.
2. VORDERER CINCH-EINGANG:
Verbinden Sie diese Cinch-Anschlüsse mit dem Low-Le-
vel-Ausgang an der Vorderseite des Hauptgeräts.
3. HINTERER CINCH-EINGANG:
Verbinden Sie diese Cinch-Anschlüsse mit dem Low-Le-
vel-Ausgang an der Rückseite des Hauptgeräts.
4. SUBWOOFER-CINCH-EINGANG:
Verbinden Sie diese Cinch-Anschlüsse mit dem Subwoo-
fer-Low-Level-Ausgang des Hauptgeräts.
5. SUBWOOFER-FERNBEDIENUNG-PEGELSTEUERUNG-ANSCHLUSS:
Verbinden Sie die optionale (im Lieferumfang eingeschlosse-
ne) Fernbedienungssteuerung mit dieser Buchse.
6. BETRIEBS- UND STATUS-LEDS:
Diese LED leuchtet grün, wenn der Verstärker richtig ange-
schlossen wurde und rot, falls Fehler vorhanden sind.
7. SICHERUNGEN:
Bitte achten Sie darauf, dass der richtige Sicherungstyp instal-
liert wird. Für MS-DA51600 2 x 40 A Sicherungen.
8. +12-V-ANSCHLUSS:
Verbinden Sie diesen Anschluss direkt mit dem Pluspol (+)
der Batterie des Boots über ein Stromkabel mit einem Draht-
durchmesser von 4 AWG, mit einer zwischengeschalteten Si-
cherung oder einem Schutzschalter am Batterieende. HINWEIS:
Dies ist das letzte Kabel, das bei der Installation anzuschließen
ist. Ein Nichtbeachten könnte zu Beschädigungen führen.
9. ANSCHLUSS DER FERNEINSCHALTUNG:
Dieser Anschluss dient zum An- und Ausschalten des Verstär-
kers. Der Ferneinschalteingang erfordert eine positive Schal-
tung (+12 V) zum Einschalten des Verstärkers. Dieser befindet
sich normalerweise auf der Rückseite des Hauptgeräts in
Form eines Ferneinschaltausgangs.
10. MASSEVERBINDUNG:
Verbinden Sie diesen Anschluss direkt mit dem Erdungssys-
tem des Boots über ein Stromkabel mit einem Drahtdurch-
messer von 4 AWG. HINWEIS: Dies ist das erste Kabel, das bei
der Installation anzuschließen ist.
11. SUBWOOFER LP FILTERFREQUENZ:
Damit wird die Trennfrequenz für den Tiefpassfilter der Sub-
woofer-Kanäle zwischen 32 Hz und 320 Hz eingestellt.
12. HINTERER PEGEL:
Damit kann der Pegel des hinteren Eingangssignals ange-
passt werden. Verwenden Sie diesen Regler, um das Hauptge-
rät direkt an den Verstärker anzupassen. Um diese Steuerung
richtig einzustellen, stellen Sie den Verstärkerpegel auf MIN
und das Hauptgerät auf 3/4 der Lautstärke bei einem Bass-
und Höhenpegel von null. Drehen Sie dann diesen Regler für
den Verstärkerpegel langsam in Richtung MAX. HINWEIS: Wenn
der Klang verzerrt wird, reduzieren Sie diese Steuerung.
13. VORDERER PEGEL:
Damit kann der Pegel des vorderen Eingangssignals ange-
passt werden. Verwenden Sie diesen Regler, um das Hauptge-
rät direkt an den Verstärker anzupassen. Um diese Steuerung
richtig einzustellen, stellen Sie den Verstärkerpegel auf MIN
und das Hauptgerät auf 3/4 der Lautstärke bei einem Bass-
und Höhenpegel von null. Drehen Sie dann diesen Regler
für den Verstärkerpegel in Richtung MAX. HINWEIS: Wenn der
Klang verzerrt wird, reduzieren Sie diese Steuerung.
14. FUSION LOW FREQUENCY CONTROL:
Die FUSION Low Frequency Control (F.L.F.C.) ist eine zweipha-
sige Steuerschnittstelle. Die Kombination eines Subsonic-Fil-
ters mit einer Bassverstärkung ermöglicht ein präzises
Einstellen des Audiosignals für Ihre/n Subwoofer. Der Subso-
nic-Filter ist im Wesentlichen eine Hochpass-Frequenztren-
nung, welche das Frequenzsignal von 10 Hz bis 80 Hz trennt.
Das Signal beinhaltet häufig keine Musik und seine Entfernung
verbessert die Subwoofer-Steuerung. Die Bassverstärkung ist
eine variable Steuerung zur Erhöhung des Pegels bei 45 Hz
von 0 bis +12 dB Verstärkung. Stellen Sie diese Steuerungen
mit höchster Sorgfalt ein.
15. SUBWOOFER-AUDIOQUELLE:
Über diesen Schalter wird die Audioquelle für den Sub-
woofer-Kanal ausgewählt. Das Audiosignal kann über die
SUB-Cinch-Eingangsanschlüsse oder über die VORDEREN
und HINTEREN Cinch-Eingangsanschlüsse bezogen werden.
16. SUBWOOFER-PEGEL:
Damit kann der Pegel des Subwoofer-Eingangssignals ange-
passt werden. Verwenden Sie diesen Regler, um das Hauptge-
rät direkt an den Verstärker anzupassen. Um diese Steuerung
richtig einzustellen, stellen Sie den Verstärkerpegel auf MIN
und das Hauptgerät auf 3/4 der Lautstärke bei einem Bass-
und Höhenpegel von null. Drehen Sie dann diesen Regler
für den Verstärkerpegel in Richtung MAX. HINWEIS: Wenn der
Klang verzerrt wird, reduzieren Sie diese Steuerung.
17. HINTERE FILTERFREQUENZ:
Damit wird die Trennfrequenz für den hinteren Filter zwischen
32 Hz und 320 Hz eingestellt. HINWEIS: Ein Nichtbeachten könn-
te zur Beschädigung der Lautsprecher führen.
18. AUSWAHL HINTERER FILTER:
Über diesen Schalter wird der Filtertyp ausgewählt, der für
das hintere Audiosignal verwendet wird. Es kann entweder
Hoch-, Tiefpass oder Vollbereich ausgewählt werden. Der
Tiefpassfilter dient zum Herausfiltern aller mittleren bis ho-
hen Frequenzen, die nur ein Vollbereichs-Lautsprecher wie-
dergeben sollte. Der Hochpassfilter dient zum Herausfiltern
aller tiefen Bassfrequenzen, die nur ein Subwoofer wiederge-
ben sollte. Über einen Vollbereichs-Lautsprecher können alle
Frequenzen wiedergegeben werden.
19. AUSWAHL VORDERER FILTER:
Über diesen Schalter wird der Filtertyp ausgewählt, der für
das vordere Audiosignal verwendet wird. Es kann entweder
Hoch-, Tiefpass oder Vollbereich ausgewählt werden. Der
Tiefpassfilter dient zum Herausfiltern aller mittleren bis ho-
hen Frequenzen, die nur ein Vollbereichs-Lautsprecher wie-
dergeben sollte. Der Hochpassfilter dient zum Herausfiltern
aller tiefen Bassfrequenzen, die nur ein Subwoofer wiederge-
ben sollte. Über einen Vollbereichs-Lautsprecher können alle
Frequenzen wiedergegeben werden.
20. VORDERE FILTERFREQUENZ:
Damit wird die Trennfrequenz für den vorderen Filter zwischen
32 Hz und 320 Hz eingestellt. HINWEIS: Ein Nichtbeachten könn-
te zur Beschädigung der Lautsprecher führen.
300 11-13/16"
268 10-9/16"
210
8-9/32"
160
6-5/16"
6.5
1/4"
50
1-31/32"
12
15/32"
