7
Anschließen des MS-NRX200i an die Stereoanlage MS-RA205

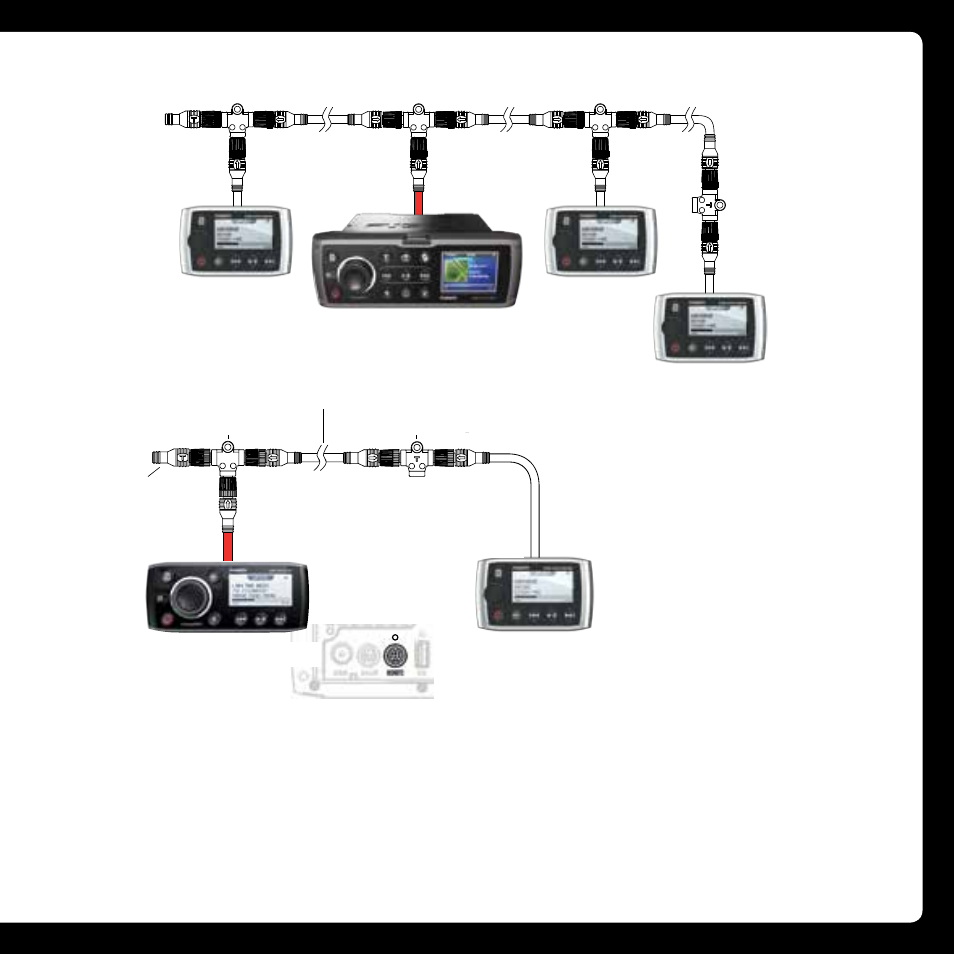

Beispiel einer Installation mit mehreren (3) Fernbedienungen
HINWEIS: Die
mitgelieferten
Terminatoren müssen,
wie gezeigt, an die Enden
des Netzwerks gesteckt
werden. Ein Versäumnis
diesbezüglich hat
Auswirkungen auf den
Betrieb.
INSTALLATIONSMÖGLICHKEIT 2: ANSCHLIESSEN
AN EIN VORHANDENES NMEA 2000-NETZWERK
Die Kabelfernbedienungen MS-NRX200i von FUSION können über ein vorhandenes NMEA
2000-Netzwerk betrieben werden, ohne dass sie dabei direkt mit der Stereoanlage verbunden werden
müssen. Im Lieferumfang des MS-NRX200i sind alle notwendigen Kabel und Verbindungsstücke für den
Anschluss der Fernbedienung an ein vorhandenes NMEA 2000-Netzwerk enthalten.
Wichtiger Hinweis: NMEA 2000-Verbindungskabel für die Stereoanlagen von FUSION werden nicht
mitgeliefert. Diese Verbindungskabel können als optionales Zubehör von FUSION bezogen werden.
STROMVERSORGUNG ÜBER FUSION
nur Fusion-Netzwerk
Verbindungskabel mit Stromversorgung
MS-RA205 (rot)
Teilenr. CAB000862
Mit Stereoanlage mitgeliefert
GEHÄUSERÜCKSEITE - FERNBEDIENUNGSANSCHLUSS
FUSION MS-NRX200i
FUSION MARINE STEREOANLAGE
NMEA 2000
ZENTRALVERBINDUNGSKABEL - 6 m
NMEA 2000
INLINE-TERMINATOR
NMEA 2000
T-STÜCK
NMEA 2000
TERMINATOR (BUCHSE)
NMEA 2000
TERMINATOR AM
NETZWERKENDE
NMEA 2000
TERMINATOR AM
NETZWERKENDE
