Fusion ™ MS-UD/AV650/750 –
Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Wenn Sie die Warnungen und Vorsichtshinweise nicht
beachten, könnte es zu Personenschäden, Schäden am Schiff
oder zu einer schlechten Leistung des Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Produkt beiliegt.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie
die Stromversorgung des Boots getrennt haben.
Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher,
dass es ordnungsgemäß geerdet ist. Folgen Sie dazu den
Anweisungen in der Anleitung.
ACHTUNG
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Fusion.
Lieferumfang
• Zwei Montageplatten
• Montagesatz
◦ Vier selbstschneidende 4,2-mm-Schrauben (Größe 8)
◦ Vier M4-Metallgewindeschrauben
• Kabelbäume für Stromversorgung und Lautsprecher
• RCA-Splitter
• Micro-USB-auf-USB-Kabel (nur UD-Modelle)
• Lightning
™ Stecker-auf-USB-Kabel (nur UD-Modelle)
• Apple ® 30-Pin-auf-USB-Kabel (nur UD-Modelle)
• Fernbedienung (nur AV-Modelle)
• Zwei AAA-Batterien (nur AV-Modelle)
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher
• Elektrische Bohrmaschine
• Bohrer (die Größe variiert je nach Material der Oberfläche
und den verwendeten Schrauben)
• Multifunktionswerkzeug oder Stichsäge
• Seewassertaugliches Dichtungsmittel (optional)
Hinweise zur Montage
• Das Radio muss an einem Ort montiert werden, an dem
genug Freiraum für die geöffnete Tür des Radios vorhanden
ist (siehe Schablone).
• Das Radio muss an einem Ort mit einer guten Luftzirkulation
an der Rückseite des Radios montiert werden, um einen
Wärmeabzug zu ermöglichen.

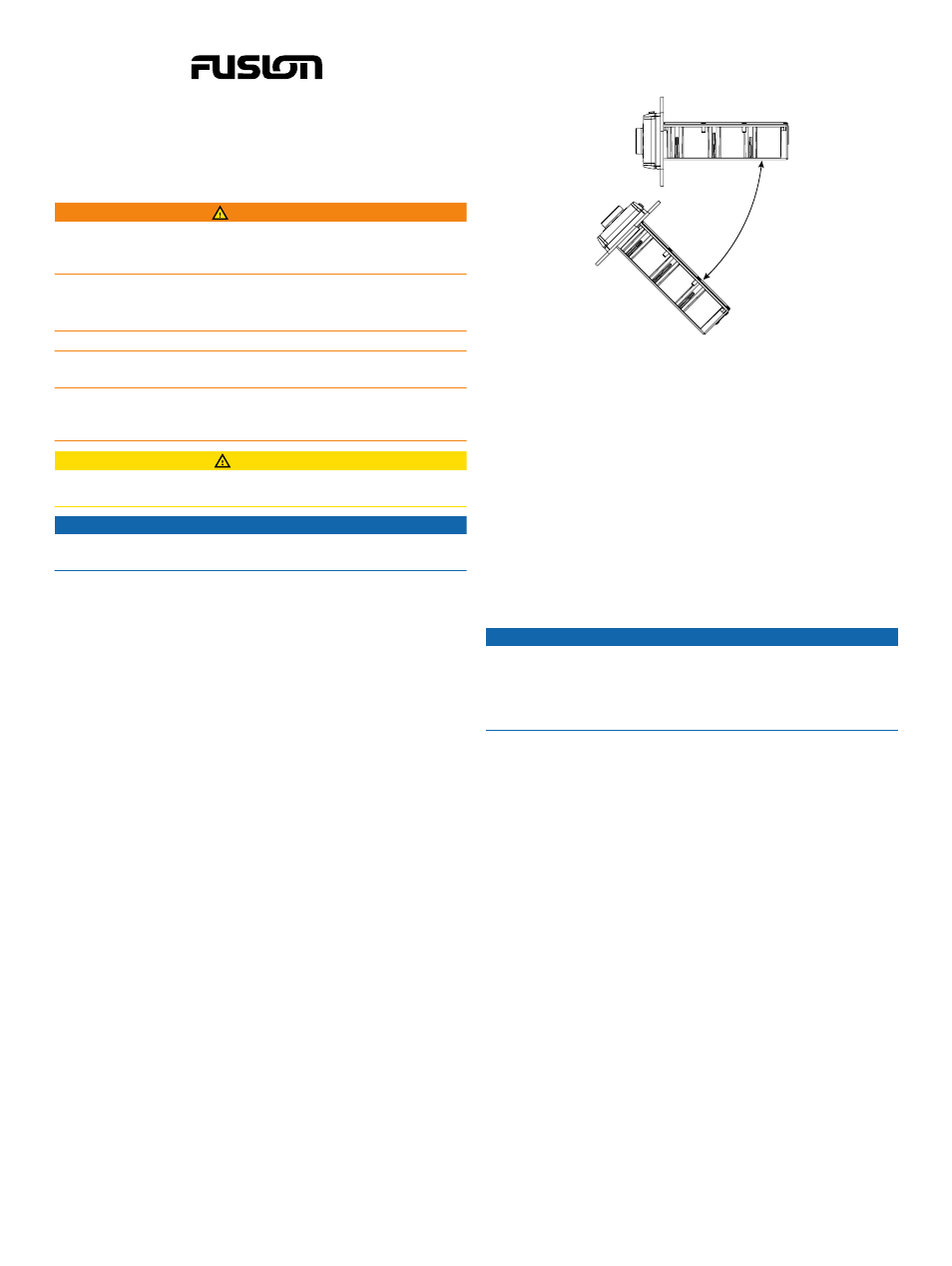

• Das Radio muss in einem Winkel von bis zu 45° zur
Horizontalebene montiert werden.
• Das Kabel sollte eine Tropfschleife haben, damit Wasser
vom Kabel abtropfen kann und Schäden am Radio
vermieden werden können.
• Wenn Sie das Radio an der Außenseite des Schiffs
montieren möchten, muss es an einem Ort ausreichend
oberhalb der Wasserlinie montiert werden, an dem es sich
nicht unter Wasser befindet.
• Wenn Sie das Radio an der Außenseite des Schiffs
montieren möchten, sollte es an einem Ort montiert werden,
an dem es nicht durch Docks, Pfeiler oder andere Teile
beschädigt wird.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss der Abstand zwischen dem Radio und einem
Kompass mindestens 15 cm (5.9 in.) betragen.
Montieren des Radios
HINWEIS
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Radios vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Radios
nach der Montage beeinträchtigt sein.
Wählen Sie vor der Montage des Radios einen Montageort aus.
Folgen Sie dazu den oben angegebenen Richtlinien.
1 Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie an den gewählten Montageort passt.
2 Befestigen Sie die Schablone am gewählten Ort.
3 Bringen Sie mit einem für die Montagefläche geeigneten
Bohrer das Loch in der Ecke der gestrichelten Linie auf der
Schablone an, um die Montagefläche für das Schneiden
vorzubereiten.
4 Schneiden Sie mit einer Stichsäge oder einem
Multifunktionswerkzeug die Montagefläche entlang der
Innenseite der gestrichelten Schablonenlinie aus.
5 Entfernen Sie bei Bedarf den Sonnenschutz vom Radio.
6 Setzen Sie das Radio in den Ausschnitt ein, um den Sitz zu
testen.
7 Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
8 Wenn das Radio ordnungsgemäß im Ausschnitt sitzt,
vergewissern Sie sich, dass die Montagelöcher am Radio auf
die Vorbohrungen der Schablone ausgerichtet sind.
9 Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Vorbohrungen.
10 Bringen Sie mit einem für die Montagefläche und den
Schraubentyp geeigneten Bohrer die Vorbohrungen an.
11 Entfernen Sie die Schablone von der Montagefläche.
