Installation
3 · G&D HK-Controller 20
Installation
Das Add-On HK-Controller 20 wird zwischen der Tastatur und einem kompatiblen
G&D-Gerät installiert.
Schließen Sie das kompatible G&D-Gerät, die Tastatur und die Stromversorgung
an die unten aufgeführten Schnittstellen des Gerätes an.

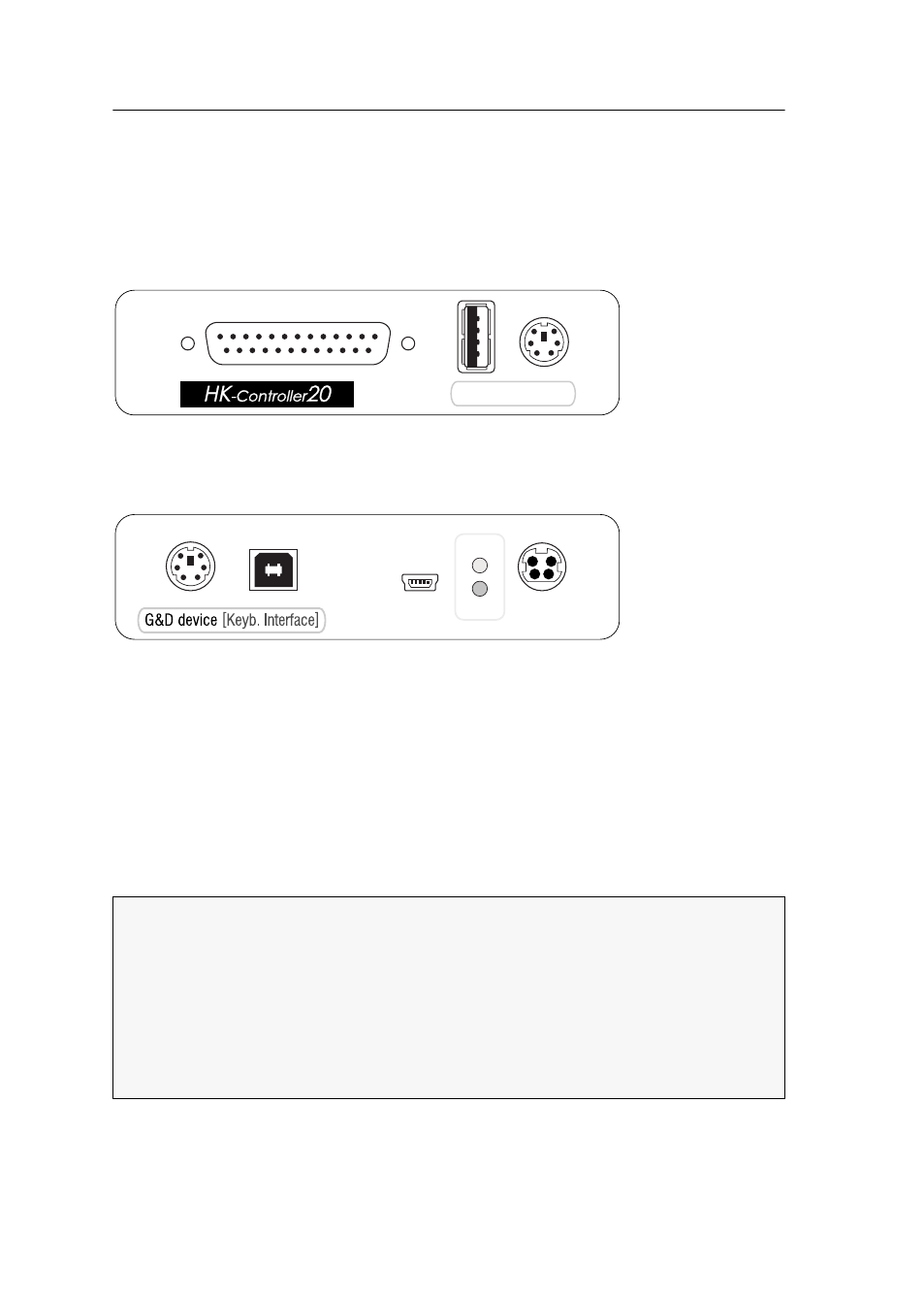

Control Panel: Schließen Sie den D-Sub25-Stecker des fertig montierten Panels an.
Keyboard: Schließen Sie den Tastaturstecker an die USB- bzw. PS/2-Schnittstelle an.
G&D device: Verbinden Sie das mitgelieferte PS/2- oder USB-Anschlusskabel mit
dieser Schnittstelle und der PS/2- bzw. USB-Tastatur-Schnittstelle des kompatiblen
G&D-Gerätes.
Service: Diese Buchse wird zur Bedienung des Setup-Menüs (s. Seite 5 ff.) und zur
Aktualisierung der Firmware verwendet. Im laufenden Betrieb ist hier üblicherweise
kein Kabel eingesteckt.
Power: Stecken Sie das Anschlusskabel des Netzteils in diese Schnittstelle. Verbin-
den Sie anschließend das Stromversorgungskabel mit dem Netzteil und einer Netz-
steckdose.
TIPP: Alternativ zur Verwendung des Netzteils kann das Gerät über die PS/2-
und/oder die USB-Schnittstelle(n) mit Strom versorgt werden.
Verbinden Sie hierzu eine oder beide
G&D device -Schnittstelle(n) mit dem kompa-
tiblen G&D-Gerät.
Bei Verwendung hochwertiger Kabel sind Längen bis zu drei Metern möglich. Im
Falle einer instabilen Stromversorgung via PS/2- und/oder USB-Kabel blinkt die
Power-LED. Schließen Sie in diesem Fall das mitgelieferte Tischnetzteil an das
Gerät an.
