Installation manual / Montageanleitung
ODU2 — MTP plug n‘ play version
Created by: FO R&D
www.hubersuhner.com
3
DOC-0000383900 B
uncontrolled copy
III.

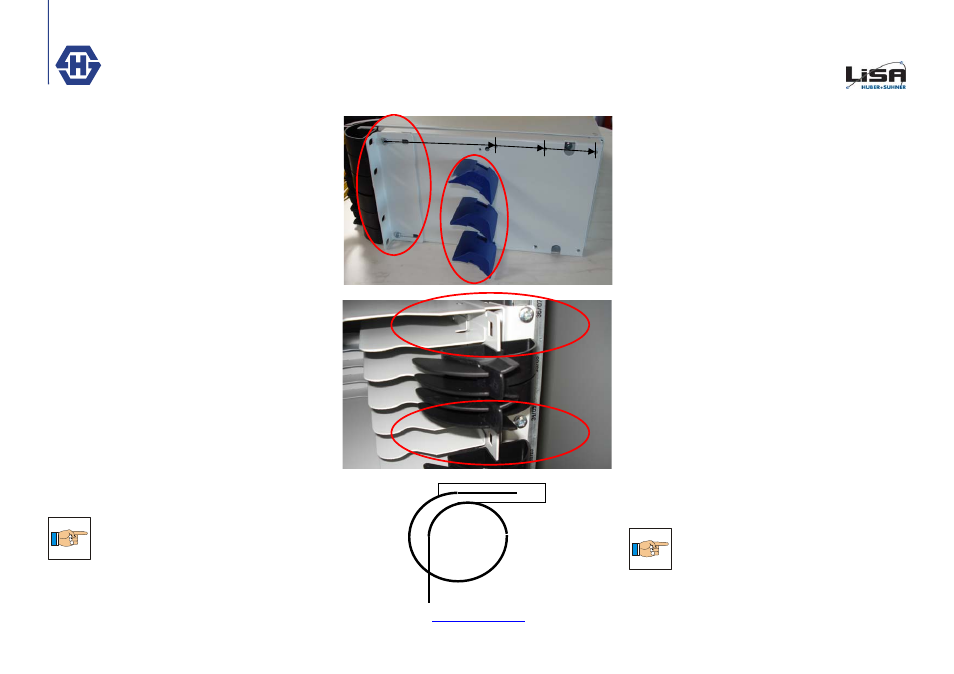

Mount an ODU2 into a rack
Attach the holder (A) in the correct position.
When mounted at position 2 or 3 it is not possible to
mount the blue mandrels
(B)
again.
III.
Montiere einen Baugruppenträger
(ODU2) in einen Schrank
Befestige den Baugrupenträger-Halter (A) an der richti-
gen Position.
Bei Montage an Pos. 2 oder 3 können die blauen Man-
drels (B) nicht mehr montiert werden.
A
2
3
4
B
Fix the over length of the cable to the rack and ODU2.
Tip
A service loop behind the ODU2 is recommended.
Measure the required length of it within the rack.
Befestige die Überlänge des Kabels an den Schrank
und an die ODU2.
Hinweis
Eine Überlängenschlaufe hinter der ODU ist empfohlen.
Messe die benötigte Länge für sie innerhalb vom
Schrank.
Remove the black mandrels on the fixing position.
Mount the ODU2 into the rack.
Mount the black mandrels back to its position .
Entferne die für die Befestigung störenden schwarzen
Mandrels.
Befestige den Baugrupenträger (ODU2) in den
Schrank.
Montiere die schwarzen Mandrels wieder.
