- 05 -
10
140
224
140

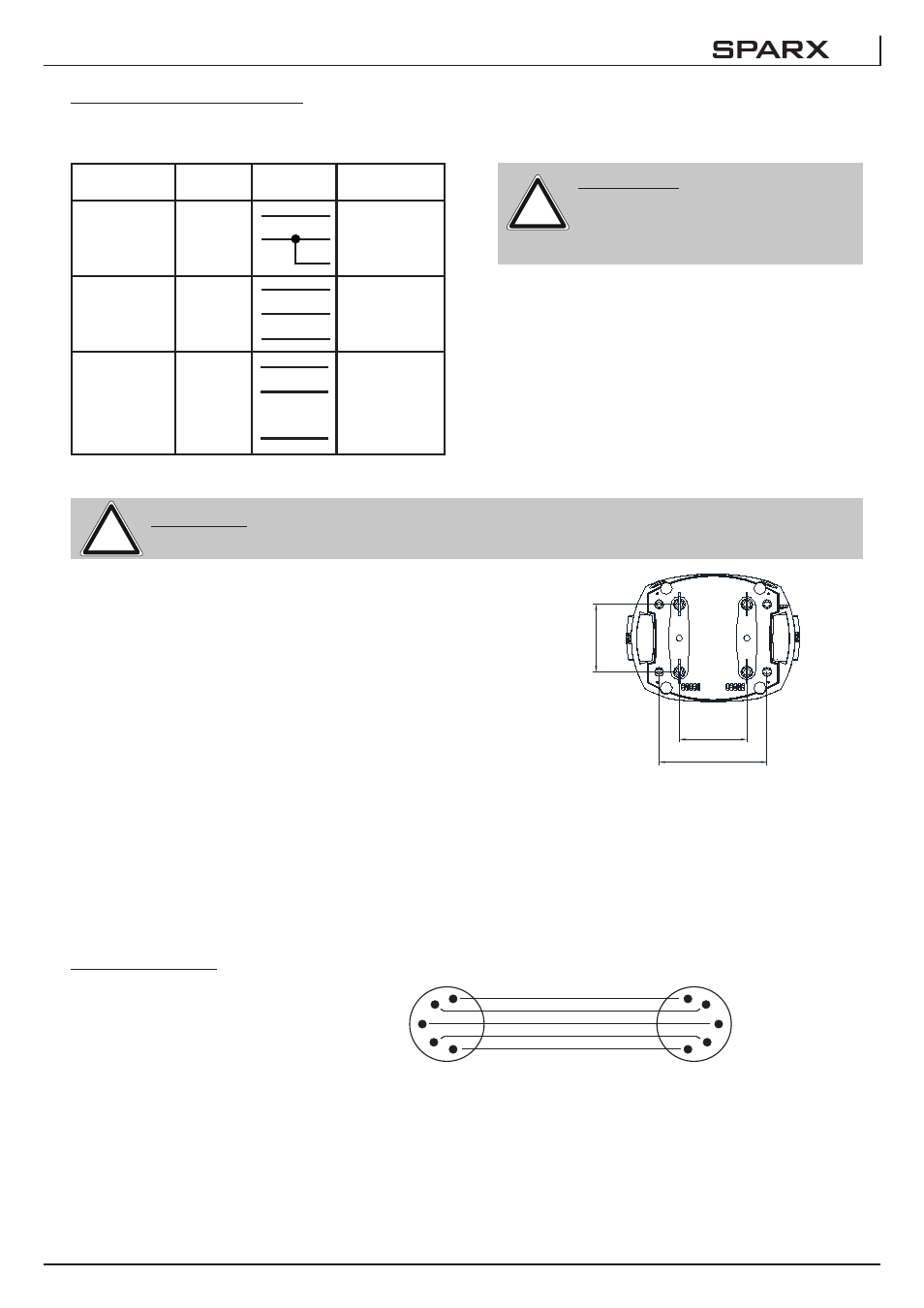

Anschluß außerhalb der EU:
Weltweit gibt es unterschiedliche ortsbezogene Netzausführungen. Der Sparx10 darf nur an fol-
genden Stromnetzen betrieben werden:
Netz Sparx10
2 Leiter,
1 Phase L
N L
N
PE
3 Leiter,
1 Phase L
N
L L
PE
N
4 Leiter,
3 Phasen L
1
L
2
L
3
N
L
N
PE
ACHTUNG:
Der Sparx10 darf in Kanada nur
im 2 Leiter, 1 Phasen Netz maxi-
mal mit 120V betrieben werden!
!
3.2 Montage der Geräte
ACHTUNG: Mindestens 1,0 m Abstand zu brennbaren Gegenständen!
Sparx10 immer mit Sicherungsseil zusätzlich sichern!
!
Der Sparx10 darf stehend nur auf einer harten Unterla-
ge betrieben werden, die im Bodenblech eingestanzten
Lüftungsschlitze müssen frei bleiben. Bei Verwendung
der Standard-Omega-Bügel kann der Sparx10 in belie-
biger Position montiert werden. Verwenden Sie bei der
Montage immer beide Standard-Omega-Bügel. Achten
Sie darauf, das die Camlocs richtig eingerastet sind. Der
Sparx10 muß immer zusätzlich mit Sicherungsseil an der
Sicherungsöse gesichert werden.
3.3 DMX-Verkabelung
Die DMX Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Abschirmung erfol-
gen. Wir empfehlen ein DMX-Kabel, alternativ kann auch ein 2-poliges Mikro-Kabel verwendet
werden. Damit ist jedoch kein Software-Update möglich, da Pin 4 und 5 nicht belegt sind. Bei
den Steckern und Buchsen handelt es sich um 5-polige oder 3-polige XLR Verbinder, die im
Fachhandel erworben werden können.
Steckerbelegung:
Pin1 = Ground / Abschirmung
Pin2 = DMX -
Pin3 = DMX +
Pin4 = Data out -
Pin5 = Data out +
1
2
3
4
5
1
2
3
4
5
Kabel mit Abschirmung
