Belegung der DMX-Buchsen
DMX-Eingang
DMX-Ausgang
Pin Nr.
Signal Kabelfarbe Pin Nr. Signal Kabelfarbe
1 Ground schwarz 1 Ground schwarz
2 DMX - weiß 2 DMX - weiß
3 DMX + rot 3 DMX + rot
4 frei 4 frei
5 frei 5 frei

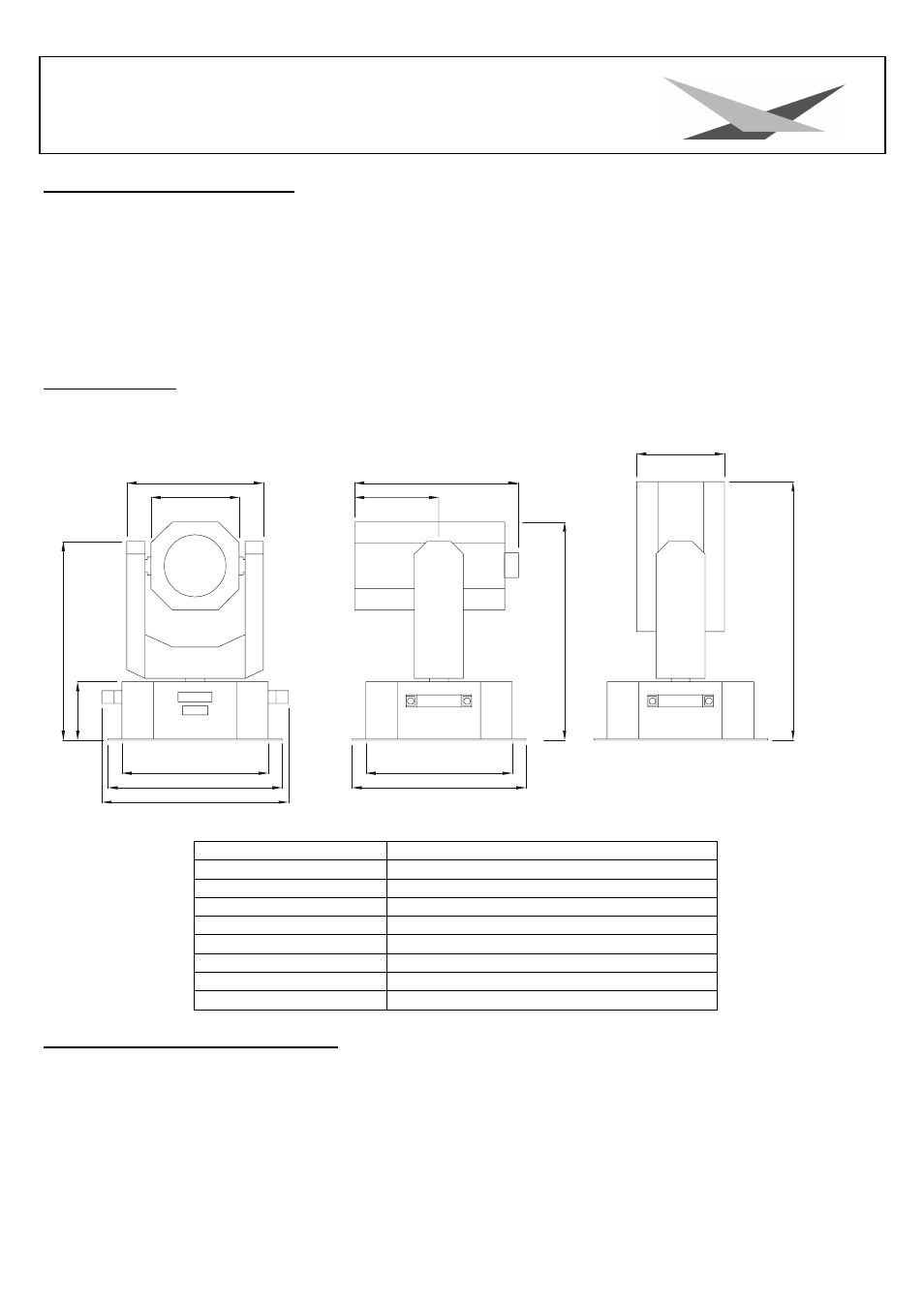

Technische Daten
Maße:
VARYCOLOR 6 575 MSR
Gewicht 20 Kilo
Leistungsaufnahme ca. 900VA
Netzspannung 230V 50Hz 3,9 A kompensiert
Brenner Philips MSR 575/2
Sicherung 1 Brenner 8 Ampere träge (5*20)
Sicherung 2 Elektronik 4 Ampere träge (5*20)
Sicherung 3 Platine 12V 6,3 Ampere träge (5*20)
Sicherung 4 Platine 24V 4 Ampere träge (5*20)
Epromwechsel / Software Update
Um die Eproms zu wechseln gehen Sie wie folgt vor:
Entfernen Sie die Bodenplatte des Projektors, indem Sie die vier Gummifüße und die Schutzleiterschraube entfernen.
Nach dem Entfernen der Bodenplatte können Sie auf der Display- und der Effektplatine mittig das Eprom erkennen.
Tauschen Sie diese gegen Ihre neu erhaltenen Eproms aus.
Achtung:
Achten Sie auf die Polarität der Eproms!! (Die Einbuchtung am Eprom muß in die gleiche
Richtung zeigen wie die Einbuchtung an der IC-Fassung)
Schließen Sie nun den Fuß mit der Bodenplatte und den dafür vorgesehenen Gummifüßen und der Schutzleiterschraube.
Stecken Sie jetzt Ihren VARYCOLOR 6 575/2MSR ein und testen Sie bitte alle Funktionen.
150
310
45
2
122
412
303
360 303
360
386
511
183
283
182
