JB-Lighting Varyscan 4 EV 1200 HMI - Handbuch (Seite 6)

Varyscan
®
4 EV 1200HMI
6
Rückansicht und Lage der Bedienelemente
Belegung der DMX-Buchsen
DMX-Eingang
DMX-Ausgang
Pin Nr. Signal Kabelfarbe
Pin Nr. Signal Kabelfarbe
1 Ground schwarz 1 Ground schwarz
2 DMX - weiß 2 DMX - weiß
3 DMX + rot 3 DMX + rot
4 frei 4 frei
5 +5V gr/sw 5 frei
Auspacken der Varyscan ® Anlage
Vor Ihnen befindet sich die komplette Varyscan ® -Anlage.
Entnehmen Sie zuerst alle Teile aus den Kartons.
•
Varyscan ® 4 EV 1200 HMI
•
Spiegel
•
aufsteckbares Kopfteil
•
diese Anleitung
Prüfen Sie, ob alle Teile in der Lieferung enthalten sind.
Sollten Sie einen Transportschaden feststellen oder sollten Sie feststellen, daß Teile fehlen, teilen Sie dies bitte sofort dem
Transportunternehmen bzw. Ihrem Händler mit.

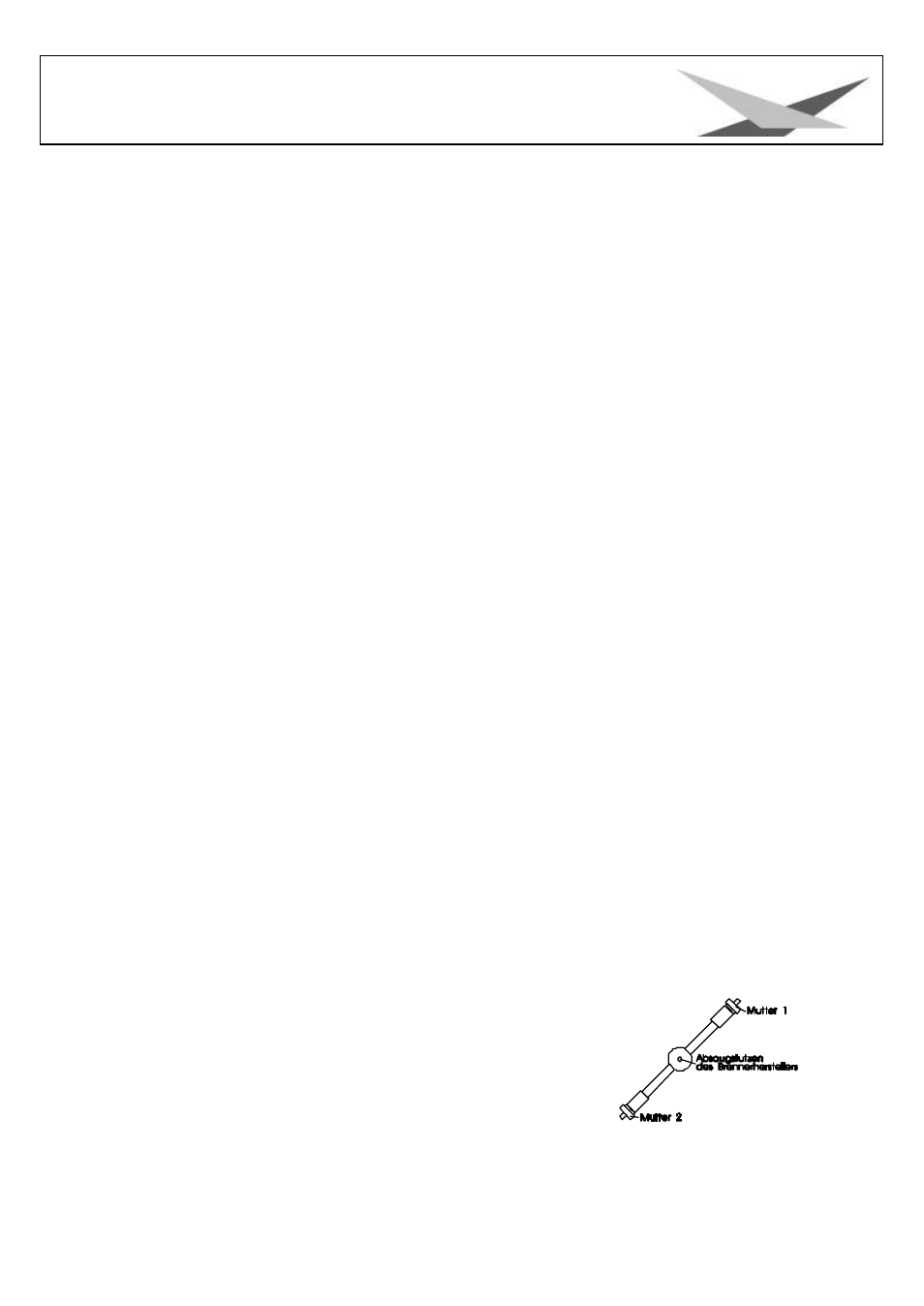

Brenner einsetzen/auswechseln
HINWEIS: Vor dem Öffnen Netzstecker ziehen!!
Öffnen Sie den Deckel (Aufschrift Varyscan ® 4 EV 1200HMI) Ihres Varyscan ® mit
einem passenden Kreuzschlitzschraubendreher und heben Sie diesen ab. Jetzt
können Sie in der Mitte des Varyscan ® die Brennerfassung erkennen.(Skizze Seite
4) Lösen Sie nun die beiden Muttern 1 und 2 und entnehmen Sie den Brenner aus
der Fassung. Setzen Sie nun den neuen HMI-Brenner in die Fassung ein und
drehen die beiden Muttern 1 und 2 von Hand fest. Der "Absaugstutzen" des
Brenners darf auf keinen Fall in Richtung des Hohlspiegels bzw. in Richtung der
Linsen zeigen (Skizze Seite 4), er sollte in Richtung des Bodenblechs oder des Deckels zeigen. Achten Sie auf einen festen
Sitz des Brenners.
Achtung: Berühren Sie niemals beim 1200HMI-Brenner den Glaskörper selbst!
