Eine Justierung des Brenners entfällt.
Inbetriebnahme der Anlage
1. Varyscan ® aufhängen
Um die optimale Funktionsfähigkeit der Varyscan* auszuschöpfen, sollten Sie die Spots so hoch wie möglich aufhängen.
2. Varyscan ® einstellen
Alle Spots sollten im selben Winkel hängen, das heißt der gedachte Winkel zwischen Lot und Varyscan ® sollte bei allen
Varyscan ® gleich sein.
3. Varyscan ® verkabeln
Spannungsversorgung:
Lassen Sie von einem Fachmann an das offene Ende des Anschlußkabels einen Schuko-Stecker anbringen, oder lassen
Sie das Kabel direkt an 230 Volt 50 Herz anschließen.
Signalverkabelung:
Verbinden Sie den Ausgang Ihres DMX-Controllers mit dem ersten Varyscan ® (Controller DMX-Out; Varyscan* DMX-In) mit
Hilfe eines 5poligen XLR-Kabels. Stellen Sie nun mit Hilfe weiterer 5pol-XLR Kabel die Verbindung zwischen den Varyscan ®
her. Achten Sie darauf, daß beim letzten Scan im DMX-Out ein Endstecker (XLR-Stecker mit einem Widerstand von 100
Ohm zwischen Pin 2 und 3) steckt .

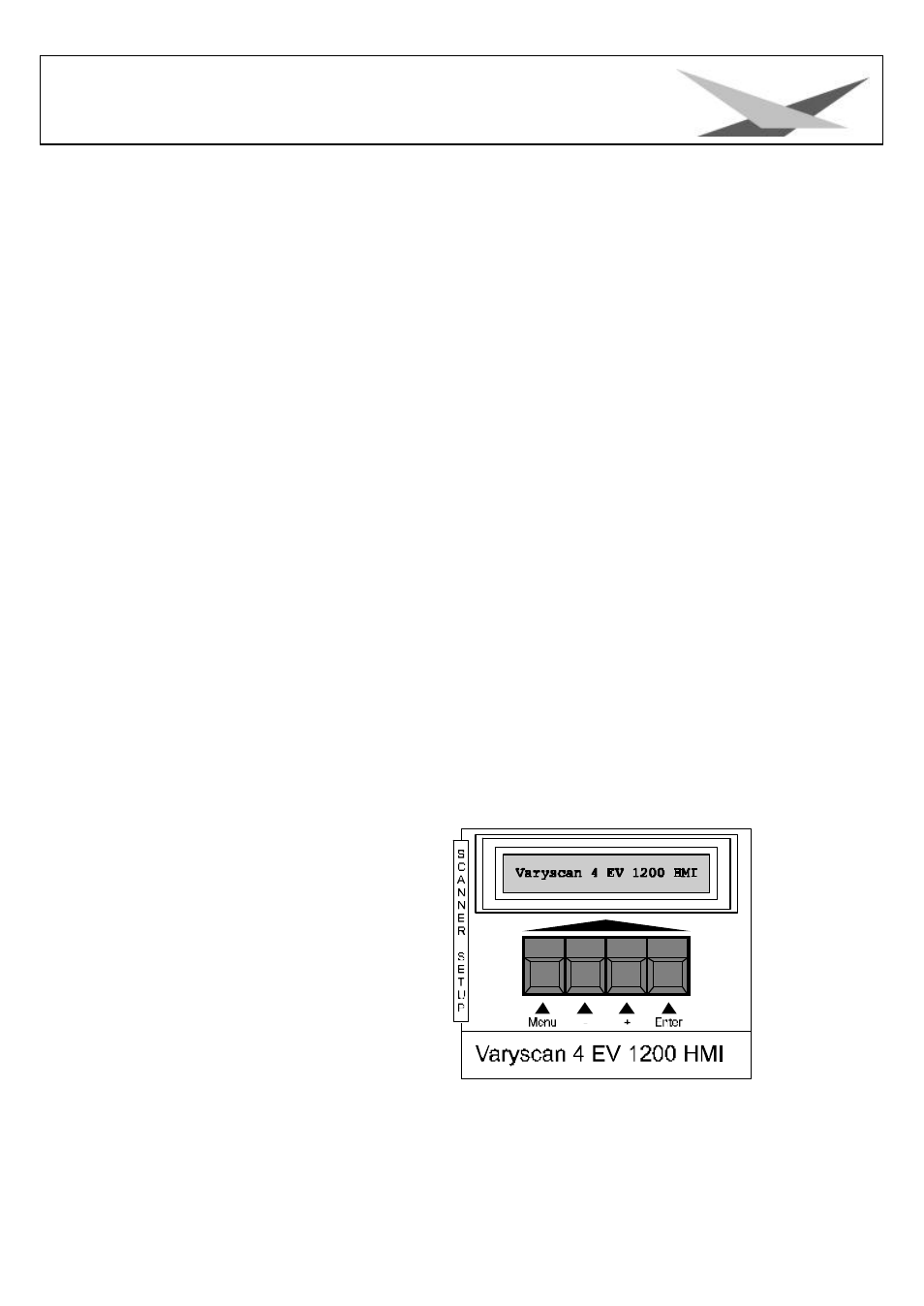

4. Setup Ihres Varyscan ® 4 EV 1200 HMI
Um Ihren Varyscan ® zu konfigurieren müssen Sie das Gerät einstecken und warten bis der Scanner seine Initialisierung
durchlaufen hat. Um nun einen der unten aufgeführten Funktionen einzustellen bzw. abzulesen müssen Sie durch Drücken
der Taste Menü in den SetupModus des Scanners wechseln. Im Menü haben Sie folgende Einstell- bzw.
Anzeigemöglichkeiten.
•
Betriebsstunden der Lampe (Time2)
•
Betriebsstunden des Scanners (Time1)
•
DMX-Adresse
•
Reset über DMX on/off
•
Farbwechsel stufenlos
•
Pan Normal/Invers
•
Tilt Normal/Invers
•
Pan/Tilt Change
•
08/16Bit DMX
•
Testmodus on/off
