Informationen für Elektrofachkräfte
Montage und elektrischer Anschluss
!
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
Musik-Center anschließen und montieren
L
N
AC 230 V~
+
-
+
-
22
18
19
20
21
23
24

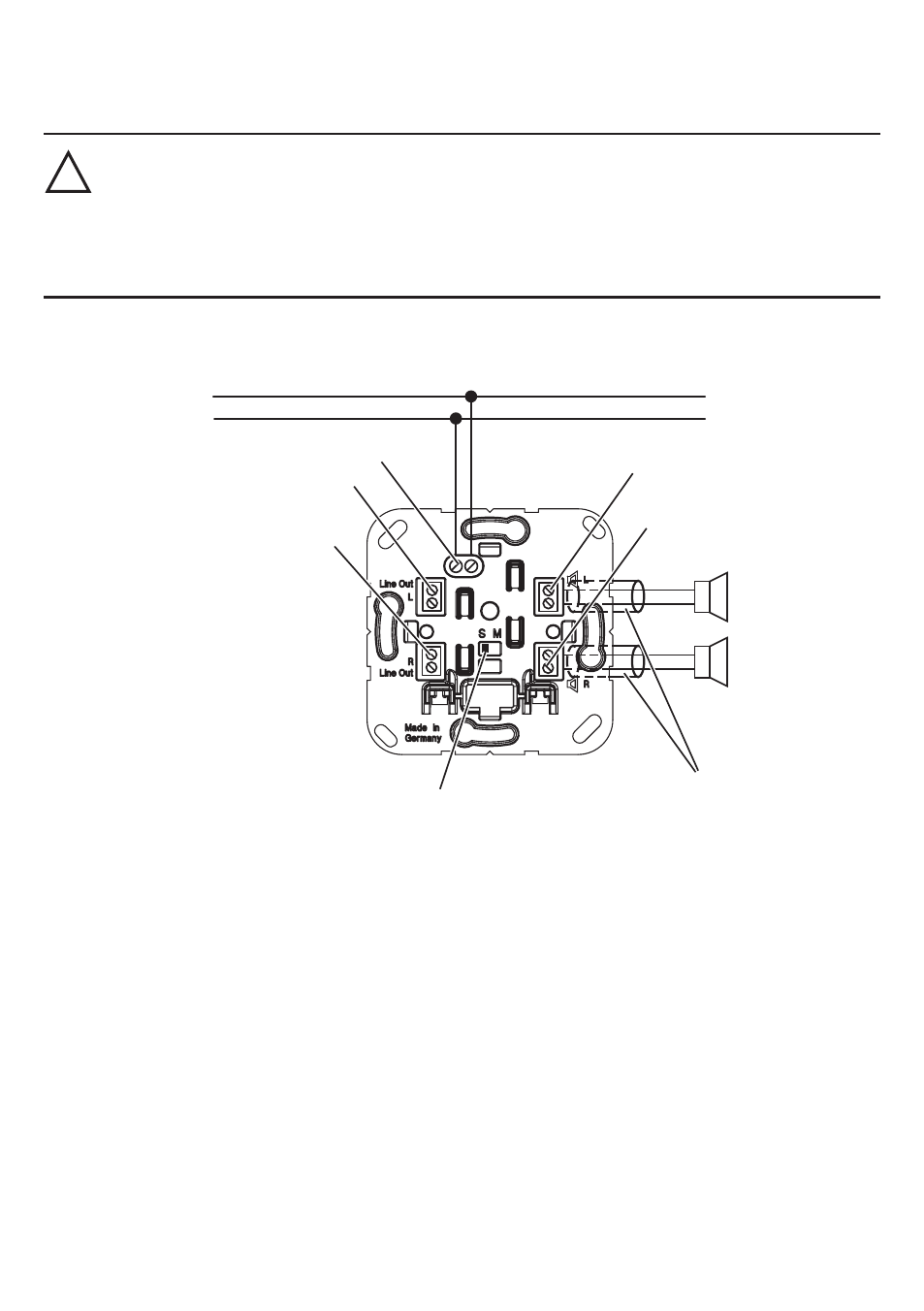

Bild 4: Anschluss Lautsprecher
18. Netzanschluss AC 230 V~
19. Lautsprecher-Anschluss links
20. Lautsprecher-Anschluss rechts
21. Isolierschlauch
22. Umschalter Stereo/Mono
23. Line-out Anschluss rechts
24. Line-out Anschluss links
