JUNG MCA100... Benutzerhandbuch
Seite 6
L
N
AC 230 V~
25
18
22

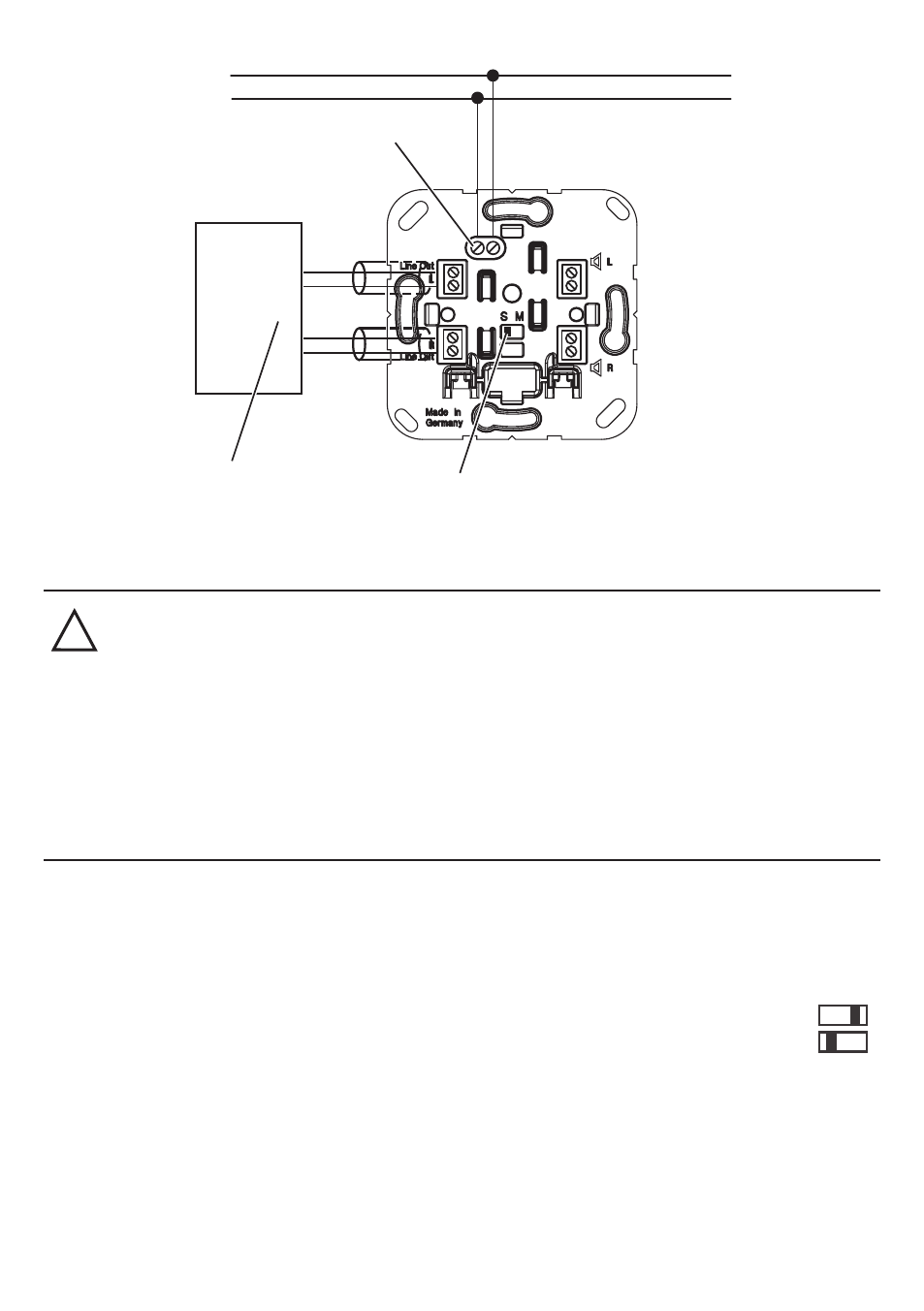

Bild 5: Anschluss an externen Verstärker
25. externer Verstärker oder Multiroom-Anlage
Gefahr!
!
GEFAHR!
Bei Anschließen der Lautsprecher- bzw. Line-out- und Netzspannungs-
adern in einer gemeinsamen Gerätedose können die Lautsprecher- bzw.
Line-out-Leitungen mit Netzspannung in Berührung kommen.
Die Sicherheit der gesamten Musik-Center-Installation wird gefährdet.
Personen können auch an entfernten Geräten einen elektrischen Schlag
erhalten.
Lautsprecher- bzw. Line-out-Leitungen in der Gerätedose in zusätzlichen
Isolierschläuchen verlegen.
•
Leitungen für Lautsprecher- und Line-out-Ausgänge in der Gerätedose in Isolier-
schläuchen verlegen.
•
Einsatz gemäß Anschlussplan (Bild 4 und 5) anschließen
•
Betrieb Mono/Stereo über Schiebeschalter (22) einstellen
i Bei Betrieb mit einem Lautsprecher (Anschluss links oder rechts): Mono
Bei Betrieb mit 2 Lautsprechern (Anschluss links und rechts): Stereo
•
Musik-Center in Gerätedose montieren
•
Rahmen (2) und Zentralplatte (3) montieren
•
Dockingstation (4) aufstecken und mit 2 Schrauben (5) sichern
S M
