JUNG AL2539 - Handbuch (Seite 3)

LED-Licht-Management LED-Lichtsignale
Art.-Nrn.:
..539..
LED-Lichtsignal „Orientierungslicht“

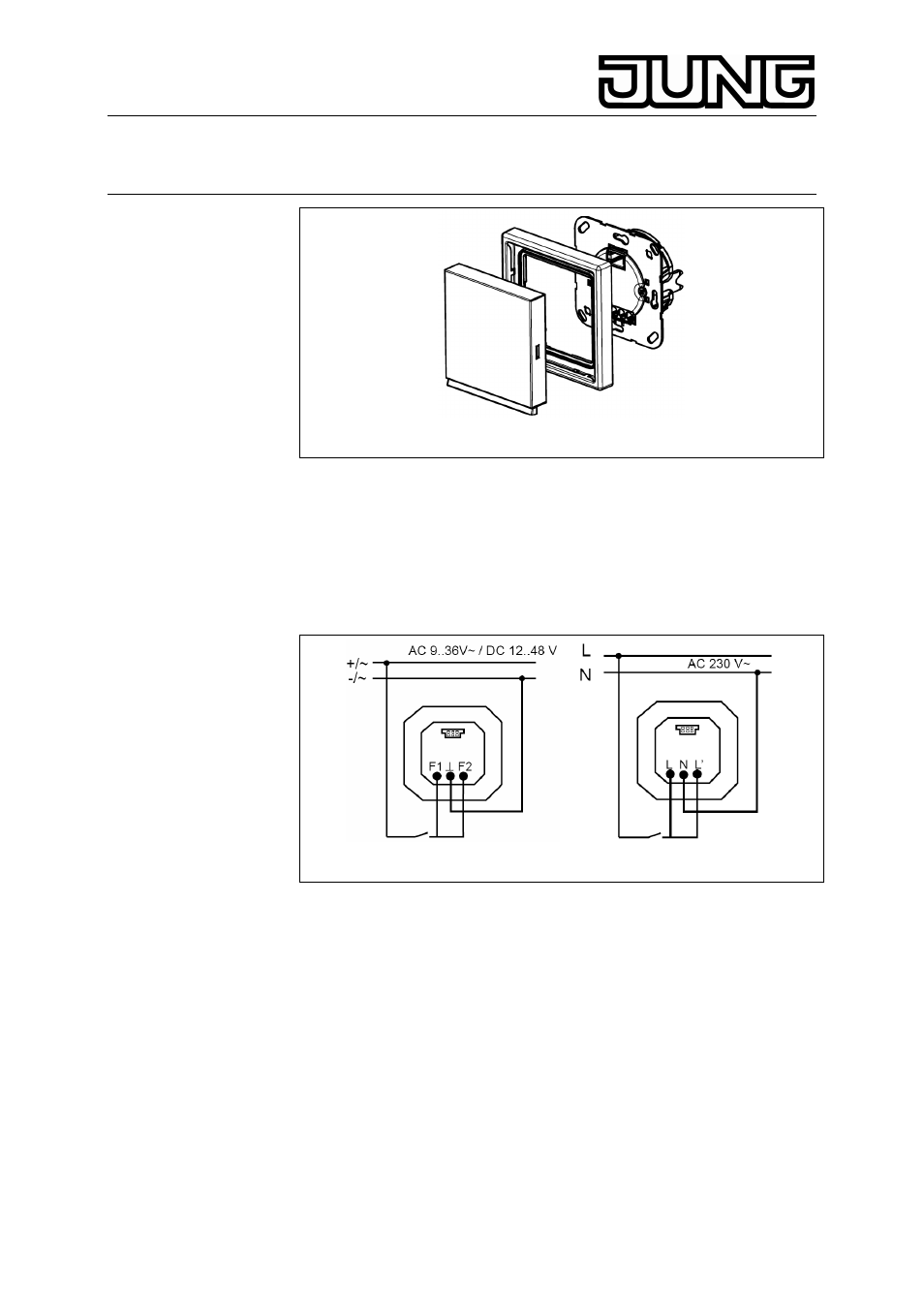

3. Anschluss
LED-Lichtsignal mit RGB-LEDs
Anschluss an L, L‘ und N bzw. F1, F2 und ⊥ der Spannungsversorgung.
(siehe separate Anleitung) Mit dem 3-poligen DIP-Schalter (Abb.1, 2) auf
der Rückseite sind verschiedene Farben einstellbar (Anschluss siehe
Abb. 2a, 3a):
Abb. 2a Abb. 3a
• 1 0 0 = rot
• 0 1 0 = blau
• 0 0 1 = grün
• 1 1 0 = violett
• 1 0 1 = gelb
• 0 1 1 = hellblau
• 1 1 1 = weiß
3
