JUNG 240PDPE Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
Power Dali Potentiometer
Licht-Management
Power Dali Potentiometer
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

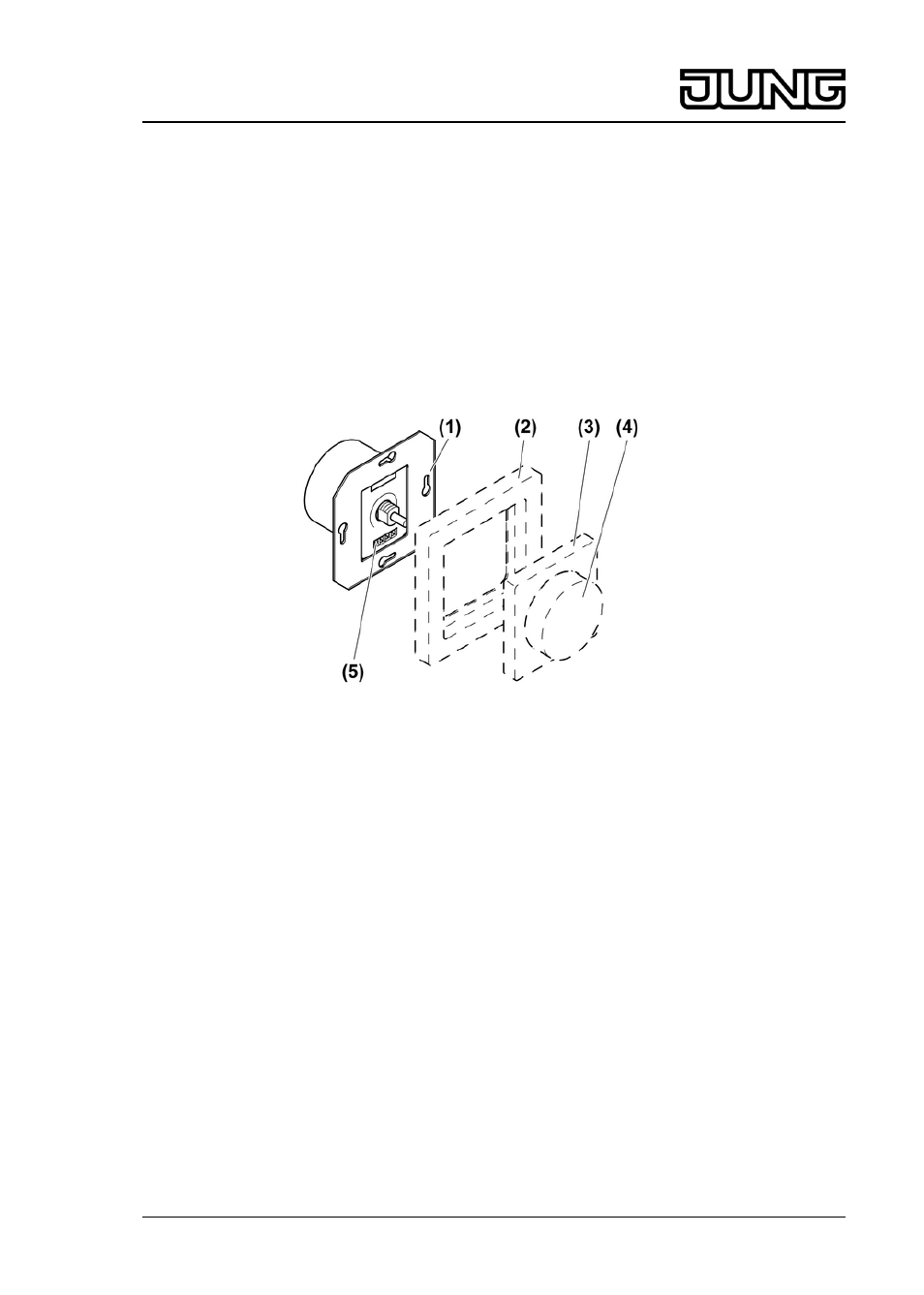

Bild 1
(1) DALI-Potentiometer
(2) Rahmen
(3) Zentralplatte
(4) Betätigungsknopf
(5) Schraubklemmen
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Helligkeitseinstellung für Leuchten mit DALI-Schnittstelle
-
Montage in Gerätedose nach DIN 49073
-
Technische Daten beachten
Produkteigenschaften
-
Wird am Gerät Netzspannung angeschlossen "= aktiver Betrieb", liefert es den
Steuerstrom für 26 DALI-Teilnehmer.
-
Wird keine Netzspannung angeschlossen "= passiver Betrieb", versorgt sich das Gerät aus
der DALI-Spannung und dient als zusätzliche Bedienstelle.
-
Parallelschalten von bis zu 4 "aktiven" DALI-Potentiometern mit der Möglichkeit bis zu
104 DALI-Teilnehmer zu versorgen.
-
Alle Bedienstellen haben die gleiche Funktionalität.
-
Einspeichern einer Grundhelligkeit und einer festen Einschalthelligkeit möglich.
1/4
82563213
J:0082563213
06.05.2010
