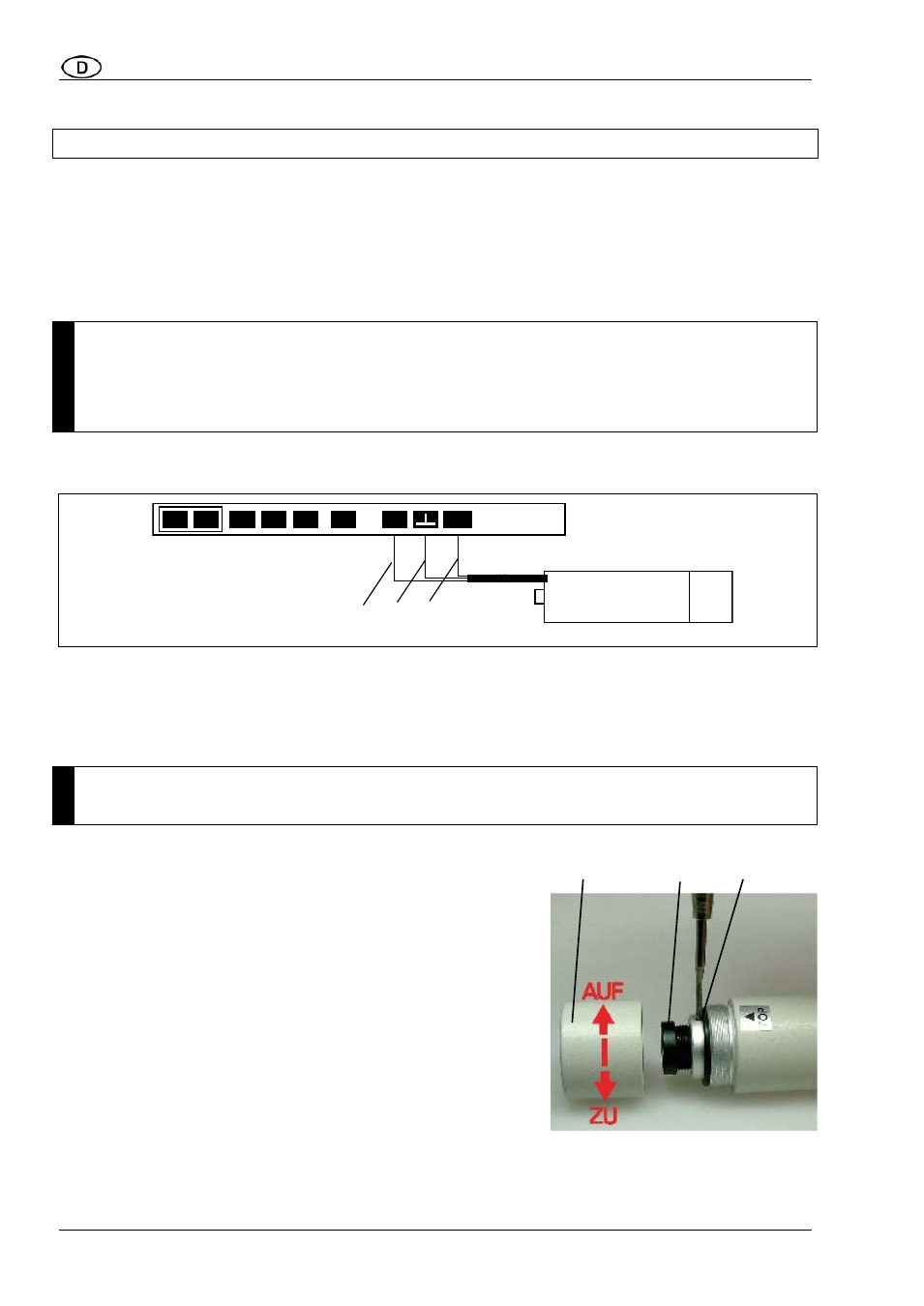

Montage und Anschluss
Montage
Die Kamera wird mit einem Wand-/Deckenarm geliefert, wodurch eine problemlose und
professionelle Montage der Zylinderkamera möglich ist.
Vor Inbetriebnahme Schutzfolie vom Objektiv entfernen.
Hinweis zur Montage
!
Bei Montage im Außenbereich:
• Direkte Sonneneinstrahlung in die Linse vermeiden.
Sonnendach nutzen.
• Spannungsversorgung nicht abschalten, da die Kamera über eine interne Heizung
verfügt.
Anschluss
a
b
V1 V2 P
M
V
12V
V1
TKVS21U
TK 420 FZK 58
Schaltungsbeispiel siehe TKVS21U
YE = gelb
BK = schwarz
RD = rot
Hinweis zum Anschluss
!
Anschlussleitung darf nicht verlängert werden.
Einstellen der Bildschärfe
• Schutzkappe (1) entfernen
• Schraube (3) mit 1,5 mm Schlitz-Schraubendreher
lösen
• Objektiv (2) langsam nach links oder rechts dre-
hen, bis das Bild auf dem Monitor scharf zu er-
kennen ist
• Schraube (3) zur Fixierung des Objektivs festdre-
hen
• Schutzkappe (1) aufschrauben
ca. 2,5 m
YE BK RD
asymmetrisch 75 Ohm
symmetrisch 2-Draht
